[交流] 掺杂结构精修问题已有2人参与

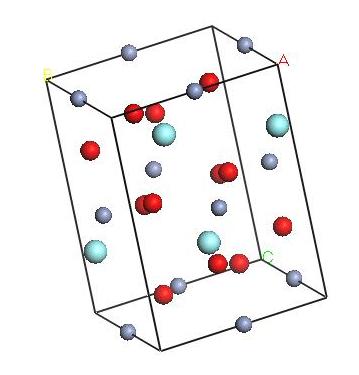

在YCrO3中进行B位替换了50%的Mn，变成YCr0.5Mn0.5O3，有序替换的原子位置选择为相邻B位为不同元素离子，所以，原来YCrO3结构是(A图)
P b n m
alpha                      90
beta                      90
gamma                90
Z                         4
a                         5.274
b                         5.518
c                         7.54
volume                219.429

Y1 Y3+  -0.019 0.068 0.25
Cr1 Cr3+ 0 0.5 0 0
O1 O2- 0.111 0.461 0.25
O2 O2- -0.307 0.307 0.058

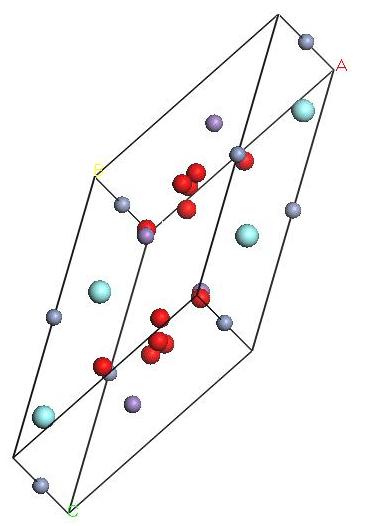

进行掺杂替换后得到如下，(用MS导出的CIF文件里面查看的，但是找不到原胞分子数Z，不知何故？)(B图)
P21/C
a                   7.5719
b                   5.7658
c                   9.2904
alpha             90.0000
beta             145.0438
gamma          90.0000

O1    O -1.14827 0.29189  -0.69101
O2    O    0.25905 0.19866  -0.19914
Y3    Y -1.22773 0.07202  -0.97782
O4    O -0.32363 0.48561  -0.07854
Cr5 Cr -1.00000 0.00000  -0.50000
Mn6 Mn -0.50000 0.50000  -0.00000

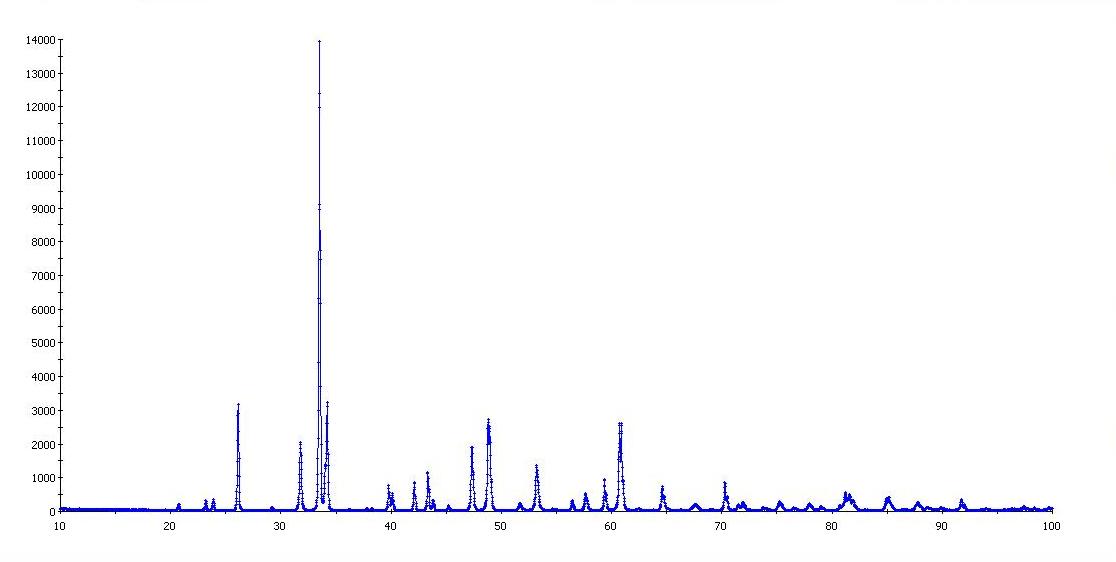

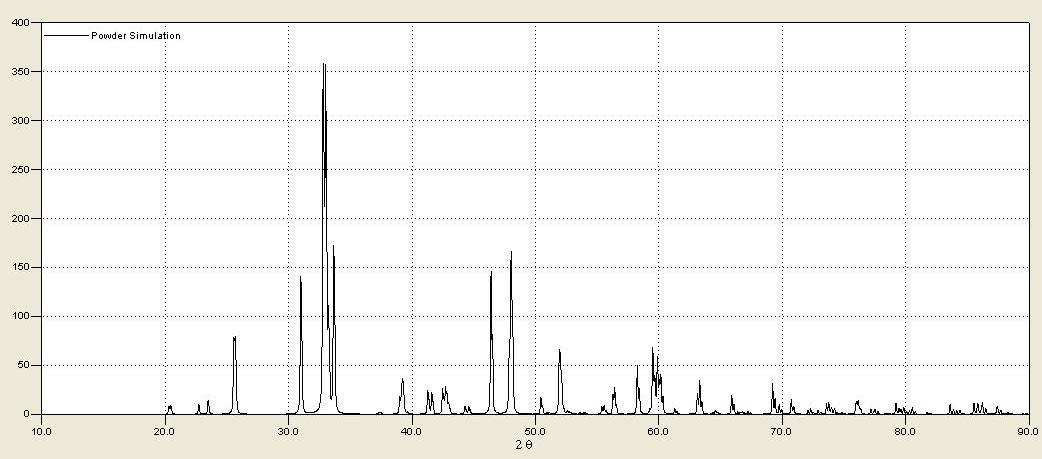

，实验上烧结了B组分样品，测试了XRD衍射谱(D)发现和B图的衍射镨与理论计算谱(D)的非常相近，但是用B的结构参数来精修D的实验数据，一直是Rwp在70%以上，请问有那位老师同学遇到这种情况，是怎么解决的？谢谢。
我把B结构的CIF文件贴到下面，大家也帮我看看是不是有错误(虽然导入软件里面没有提示错误，但是比其他的CIF文件多了很多化学键)。

data_3D\Atomistic
_audit_creation_date             2011-04-10
_audit_creation_method          'Materials Studio'
_symmetry_space_group_name_H-M 'P21/C'
_symmetry_Int_Tables_number    14
_symmetry_cell_setting          monoclinic
loop_
_symmetry_equiv_pos_as_xyz
  x,y,z
  -x,y+1/2,-z+1/2
  -x,-y,-z
  x,-y+1/2,z+1/2
_cell_length_a                   7.5719
_cell_length_b                   5.7658
_cell_length_c                   9.2904
_cell_angle_alpha                90.0000
_cell_angle_beta                145.0438
_cell_angle_gamma                90.0000
loop_
_atom_site_label
_atom_site_type_symbol
_atom_site_fract_x
_atom_site_fract_y
_atom_site_fract_z
_atom_site_U_iso_or_equiv
_atom_site_adp_type
_atom_site_occupancy
O1    O -1.14827 0.29189  -0.69101 0.00000  Uiso 1.00
O2    O    0.25905 0.19866  -0.19914 0.00000  Uiso 1.00
Y3    Y -1.22773 0.07202  -0.97782 0.00000  Uiso 1.00
O4    O -0.32363 0.48561  -0.07854 0.00000  Uiso 1.00
Cr5 Cr -1.00000 0.00000  -0.50000 0.00000  Uiso 1.00
Mn6 Mn -0.50000 0.50000  -0.00000 0.00000  Uiso 1.00
loop_
_geom_bond_atom_site_label_1
_geom_bond_atom_site_label_2
_geom_bond_distance
_geom_bond_site_symmetry_2
_ccdc_geom_bond_type
O1    Y3    2.538 .    S
O1    Cr5    1.994 .    S
O1    Y3    2.420 2_353 S
O1    Y3    2.618 4    S
O1    Mn6    2.059 1_454 S
O2    Y3    2.529 4_655 S
O2    Mn6    2.058 1_655 S
O2    Y3    2.415 3_454 S
O2    Y3    2.601 1_756 S
O2    Cr5    1.996 1_655 S
Y3    Cr5    3.376 1_454 S
Y3    Mn6    3.400 2_343 S
Y3    O4    2.445 1_454 S
Y3    O2    2.529 4_454 S
Y3    Mn6    3.185 2_444 S
Y3    O1    2.420 2_343 S
Y3    O2    2.415 3_454 S
Y3    O2    2.601 1_354 S
Y3    O1    2.618 4_554 S
Y3    Mn6    3.112 1_454 S
Y3    Cr5    3.112 2_353 S
Y3    O4    2.414 2_343 S
Y3    Y3    3.768 2_353 S
Y3    Y3    3.768 2_343 S
O4    Y3    2.445 1_656 S
O4    Y3    2.414 2_353 S
O4    Mn6    1.980 .    S
O4    Cr5    1.901 2_454 S
Cr5 Y3    3.376 1_656 S
Cr5 Y3    3.376 3_253 S
Cr5 O1    1.994 3_354 S
Cr5 Y3    3.210 3_354 S
Cr5 O2    1.996 1_455 S
Cr5 O2    1.996 3_454 S
Cr5 Y3    3.112 4    S
Cr5 Y3    3.112 2_343 S
Cr5 O4    1.901 4_454 S
Cr5 O4    1.901 2_444 S
Mn6 Y3    3.400 4_656 S
Mn6 Y3    3.400 2_353 S
Mn6 O2    2.058 1_455 S
Mn6 O2    2.058 3_565 S
Mn6 Y3    3.185 4    S
Mn6 Y3    3.185 2_454 S
Mn6 O1    2.059 1_656 S
Mn6 O1    2.059 3_364 S
Mn6 Y3    3.112 1_656 S
Mn6 Y3    3.112 3_364 S
Mn6 O4    1.980 3_465 S
