小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 【请教】为什么一种样品有不同的透射电镜图
71/1返回列表
查看: 1899  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

naomitina

新虫 (初入文坛)

[交流] 【请教】为什么一种样品有不同的透射电镜图 已有5人参与

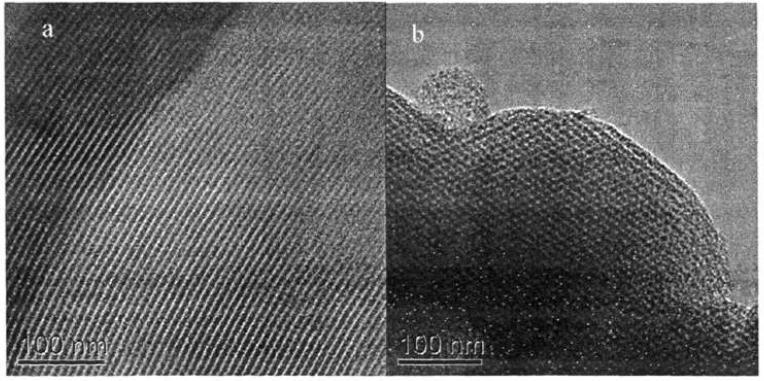

为什么所做的介孔碳的透射电镜图所拍区域不同，图也不一样，其中一张图的孔道是以条状排列的（左图），而另一张图的孔道是以均匀孔状排列的（右图）。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-03-16 17:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ally5829

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
金光闪闪2010(金币+1): 2011-03-17 09:48:32
我觉得你说的“其中一张图的孔道是以条状排列的（左图），而另一张图的孔道是以均匀孔状排列的（右图）”不是很准确，第一张HRTEM你是在样品中间附近拍的，样品比较厚，所以只能照出一维条形格纹，而第二张照片，虽然是同一个样品，但是边缘处比较薄，所以能看到二维格子，而不是你说的“孔状”。
赞一下(2人) 回复此楼
自信源于努力
2楼2011-03-16 19:10:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
金光闪闪2010(金币+1): 2011-03-17 09:48:37
这是沿不同晶面轴方向透视的结果，就像拿来一根空心直管，沿管子轴心方向看过去是个环，而沿垂直管子轴心方向看过去则是棒。
赞一下(2人) 回复此楼
3楼2011-03-17 08:27:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Small

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
金光闪闪2010(金币+1): 2011-03-17 09:48:45
3楼说的对。
a是电子束垂直于孔道方向；b平行于孔道方向。
赞一下(2人) 回复此楼
4楼2011-03-17 08:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuanbinjing

木虫 (正式写手)

明教教主

你这肯定是SBA15

★
小木虫(金币+0.5):给个红包，谢谢回帖交流
你这肯定是SBA15,介孔吧……都对啊，文献上跟你这差不多
赞一下(1人) 回复此楼
微笑永远是最有力的语言……我将一直微笑下去
5楼2011-03-17 09:11:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

naomitina

新虫 (初入文坛)
恩，我也觉得你们说的很对，只是之前一直不是很确定，谢谢回答
赞一下 回复此楼
6楼2011-03-17 09:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

naomitina

新虫 (初入文坛)
引用回帖:
Originally posted by xhtangxh at 2011-03-17 08:27:12:
这是沿不同晶面轴方向透视的结果，就像拿来一根空心直管，沿管子轴心方向看过去是个环，而沿垂直管子轴心方向看过去则是棒。

恩，应该就是这样
回复此楼
7楼2011-03-17 09:45:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
