小木虫论坛-学术科研互动平台 » 专业学科区 » 能源 » 热能工程 » 【分享】回复：热电联产系统框图
121/2返回列表12下一页
查看: 2099  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

king_zhc

木虫 (著名写手)

[交流] 【分享】回复：热电联产系统框图 已有11人参与

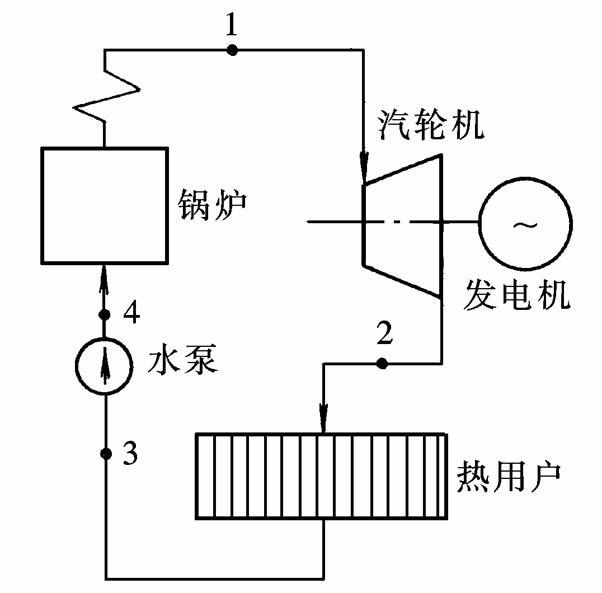

刚才看到一个兄弟要热电联产系统框图，这里有一个做为参考
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-02-27 17:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qllq1661

木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
我觉得这类系统框图，自己画就行。
以前读硕士的时候，一开始用CAD画框图，有点大材小用，而且，效果一般，但是是自己画的还是有点成就感。后来用visio画图，效果好，线条、颜色、字体等都可选择，而且简单。
发表论文的时候一些期刊要求用word的画图板画图，投这类期刊的时候，就用word画图了，减少编辑的工作量。不过word画图觉得有点慢。
我当老师的时候，上课用ppt，很多系统图，就直接在ppt里画，增加动画效果等，以给学生留下深刻印象。
说到以上，我是觉得，大家投论文写学位论文，里面的图最好都是自己画的，像这些示意图，系统图等。
关于画图的经验和技巧，论坛里有相关资料，大家去下载吧。
赞一下(1人) 回复此楼
2楼2011-02-28 11:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhchhxiaob

金虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
有没有哪种可以直接将热差拿来发电的材料啊？
赞一下(2人) 回复此楼
3楼2011-04-06 10:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

king_zhc

木虫 (著名写手)
很多材料都可以拿来做热电材料啊
赞一下 回复此楼
4楼2011-04-06 18:00:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风影快车

银虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
这个是最基本的了

实际运行中要 复杂很多
赞一下(1人) 回复此楼
5楼2011-04-07 17:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moyuqi

新虫 (小有名气)

卡不动

★
小木虫(金币+0.5):给个红包，谢谢回帖交流
卡不懂啊  。。。。。。。。。。。。。
回复此楼
6楼2011-04-07 21:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ptrlbq

木虫 (正式写手)
★
小木虫(金币+0.5): 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by zhchhxiaob at 2011-04-06 10:56:25:
有没有哪种可以直接将热差拿来发电的材料啊？

我也想知道，谢谢！
回复此楼
关注我的豆丁http://www.docin.com/hbytlbq
7楼2012-03-12 22:23:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanyi_wywc

铜虫 (小有名气)
画得太简单了吧
回复此楼
8楼2012-03-13 09:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

proair

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
1348605楼: Originally posted by wanyi_wywc at 2012-03-13 09:35:51
画得太简单了吧

发电部分 不清楚；
余热利用和吸收式制冷体现的不清楚
赞一下 回复此楼
9楼2012-06-11 08:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sincos

木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
最好不要用WORD画图，不可靠  不美观
赞一下 回复此楼
10楼2012-06-11 11:13:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
