[交流] 【求助】重金求助浙江湖州底图,用于surfer软件.

如题,就是那种最粗略的图,只有市边界的轮廓图,其他河流,地形等内容都不要,就是附件中这样外形的轮廓图,但得是带经纬度数据的,因为是用于surfer软件作为底图的,附件中的图是没经纬度数据的,无法转换成底图.所以最好是bln格式,如果有mif格式的也行,我自己试试转换成bln.谢谢了..如果有，请发至chemistryren@163.com.

我现在只能把ＸＹ坐标插值图画出，而套不进行政图，因为缺乏经纬度底图，如果直接套ＪＰＧ格式的图，只能是这样：

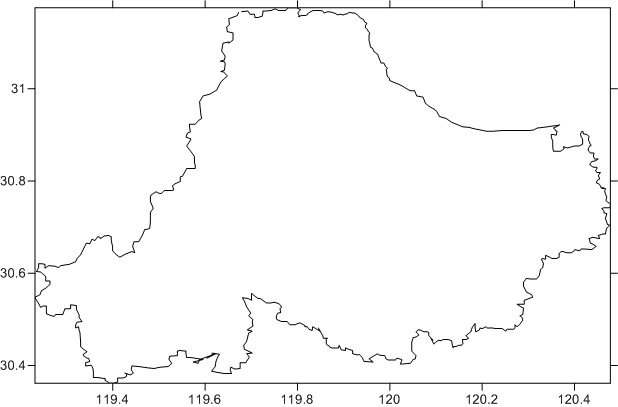

底图:

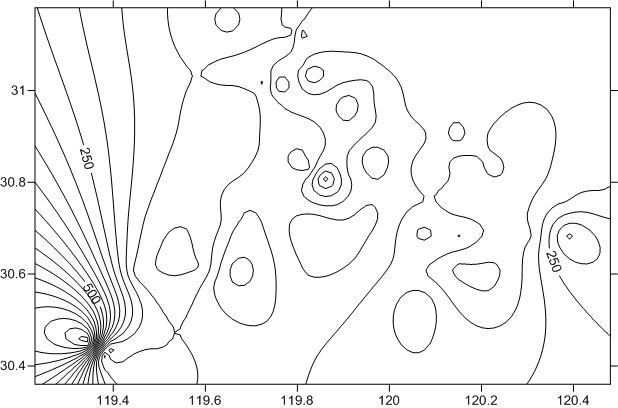

白化前:

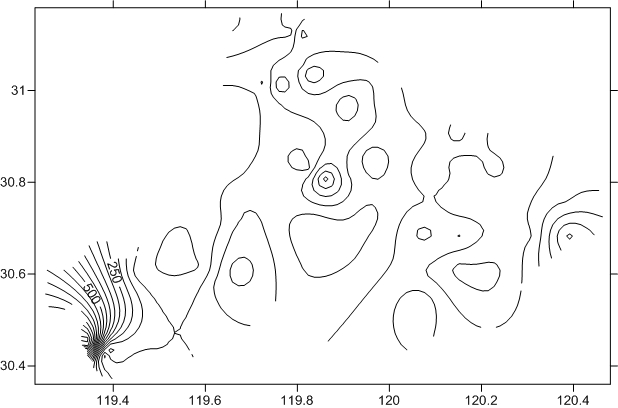

白化后:

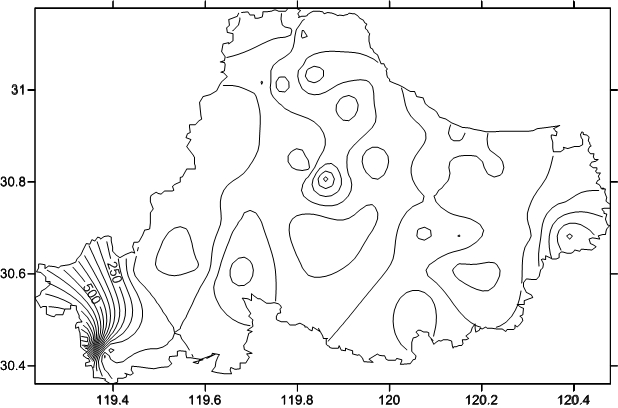

最终:


[ Last edited by 982121012 on 2011-2-16 at 09:01 ]
回复此楼

» 收录本帖的淘帖专辑推荐

科研软件 科研软件

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-02-14 12:35:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

982121012

至尊木虫 (知名作家)

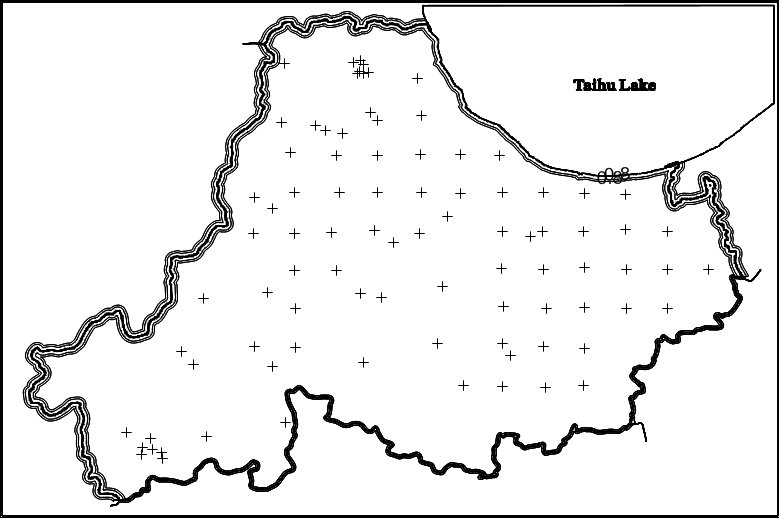

还有个问题,就是现在在附件这个图中已经标明了采样点位置,且每个点的数据我已经有了,用surfer中的XY坐标图中已做插值图，但体现的是一个长方形区域，是不是只有把这个区域图套上底图才能体现成行政区域上的插值图？？这样是否能行？？还是ＳＵＲＦＥＲ软件压根做不到这点，只能靠ＡＲＣＧＩＳ？？但我电脑没ＧＩＳ软件，真要命．．

[ Last edited by 982121012 on 2011-2-14 at 12:51 ]
赞一下 回复此楼
2楼2011-02-14 12:42:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamsky723

禁虫 (小有名气)
★
xuliforever(金币+1): 欢迎常来地学版交流 2011-02-15 21:25:02
本帖内容被屏蔽
3楼2011-02-15 09:54:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

982121012

至尊木虫 (知名作家)
底图我已经想办法画好了，经纬度也都对了．．但好象底图还是套不上．．还是出现与上面类似的情况，，就是地图区域内有的地方没覆盖到，而区域外的倒是有颜色．．这个问题怎么解决呢？？
赞一下 回复此楼
4楼2011-02-15 10:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

982121012

至尊木虫 (知名作家)
★
xuliforever(金币+1): 可以告诉打击怎么弄的，这样以后别人也知道了，帮助别人等于帮助自己，希望大家共同努力促进地学版平台的发展。 2011-02-15 21:26:25
问题已解决，，搞定．．．还是要靠自己自学．．
赞一下(1人) 回复此楼
5楼2011-02-15 14:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolaiye

木虫 (著名写手)
哈哈，是的~
回复此楼
6楼2011-02-15 16:50:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

982121012

至尊木虫 (知名作家)
★ ★ ★
xuliforever(金币+3): 不错，你的热情和效率值得人钦佩，欢迎常来地学版交流！ 2011-02-16 15:47:27
既然斑竹说了,那我就简单介绍下自己的做法:
1.在SURFER9中打开一副JPG湖州地图.利用DIGITAL功能手工把湖州边界描一遍.这样会出现一副最简单的轮廓图.
2.在MAP菜单下的EMPTY BASE MAP功能建一个新的坐标系,分别输入湖州地区的最大最小经纬度.
3.将以上两副图合并后就是最简单的数字化底图了.
4.将样品点位的数据输入SURFER中的XYZ值后保存为GRD文件A,该A文件是一个矩形平面插值图.将该文件白化(即GRID采单下的BLANK功能,依次打开文件A和第三步的底图)后形成一个新的GRD文件B.
5.退出软件重新进入后,将第三步的底图作为BASE MAP打开,再用NEW CONTOUR MAP功能将B文件打开后就得到最终要的图了.现将以上涉及的几张图作为附件传上.

[ Last edited by 982121012 on 2011-2-16 at 09:00 ]
赞一下(2人) 回复此楼
7楼2011-02-16 08:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cjn10

金虫 (著名写手)
近期的工作也用的surfer，也是新手
赞一下 回复此楼
8楼2011-03-11 17:07:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

982121012

至尊木虫 (知名作家)
这么久没用这个软件了，自己都忘了。
赞一下 回复此楼
9楼2013-01-16 14:38:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

铁虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
10楼2015-01-11 21:46:44
