[交流] 【求助】锂电池循环伏安是一条水平直线，问题出在哪里

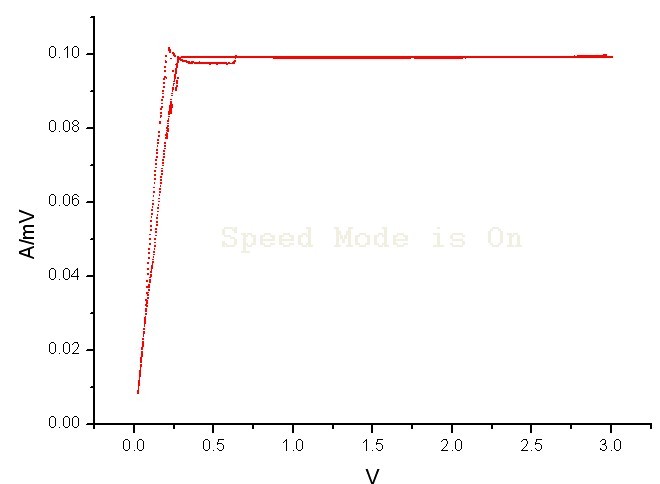

我实验室条件不足，用普通的化学工作站，将三个夹子的一面绝缘，将三个夹子加在扣式电池上，工作电极夹子导电面接触正电极，对电极和参比电极夹子导电面接触负电极。扫描范围为0.02-3V，速率为0.0005V/s（参照文献），灵敏度为最大的。结果如图。请教大虾我这样测试是否正确，问题出在哪里。ps：我试过将各夹子导电面接触另一极，如工作电极夹子导电面接触负电极，曲线没有变化。
回复此楼

» 收录本帖的淘帖专辑推荐

资源

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-13 11:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangkailxq

金虫 (小有名气)
唯一小南南(金币+2): 2011-01-13 17:25:19
首先扫描范围不对，因为你是用的电池
赞一下 回复此楼
2楼2011-01-13 15:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阶级敌人

木虫 (正式写手)
唯一小南南(金币+2): 2011-01-13 17:25:24
低电压处是有氧化还原峰的，是否为碳材料？如果是碳材料的话，那后面的直线是正常的。峰形状不好只能说是电池的问题，CV最好是用三电极测吧
赞一下 回复此楼
3楼2011-01-13 16:39:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

唯一小南南

银虫 (小有名气)
引用回帖:
Originally posted by 唯一小南南 at 2011-01-13 11:53:19:
我实验室条件不足，用普通的化学工作站，将三个夹子的一面绝缘，将三个夹子加在扣式电池上，工作电极夹子导电面接触正电极，对电极和参比电极夹子导电面接触负电极。扫描范围为0.02-3V，速率为0.0005V/s（参照文献 ...

我是参考文献的，那应该怎样设呢？
赞一下 回复此楼
4楼2011-01-13 17:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

唯一小南南

银虫 (小有名气)
引用回帖:
Originally posted by 阶级敌人 at 2011-01-13 16:39:36:
低电压处是有氧化还原峰的，是否为碳材料？如果是碳材料的话，那后面的直线是正常的。峰形状不好只能说是电池的问题，CV最好是用三电极测吧

是正极材料，二硫化钴。组装好的电池我也用了工作电极、参比电极、对电极~~
赞一下 回复此楼
5楼2011-01-13 17:24:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangkailxq

金虫 (小有名气)
唯一小南南(金币+5): 2011-01-14 08:59:42
如果是组装好的电池应该用4电极
赞一下 回复此楼
6楼2011-01-13 18:28:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

416680992

木虫 (著名写手)
还没测过循环伏安，先给LZ顶一个
赞一下 回复此楼
7楼2011-01-13 18:52:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阶级敌人

木虫 (正式写手)
唯一小南南(金币+5): 2011-01-14 09:00:51
引用回帖:
Originally posted by 唯一小南南 at 2011-01-13 17:24:51:

是正极材料，二硫化钴。组装好的电池我也用了工作电极、参比电极、对电极~~

你用的纽扣，只有正负两极，参比和对电极都接在负极上，这不还是两电极的吗？
赞一下 回复此楼
8楼2011-01-13 19:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

唯一小南南

银虫 (小有名气)
引用回帖:
Originally posted by wangkailxq at 2011-01-13 18:28:13:
如果是组装好的电池应该用4电极

求具体方法~~~~
回复此楼
9楼2011-01-14 09:00:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

唯一小南南

银虫 (小有名气)
引用回帖:
Originally posted by 阶级敌人 at 2011-01-13 19:32:00:

你用的纽扣，只有正负两极，参比和对电极都接在负极上，这不还是两电极的吗？

同求具体操作方法~
赞一下 回复此楼
10楼2011-01-14 09:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阶级敌人

木虫 (正式写手)
唯一小南南(金币+5): 2011-01-14 09:32:18
引用回帖:
Originally posted by 唯一小南南 at 2011-01-14 09:01:16:

同求具体操作方法~

三电极有专用的模具，用模具装，除工作电极外，一个对电极，一个参比电极。纽扣是没法弄的
赞一下 回复此楼
11楼2011-01-14 09:28:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangkailxq

金虫 (小有名气)
唯一小南南(金币+5): 2011-01-14 12:34:33
参比电极和对电极接负极，工作电极和地线接正极，严格说这只能算是模拟，因为组装纽扣电池后无法实现3电极模式。。。
赞一下 回复此楼
12楼2011-01-14 10:19:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haifei1010

金虫 (小有名气)

精度

唯一小南南(金币+2): 2011-01-14 12:34:38
你把测试的精度调小一些
电压范围没有问题
赞一下 回复此楼
13楼2011-01-14 12:14:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xihuashida9682

木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 唯一小南南 at 2011-01-13 17:24:51:
是正极材料，二硫化钴。组装好的电池我也用了工作电极、参比电极、对电极~~

你的问题解决了吗？请告知经验。我现在遇到的类似问题。
赞一下(1人) 回复此楼
14楼2011-12-24 08:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eclab-sxx

至尊木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
1楼: Originally posted by 唯一小南南 at 2011-01-13 11:53:19:
我实验室条件不足，用普通的化学工作站，将三个夹子的一面绝缘，将三个夹子加在扣式电池上，工作电极夹子导电面接触正电极，对电极和参比电极夹子导电面接触负电极。扫描范围为0.02-3V，速率为0.0005V/s（参照文献 ...

根据你的描述，个人觉得电压设置范围貌似不太正确，你这是扣电研究正极材料，所以无论负极和参比选用锂片还是碳，电压下限都不会是0V，建议更换下限再试试。
ps：当电压到0V时，负极应该是被氧化了，以上皆个人拙见，相信锂电高手可以分析的更透彻。
赞一下(1人) 回复此楼
15楼2011-12-24 12:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

390878439

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问 你的问题 怎么解决的 我最近在做循环伏安  也出现 直线 什么原因嗯？请大师指点！谢谢！
赞一下 回复此楼
16楼2015-04-23 21:26:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

larychen

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
首先，按你的描述，你的测试线接法是没有问题的。
你的电池是CoS2作为工作电极和什么做对电极？
你的CV图在0V附近是有强烈的还原峰的，但是你的基准电流为什么不是从零开始的呢？
再装个电池试一下再讨论吧。
赞一下 回复此楼
17楼2015-04-24 09:09:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xwl文磊

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 阶级敌人 at 2011-01-13 16:39:36
低电压处是有氧化还原峰的，是否为碳材料？如果是碳材料的话，那后面的直线是正常的。峰形状不好只能说是电池的问题，CV最好是用三电极测吧

请问在做RDE测试时走直线是什么原因呢？重新连接线路，重启电脑都不行。求大神指点！
赞一下 回复此楼
18楼2015-10-27 17:15:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
