真空转台，别再只知道阳极氧化了！聊聊化学镀镍的硬核优势（附工艺参数）
|
|

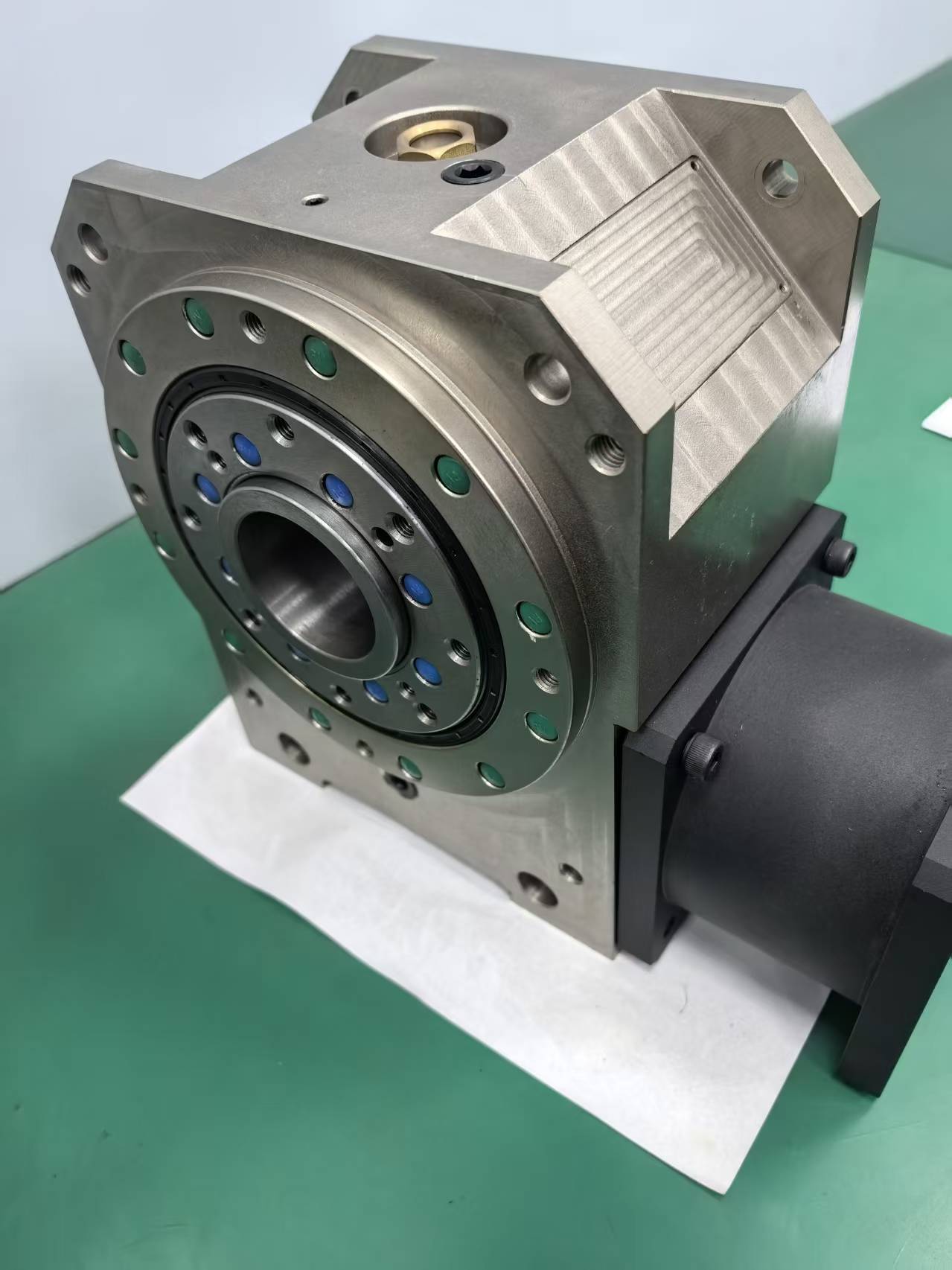

各位搞机械的虫友，大家好！ 之前在版里发过两篇关于真空转台结构设计和虚拟漏点的帖子，收到不少同行关于**“材料选型”的私信。很多做非标设计的兄弟习惯了在图纸技术要求里写“铝合金表面阳极氧化黑”，这在常压设备上没毛病，但如果你的设备是要进高真空（HV）或者半导体工艺腔体**的，这个标法可能会坑死人。 结合我们（科力达智能传动）最近一批半导体级凸轮转台的测试结果，专门来聊聊为什么在精密真空机构中，**化学镀镍（Electroless Nickel Plating）**才是yyds，以及机械设计时需要注意的坑。 1. 机械层面的“硬伤”：阳极氧化 vs 化学镀镍 做精密传动最怕起尘（Particle）。 阳极氧化（Anodizing）： 氧化膜虽然硬，但它本质是陶瓷相，很脆。在凸轮滚子高频撞击或者热膨胀变形时，氧化层容易产生肉眼不可见的微裂纹，进而剥落掉渣。这在芯片制造里是灾难。 化学镀镍（ENP）： 我们用的是高磷化学镀镍。这玩意儿沉积出来是非晶态的，韧性极好，而且硬度热处理后能达到 HRC50 以上。实测在滚子接触面上跑几百万次，依然光亮如镜，完全不起尘。 2. “密封”微孔：机械表面光洁度的延伸 搞机械的都知道，铝合金基材（比如6061/7075）表面其实是多孔的，像个海绵。 在真空环境下，这些孔里藏的切削液残留、水汽会拼命往外跑（出气）。 化学镀镍的神奇之处在于它的致密性。它不是电镀，没有电力线死角，能均匀地把形状复杂的转台（包括深孔、内腔）全部包裹起来，相当于给零件穿了一层几十微米厚的“密封防护服”。 3. 设计师必须知道的工艺参数（避坑） 如果你在图纸上只写“化学镀镍”，加工厂大概率会给你做个最便宜的装饰镀。做真空件，必须标注两个关键点： 厚度与磷含量： 建议标注 “中高磷，厚度10-15μm”。太厚了容易有应力，太薄了封不住孔。 除氢烘烤（关键！）： 电镀过程会渗氢，如果不处理，零件不仅脆，进真空还会放气。一定要要求厂家做 200℃ x 4小时以上的真空烘烤。 总结一下： 如果是做普通自动化，发黑、氧化随便用。但如果是做真空、光学、半导体相关的精密运动机构，建议大家把“化学镀镍”写进你们的标准件库里。 最近我们也正在整理不同镀层厚度对尺寸公差影响的实测数据，有做相关非标设计的同仁，欢迎回帖交流，互相避坑！   |
