| 查看: 156 | 回复: 0 | |||
[交流]
通过高温激光共聚焦显微镜研究CaO–Al2O3–SiO2型炼钢渣中钙铝酸盐夹杂物的溶解动力学
|

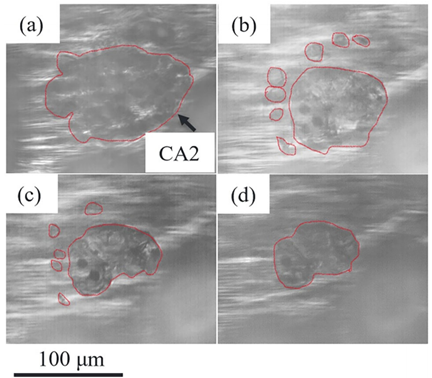

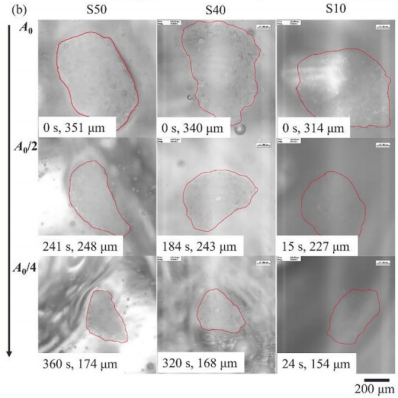

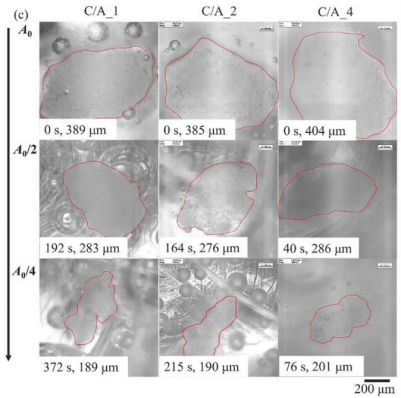

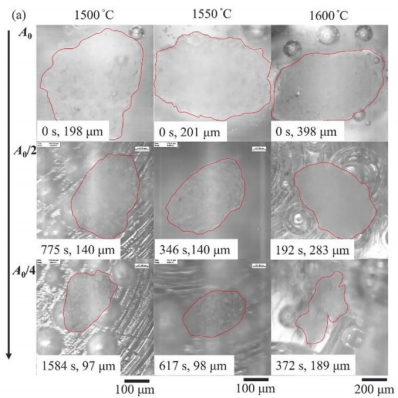

采用高温激光共聚焦显微镜研究了CaO▪2Al2O3 (CA2)颗粒在合成CaO–Al2O3–SiO2 炼钢渣体系中的溶解动力学。研究了温度（即1500、1550和1600°C）及渣料成分对CA2颗粒溶解时间的影响，以及颗粒在溶解过程中投影面积随时间的变化情况。结果表明，通过提高温度或降低渣料粘度均可提升溶解速率。此外，在1600°C条件下，CaO/Al2O3 (C/A) 比值越高，CA2颗粒的溶解速率越快。热力学计算表明，在C/A比为3.8的渣料中，当温度为1550°C时，溶解产物（即黄长石）会在CA2颗粒表面形成。对淬火样品进行扫描电子显微镜结合能谱分析证实了，C/A比为1.8和3.8的渣料中CA2颗粒的溶解路径及其表面形成的黄长石结构。该层状结构的形成被确认为阻碍CA2颗粒溶解的障碍因素。本研究为清洁钢生产过程中设计或选择顶部渣料成分提供了重要参考，尤其适用于二次精炼阶段的钙处理工艺。    图1展示了CA2颗粒在不同溶解时间及等效粒径下的溶解过程图像序列：a为1500℃、1550℃和1600℃条件下渣料C/A_1中的溶解过程；b为1550℃下不同粘度渣料中的溶解过程；c为1600℃下不同碳氮比渣料中的溶解过程。  图2 1550℃下，颗粒在C/A_1熔渣溶解过程中的解离情况。a 846s；b 876s；c 897s；d 917s 参考文献：  |
回复此楼» 猜你喜欢
高温合金厂家
已经有0人回复
-
招调剂研究生
已经有0人回复
-
无机非金属材料论文润色/翻译怎么收费?
已经有101人回复
-
硝酸腐蚀与钽表面合金技术防护
已经有0人回复
-
重庆科技大学 2026年化学化工学院研究生调剂
已经有2人回复
-
北方民族大学材料科学与工程学院第二次调剂剩下最后三小时了
已经有0人回复
-
一公斤钽材七千多，钛才两三百，换钛不就完了？
已经有0人回复
-
钽基超高温碳化物规模化合成 开启极端材料新时代
已经有0人回复
-
211高校哈工程-2026申请考核制-材料或化工方向博士补招-临时空余 1 名额
已经有0人回复
-
博士入学自荐，26博士
已经有4人回复
