应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 交流探讨 » 氧化铝陶瓷缺陷分析
121/2返回列表12下一页
查看: 3466  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者yingzicai将赠送您 20 个金币

yingzicai

铁杆木虫 (正式写手)

草根

[求助] 氧化铝陶瓷缺陷分析 已有3人参与

最近做的99.9%氧化铝陶瓷，电镜出来，有一些缺陷，各位大佬分析下是啥，什么原因导致？
粉体团聚？还是成型压力不足，素坯致密度不够，烧结不足以排出气孔导致
工艺：等静压180MPa，素坯尺寸约30*30*30的块，烧结是1600保温2小时，体积密度3.95

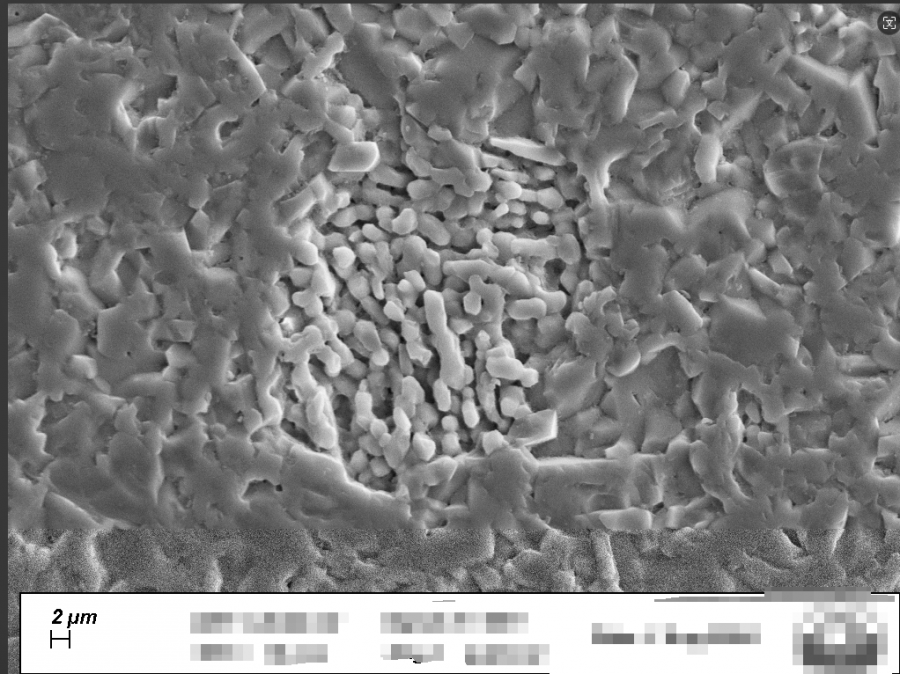

氧化铝陶瓷缺陷分析

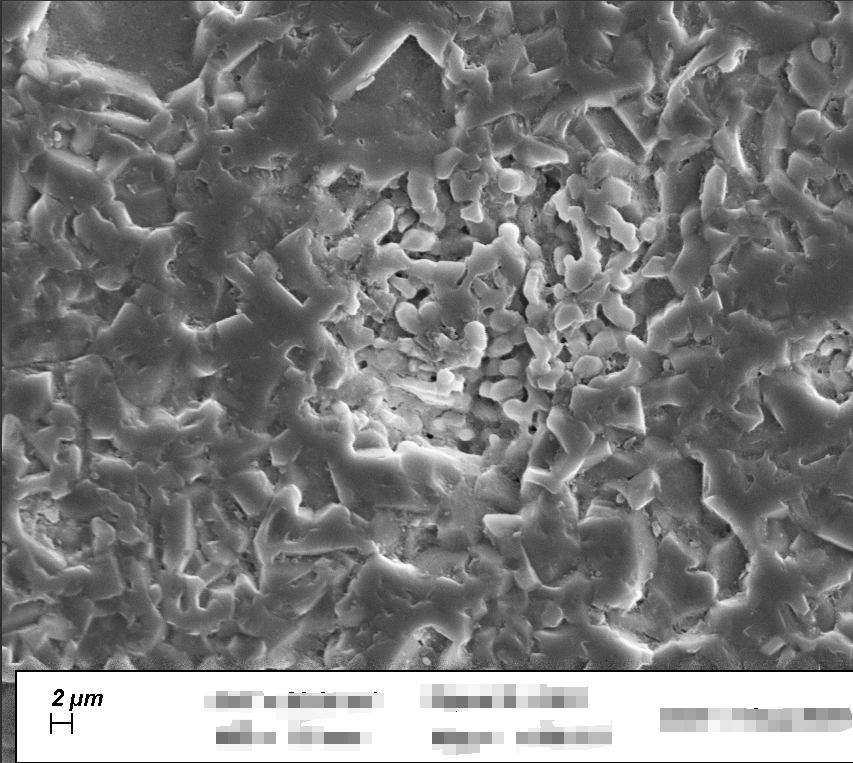

氧化铝陶瓷缺陷分析-1

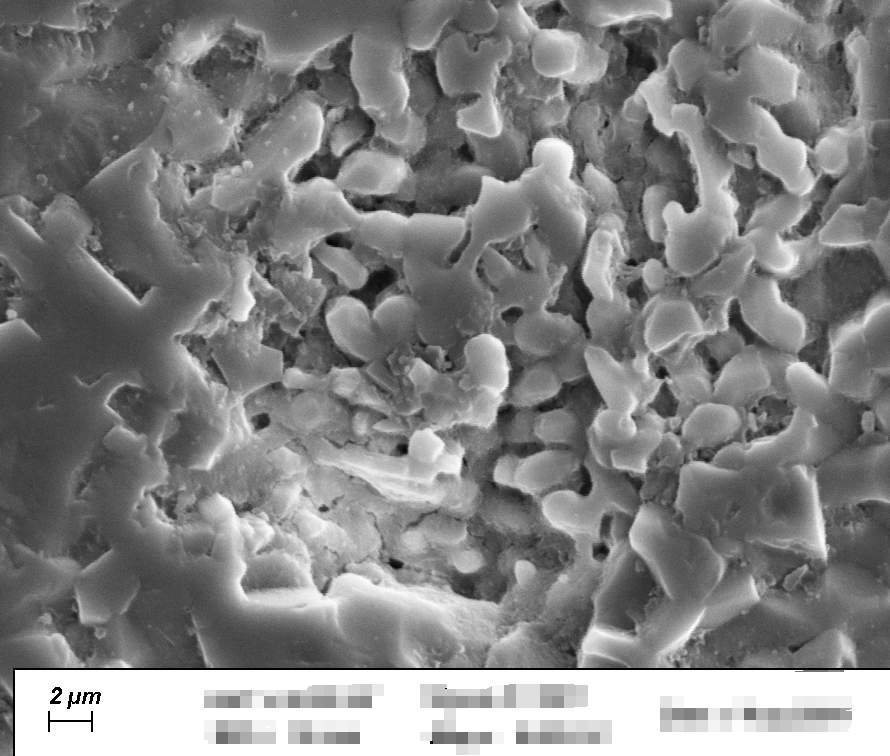

氧化铝陶瓷缺陷分析-2
回复此楼

» 猜你喜欢
氮化硅生产，开发
1楼 2024-09-05 08:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

封神之神

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
看着像是有孔洞，导致烧结驱动力不足，没完全成瓷体。其实干压等静压是存在很多孔洞的，这点对于少99瓷还是有不少挑战的

发自小木虫Android客户端
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

yingzicai
2楼2024-09-05 10:03:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y010204025

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
20微米左右的孔，这个很正常，体密度3.95，已经是不错了，我200Mpa等静压压出来的产品，烧结密度也就3.95左右。
不太清楚你用的粉料粒径多大，我之前用的昭和和住友的粉，烧结温度在1630℃左右了。
再说这个缺陷，可以看出孔内部分的晶粒大小是和空外不一样的，形貌也不一样，我的猜测是这个位置有粉，但是因为粘在别的东西上被带走了，烧结时是有东西存在的，才形成现在的情况。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

yingzicai
通信设计、干压成型、流延成型、粉体球磨、粉体改性、造粒、蒸汽磨加工、动力电池模组、JMP回归建模
4楼2024-09-05 15:06:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jason

木虫 (著名写手)
认真点  要抛光啊   你这能看个啥
赞一下(1人) 回复此楼
Jason
5楼2024-09-06 08:29:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinaworm

专家顾问 (知名作家)
你这个是断面？？如果是断面，怎么知道是孔 或者缺陷？
有可能在掰断的时候，晶粒被拔走了
赞一下(1人) 回复此楼
Tomorrow is tomorrow
10楼2024-09-10 12:43:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yingzicai

铁杆木虫 (正式写手)

草根
送红花一朵
引用回帖:
2楼: Originally posted by 封神之神 at 2024-09-05 10:03:27
看着像是有孔洞，导致烧结驱动力不足，没完全成瓷体。其实干压等静压是存在很多孔洞的，这点对于少99瓷还是有不少挑战的

确实像是气孔，但是大的气孔竟然有20微米左右，不至于呀，等静压压力也不低，按理应该不至于留下这么大的气孔
我的个人分析是，这个地方当时有其他东西填充，比如胶水或者杂质等，烧结后排出，但是留下的孔太大，烧结驱动力不足以填充进去。
但是没有办法验证，所以只能求助于各位大佬，是否正好有遇到过类似情况。
赞一下 回复此楼
氮化硅生产，开发
3楼2024-09-05 10:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

封神之神

至尊木虫 (知名作家)
引用回帖:
3楼: Originally posted by yingzicai at 2024-09-05 10:38:43
确实像是气孔，但是大的气孔竟然有20微米左右，不至于呀，等静压压力也不低，按理应该不至于留下这么大的气孔
我的个人分析是，这个地方当时有其他东西填充，比如胶水或者杂质等，烧结后排出，但是留下的孔太大， ...

胶和能烧出的杂质也是有可能的，建议在这部分再做一个eds分析，看下这处有啥元素再进一步推测原因。

发自小木虫Android客户端
赞一下 回复此楼
6楼2024-09-06 08:41:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晶合晶

新虫 (著名写手)
压力小了

发自小木虫Android客户端
回复此楼
7楼2024-09-06 13:41:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yingzicai

铁杆木虫 (正式写手)

草根
引用回帖:
5楼: Originally posted by Jason at 2024-09-06 08:29:51
认真点  要抛光啊   你这能看个啥

哈哈，这个是客户投诉给我的照片，自己拍不出来这个效果，没找到这种缺陷。

发自小木虫Android客户端
赞一下 回复此楼
氮化硅生产，开发
8楼2024-09-10 06:55:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yingzicai

铁杆木虫 (正式写手)

草根
送红花一朵
引用回帖:
4楼: Originally posted by y010204025 at 2024-09-05 15:06:15
20微米左右的孔，这个很正常，体密度3.95，已经是不错了，我200Mpa等静压压出来的产品，烧结密度也就3.95左右。
不太清楚你用的粉料粒径多大，我之前用的昭和和住友的粉，烧结温度在1630℃左右了。
再说这个缺陷， ...

和我前面猜想的差不多，没法验证，有人能有法子验证吗？有偿邀请能检测到缺陷的大神。

发自小木虫Android客户端
赞一下 回复此楼
氮化硅生产，开发
9楼2024-09-10 06:57:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yingzicai 的主题更新
121/2返回列表12下一页
不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085501机械专硕 302分 不挑专业求调剂 +3 汪某. 2026-04-09 3/150 2026-04-09 15:24 by 释放天性
[考研] 考研二轮调剂 +4 故人?? 2026-04-09 4/200 2026-04-09 15:17 by 5268321
[考研] 085801 总分275 本科新能源 求调剂 +8 bradoner 2026-04-08 9/450 2026-04-09 13:43 by only周
[考研] 工科 267求调剂 +6 wanwan00 2026-04-02 8/400 2026-04-08 22:09 by 朱云虎202
[考研] 软件工程求调剂22软工296分求调剂，接受跨调 +4 yangchen2017 2026-04-08 5/250 2026-04-08 21:56 by 土木硕士招生
[考研] 一志愿华东理工085601材料工程303分求调剂 +15 a1708 2026-04-06 15/750 2026-04-08 16:23 by luoyongfeng
[考研] 0703调剂，一志愿天津大学319分 +23 haaaabcd 2026-04-05 26/1300 2026-04-08 16:19 by luoyongfeng
[考研] 277求调剂 +4 考研调剂lxh 2026-04-06 6/300 2026-04-08 10:40 by 逆水乘风
[考研] 一志愿武理车辆专硕总分 281 求调剂 +4 上岸研究生. 2026-04-02 4/200 2026-04-07 09:52 by 加油向未来啊
[考研] 304求调剂 +4 luoye0105 2026-04-05 4/200 2026-04-06 21:05 by 木子君1218
[考研] 求调剂 +5 wos666 2026-04-03 5/250 2026-04-06 10:13 by 蓝云思雨
[考研] 341求调剂 +3 洛多罗 2026-04-02 4/200 2026-04-04 21:36 by 智能智慧
[考研] 调剂 +9 19945159693 2026-04-03 10/500 2026-04-04 20:16 by dongzh2009
[考研] 321求调剂 +13 认真求上学 2026-04-02 13/650 2026-04-04 18:23 by macy2011
[考研] 一志愿双非085502，267分，过四级求调剂 +3 再忙也要吃饭啊 2026-04-03 3/150 2026-04-04 05:03 by gswylq
[考研] 295求调剂 +3 尚偌呀 2026-04-03 4/200 2026-04-03 21:23 by zhq0425
[考研] 求调剂 +8 akdhjs 2026-04-03 8/400 2026-04-03 18:17 by 戴维ING
[考研] 工科341分调剂 +3 洛多罗 2026-04-03 3/150 2026-04-03 14:20 by 1753564080
[考研] 11408，284分，二战真诚求调剂 +4 12.27 2026-04-02 4/200 2026-04-03 14:14 by dxiaoxin
[考研] 求材料调剂 一志愿南昌大学 328分 +5 yyy..... 2026-04-03 5/250 2026-04-03 13:46 by 百灵童888
信息提示
关闭
请填处理意见
关闭
