[求助] 为什么石墨样氮化碳会拍出来这么诡异的TEM照片 已有4人参与

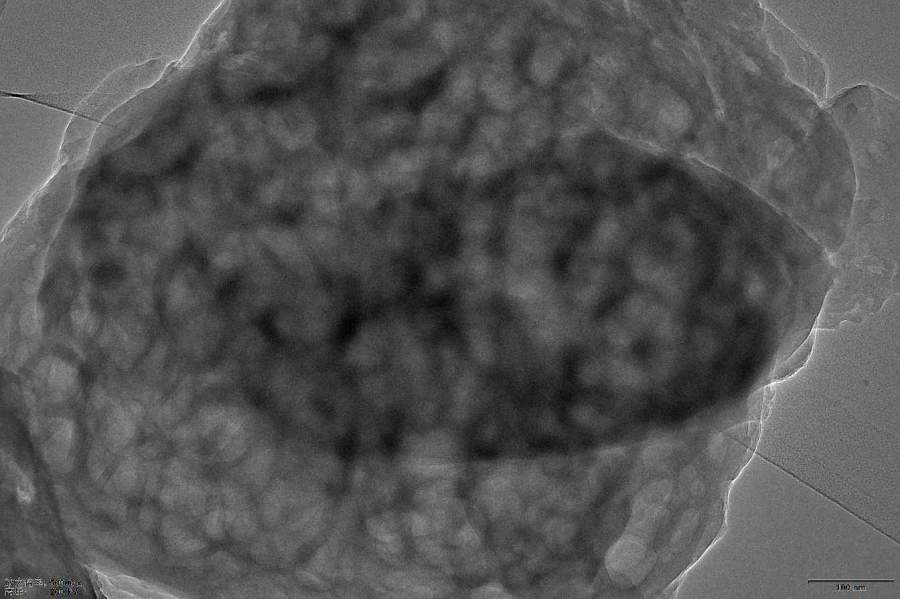

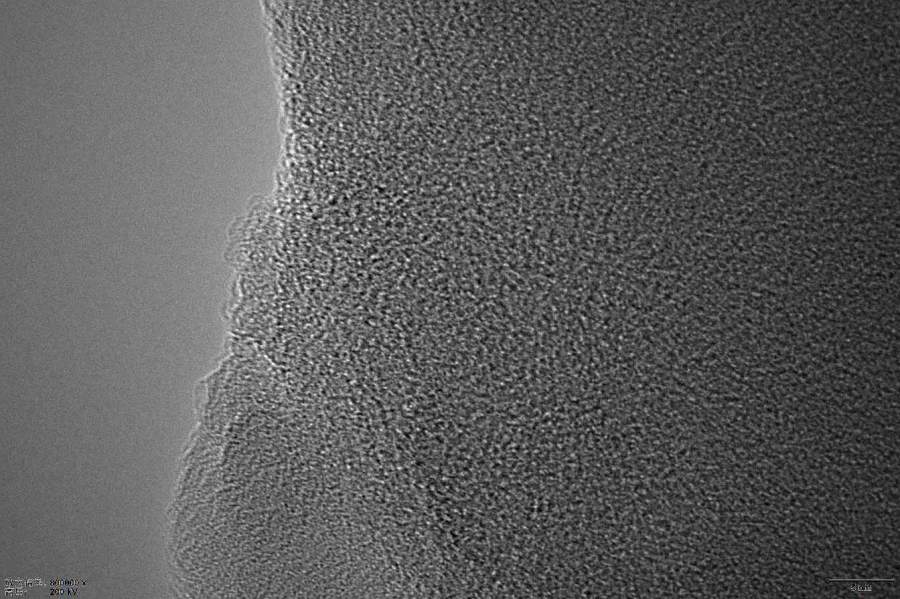

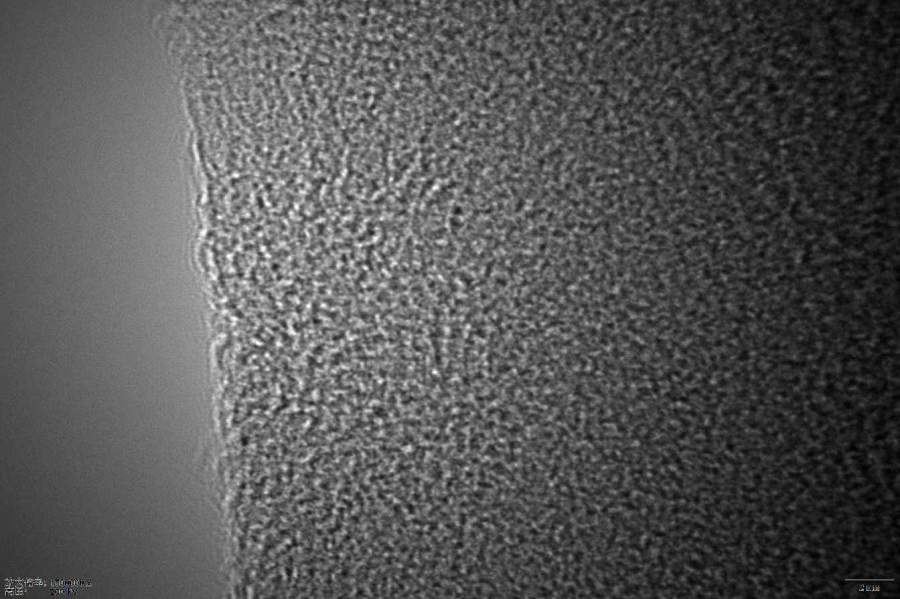

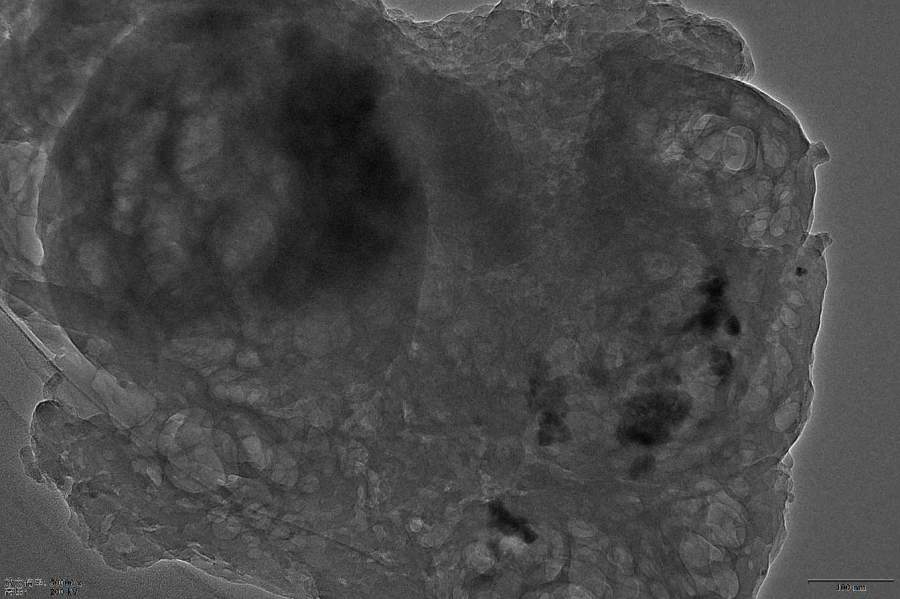

如图，这拍出来的形貌和丝瓜瓤一样，并且高分辨也没有晶格条纹，这是怎么回事呢

为什么石墨样氮化碳会拍出来这么诡异的TEM照片


为什么石墨样氮化碳会拍出来这么诡异的TEM照片-1


为什么石墨样氮化碳会拍出来这么诡异的TEM照片-2


为什么石墨样氮化碳会拍出来这么诡异的TEM照片-3


为什么石墨样氮化碳会拍出来这么诡异的TEM照片-4


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2024-04-26 16:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sakuraai

木虫 (职业作家)
你这是杂质没洗干净

发自小木虫IOS客户端
赞一下(2人) 回复此楼
12楼2024-04-30 20:13:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
Hikarico: 金币+5, ★★★很有帮助 2024-05-01 15:18:30
太厚了，应该超声时间长一些，分散薄一些再做TEM
赞一下(1人) 回复此楼
14楼2024-04-30 21:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小虫毛涛涛

木虫 (正式写手)

贵金属催化剂砖家

【答案】应助回帖

感谢参与，应助指数 +1
位置对着么？高分辨下，碳应该有弯曲的条纹吧
赞一下 回复此楼
2楼2024-04-26 17:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Hikarico: 金币+10, ★★★★★最佳答案 2024-04-30 19:00:56
完全不结晶，这个就是无定型碳的结构，要不这是杂质根本不是你样品，要不就是你样品就完全没石墨化没结晶化成功
赞一下 回复此楼
3楼2024-04-26 23:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hikarico

捐助贵宾 (初入文坛)
引用回帖:
3楼: Originally posted by gxytju2008 at 2024-04-26 23:17:38
完全不结晶，这个就是无定型碳的结构，要不这是杂质根本不是你样品，要不就是你样品就完全没石墨化没结晶化成功

这个不是杂质，我对这个样品测过XRD了，和目标产物完全一致，甚至拍的这个样还是直接测完回收的，非常感谢
赞一下 回复此楼
4楼2024-04-27 13:22:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hikarico

捐助贵宾 (初入文坛)
引用回帖:
2楼: Originally posted by 小虫毛涛涛 at 2024-04-26 17:32:14
位置对着么？高分辨下，碳应该有弯曲的条纹吧

位置对着的，但是这个不是碳点，抱歉
赞一下 回复此楼
5楼2024-04-27 13:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
4楼: Originally posted by Hikarico at 2024-04-27 13:22:39
这个不是杂质，我对这个样品测过XRD了，和目标产物完全一致，甚至拍的这个样还是直接测完回收的，非常感谢...

不是说你样品里完全没有xrd显示的结晶相，而是说你拍的这块不是你的和xrd吻合的样品而是杂质，这在透射电镜很常见。另外就是xrd只能对结晶相敏感，不代表里面不含有或者说含有多少非晶相的，这完全并不矛盾，因为非晶相在xrd信号弱太多了，有结晶峰的情况下看不出来很正常
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Hikarico
6楼2024-04-28 21:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hikarico

捐助贵宾 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by gxytju2008 at 2024-04-28 21:12:35
不是说你样品里完全没有xrd显示的结晶相，而是说你拍的这块不是你的和xrd吻合的样品而是杂质，这在透射电镜很常见。另外就是xrd只能对结晶相敏感，不代表里面不含有或者说含有多少非晶相的，这完全并不矛盾，因为非 ...

那请问改怎么避免这种情况呢，感谢
赞一下 回复此楼
7楼2024-04-29 15:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
7楼: Originally posted by Hikarico at 2024-04-29 15:36:32
那请问改怎么避免这种情况呢，感谢...

这个就是各个表征方法的固有优缺点导致的，都是合理能解释的，至于怎么提高你样品纯度这个就是合成啥的问题了，个人初步建议可以多找找透射下面有没有和你XRD能吻合的相，可能要耐心一点，花个一两个小时多找一些颗粒看看，能对上再说
赞一下 回复此楼
8楼2024-04-29 18:21:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxs7405

木虫 (正式写手)

ms

【答案】应助回帖

★ ★ ★ ★ ★
Hikarico: 金币+5, ★★★很有帮助 2024-04-30 19:01:00
针对楼上说的问题，可以在TEM中做SAED，看看是衍射的结果是环状的还是点阵状的，一般环状为非晶区的，点针状才是你的结晶区，也就有可能是XRD中结晶峰的位置；TEM的SAED衍射结果可以和pXRD的结果相互印证。祝好运~
赞一下 回复此楼
onetobe
9楼2024-04-30 12:55:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hikarico

捐助贵宾 (初入文坛)
引用回帖:
8楼: Originally posted by gxytju2008 at 2024-04-29 18:21:37
这个就是各个表征方法的固有优缺点导致的，都是合理能解释的，至于怎么提高你样品纯度这个就是合成啥的问题了，个人初步建议可以多找找透射下面有没有和你XRD能吻合的相，可能要耐心一点，花个一两个小时多找一些颗 ...

嗯嗯，非常感谢
