【答案】应助回帖

» 收录本帖的淘帖专辑推荐

压敏胶

» 猜你喜欢

售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有5人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有4人回复
售SCI文章，我:8O.5.5.1O.54,科目全,可十急已经有6人回复
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急已经有5人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有8人回复
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急已经有6人回复
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战已经有4人回复
跳槽后在研项目怎么办？已经有10人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有5人回复
什么时候开奖？已经有10人回复

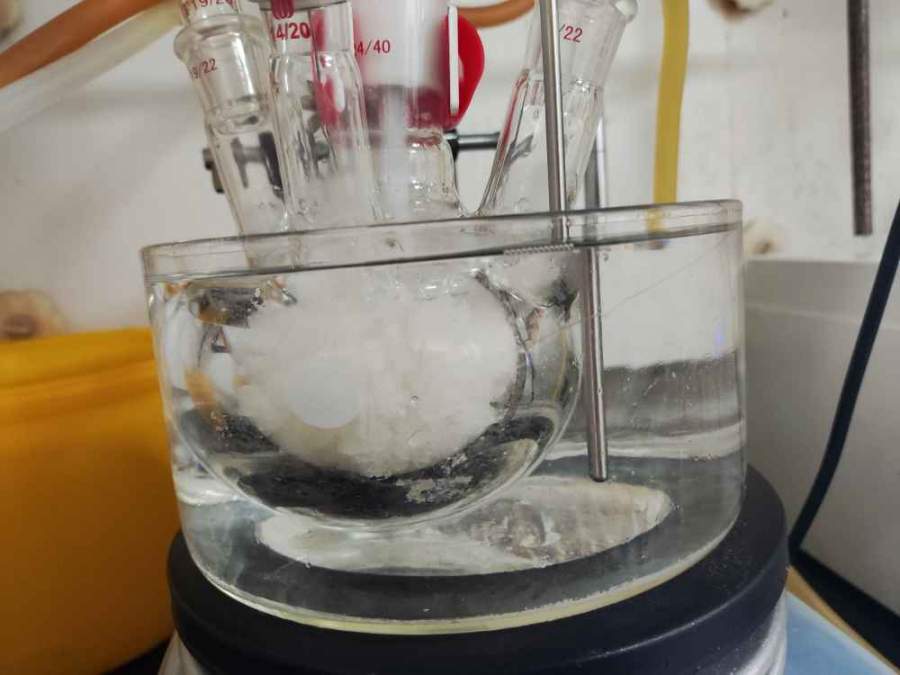

1楼 2024-01-25 13:59:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

1592203609

荣誉版主 (知名作家)

应助: 254 (大学生)
贵宾: 0.37
金币: 35193.5
散金: 468
红花: 164
沙发: 5
帖子: 5653
在线: 2195.1小时
虫号: 1766262
注册: 2012-04-19
性别: GG
专业: 有机合成
管辖: 仿真模拟

【答案】应助回帖

感谢参与，应助指数 +1

因为聚合是放热的过程，你这个体系，溶剂沸点太高，导致没法回流带走热量，只会一直升温，反过来又加速了反应，可不得爆聚

赞一下(2人)

» 本帖已获得的红花（最新10朵）

mzdknyr

6楼2024-01-26 09:04:06

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mzdknyr

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 186.4
帖子: 185
在线: 11.8小时
虫号: 33342788
注册: 2023-03-15
专业: 高分子合成化学

引用回帖:

4楼: Originally posted by zh8565415 at 2024-01-25 14:38:01
含量太高，引发剂量太大。爆聚正常。
...

您好，我有一个疑惑是，按理说引发剂浓度越高，聚合速率越快，单体就不会堆积到一个临界点从而引发爆聚，所以引发剂浓度高分子量小爆聚的可能性小，我这个理解的问题在哪呢

发自小木虫Android客户端

8楼2024-01-26 11:22:36

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

jiduquegai

木虫 (著名写手)

应助: 144 (高中生)
金币: 4933.3
散金: 51
红花: 63
沙发: 3
帖子: 1860
在线: 776.3小时
虫号: 2548024
注册: 2013-07-16
性别: GG
专业: 高分子合成化学

引用回帖:

5楼: Originally posted by mzdknyr at 2024-01-25 15:43:18
DTBP含量太高吗，一般用多少呢2%吗，因为我最后是要做水性耳机分散体，所以溶剂的含量不能太高
...

水性二级分散体啊？这个我搞了一段时间，还可以的，难度不是太高。
新手得慢慢摸索。

知之为知之，不知为不知。科研论坛不懂装懂，扮演专家误导新人者可耻可恨可怜！

10楼2024-01-26 11:35:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

jiduquegai

木虫 (著名写手)

应助: 144 (高中生)
金币: 4933.3
散金: 51
红花: 63
沙发: 3
帖子: 1860
在线: 776.3小时
虫号: 2548024
注册: 2013-07-16
性别: GG
专业: 高分子合成化学

你得大体对这个聚合有一定的经验，比如多少度反应的时候放热大约是多少，分子量能干到多少。

知之为知之，不知为不知。科研论坛不懂装懂，扮演专家误导新人者可耻可恨可怜！

11楼2024-01-26 11:37:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

jiduquegai

木虫 (著名写手)

应助: 144 (高中生)
金币: 4933.3
散金: 51
红花: 63
沙发: 3
帖子: 1860
在线: 776.3小时
虫号: 2548024
注册: 2013-07-16
性别: GG
专业: 高分子合成化学

这个做工业品的就很难给你讲啊。
我这有成熟上市卖的配方，销量虽然不咋地，但是性能还可以的，我们就是主打一个贵。
我给你讲一个坑，你肯定还会跳进下一个坑，在给你讲一个坑，你还会跳在下一个坑。
最后跟我们一样全部把坑都踩遍了，你终于可以自己做出来了。
结果发现跟我们成熟配方大同小异。这就很尴尬啊。

知之为知之，不知为不知。科研论坛不懂装懂，扮演专家误导新人者可耻可恨可怜！

12楼2024-01-26 11:43:04

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

小肉干

新虫 (正式写手)

应助: 40 (小学生)
金币: 2128.4
红花: 7
帖子: 340
在线: 92.3小时
虫号: 2032411
注册: 2012-09-26
专业: 有机合成

【答案】应助回帖

感谢参与，应助指数 +1

听说工业生产的安全要求是任何时候单体浓度都不能超过6万PPM

13楼2024-01-26 11:54:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mzdknyr

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 186.4
帖子: 185
在线: 11.8小时
虫号: 33342788
注册: 2023-03-15
专业: 高分子合成化学

送红花一朵

引用回帖:

18楼: Originally posted by yyxcyxc at 2024-01-26 16:16:23
换个溶剂体系，将反应温度提高到150-155℃，引发剂可以用DTPB、DCP或者DTAP，可以加到单体量的5-6%。固含量做到80以上，树脂在常温下粘度很高，流动性很差，特别是用于做分散体的丙烯酸树脂。130℃用DTPB不行，引发 ...

好的好的，谢谢您，滴加方式我是按您说的方式滴加的，然后我发现可能是温度的问题，我今天油温设置的140℃，但是把反应中途我用温度计试了下瓶内反应物的温度发现只有125℃，很奇怪

发自小木虫Android客户端

22楼2024-01-27 12:51:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yyxcyxc

木虫 (小有名气)

应助: 10 (幼儿园)
金币: 3088.9
散金: 1
红花: 3
帖子: 75
在线: 419.4小时
虫号: 1418826
注册: 2011-09-27
性别: GG
专业: 高分子合成化学

【答案】应助回帖

引用回帖:

22楼: Originally posted by mzdknyr at 2024-01-27 12:51:13
好的好的，谢谢您，滴加方式我是按您说的方式滴加的，然后我发现可能是温度的问题，我今天油温设置的140℃，但是把反应中途我用温度计试了下瓶内反应物的温度发现只有125℃，很奇怪
...

瓶内怎么着也得加温度计监测温度的，就算油浴的温度准确，油和反应瓶内也会有温度差，特别是滴加单体过程中放热（做的少可能放热不是太明显，一旦放大中试、生产，都需要通冷却水降温的），内外温度差可能更大，反应温度有可能都比油浴的温度要高。

» 本帖已获得的红花（最新10朵）

mzdknyr

25楼2024-01-27 16:11:57

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yyxcyxc

木虫 (小有名气)

应助: 10 (幼儿园)
金币: 3088.9
散金: 1
红花: 3
帖子: 75
在线: 419.4小时
虫号: 1418826
注册: 2011-09-27
性别: GG
专业: 高分子合成化学

【答案】应助回帖

引用回帖:

23楼: Originally posted by mzdknyr at 2024-01-27 13:06:08
我是做的水性二级分散体，固含40%左右就行，溶剂的话140℃我溶剂的沸点应该不能很低，基本上后面旋蒸不出来，所以聚合的时候溶剂量不能很高，不然后面加的水太少了，但是溶剂量少了很容易爆聚，这个问题
...

二级分散体一般也会含有5-10%的溶剂，并不是0 VOCs的，加水之前的固含量做到82%以上一般就可以，中和后加水分散到固含量40-45%。实际生产过程中往外蒸溶剂或者真空脱溶剂的情况很少。分散体没有那么复杂，难点在后边的应用。

26楼2024-01-27 16:20:07

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

zh8565415

专家顾问 (文坛精英)

专家经验: +370
应助: 288 (大学生)
贵宾: 0.217
金币: 12410.8
散金: 31601
红花: 85
帖子: 12764
在线: 803.4小时
虫号: 1261502
注册: 2011-04-11
性别: GG
专业: 高分子合成化学
管辖: 高分子

【答案】应助回帖

感谢参与，应助指数 +1

没有溶剂啊？你这引发剂量太大了。

发自小木虫Android客户端

被丢弃的羊

2楼2024-01-25 14:07:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mzdknyr

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 186.4
帖子: 185
在线: 11.8小时
虫号: 33342788
注册: 2023-03-15
专业: 高分子合成化学

引用回帖:

2楼: Originally posted by zh8565415 at 2024-01-25 14:07:18
没有溶剂啊？你这引发剂量太大了。

有溶剂忘了说了，做的溶液聚合，溶剂用的单体质量20%的丙二醇丁醚，还有10%的E10p

发自小木虫Android客户端

3楼2024-01-25 14:32:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zh8565415

专家顾问 (文坛精英)

专家经验: +370
应助: 288 (大学生)
贵宾: 0.217
金币: 12410.8
散金: 31601
红花: 85
帖子: 12764
在线: 803.4小时
虫号: 1261502
注册: 2011-04-11
性别: GG
专业: 高分子合成化学
管辖: 高分子

引用回帖:

3楼: Originally posted by mzdknyr at 2024-01-25 14:32:44
有溶剂忘了说了，做的溶液聚合，溶剂用的单体质量20%的丙二醇丁醚，还有10%的E10p
...

含量太高，引发剂量太大。爆聚正常。

发自小木虫Android客户端

» 本帖已获得的红花（最新10朵）

mzdknyr

被丢弃的羊

4楼2024-01-25 14:38:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mzdknyr

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 186.4
帖子: 185
在线: 11.8小时
虫号: 33342788
注册: 2023-03-15
专业: 高分子合成化学

送红花一朵

引用回帖:

4楼: Originally posted by zh8565415 at 2024-01-25 14:38:01
含量太高，引发剂量太大。爆聚正常。
...

DTBP含量太高吗，一般用多少呢2%吗，因为我最后是要做水性耳机分散体，所以溶剂的含量不能太高

发自小木虫Android客户端

5楼2024-01-25 14:43:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mzdknyr

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 186.4
帖子: 185
在线: 11.8小时
虫号: 33342788
注册: 2023-03-15
专业: 高分子合成化学

送红花一朵

引用回帖:

6楼: Originally posted by 1592203609 at 2024-01-26 09:04:06
因为聚合是放热的过程，你这个体系，溶剂沸点太高，导致没法回流带走热量，只会一直升温，反过来又加速了反应，可不得爆聚

感谢您的回答，请问这种一般有什么处理措施呢，我换过不少溶剂，低沸点的也用过。异丙醇和丙酮，引发剂用AIBN，反应温度70℃也经常会出现这种现象

发自小木虫Android客户端

7楼2024-01-26 10:23:57

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

1592203609

荣誉版主 (知名作家)

应助: 254 (大学生)
贵宾: 0.37
金币: 35193.5
散金: 468
红花: 164
沙发: 5
帖子: 5653
在线: 2195.1小时
虫号: 1766262
注册: 2012-04-19
性别: GG
专业: 有机合成
管辖: 仿真模拟

【答案】应助回帖

引用回帖:

7楼: Originally posted by mzdknyr at 2024-01-26 10:23:57
感谢您的回答，请问这种一般有什么处理措施呢，我换过不少溶剂，低沸点的也用过。异丙醇和丙酮，引发剂用AIBN，反应温度70℃也经常会出现这种现象
...

你可以把部分单体滴加，比如把1/3的单体和全部溶剂放釜底，反应一定时间，再把剩余单体滴加进去反应，滴加完了再升点温保温一段时间，这样做反应就比较平稳了
