[求助] ANSYS 空气建模 热仿真 热辐射 已有1人参与

各位技术达人，作为菜鸟的我正在做ANSYS的热仿真，现在有有两个问题求助大家，奉献目前一半的家产80金币。

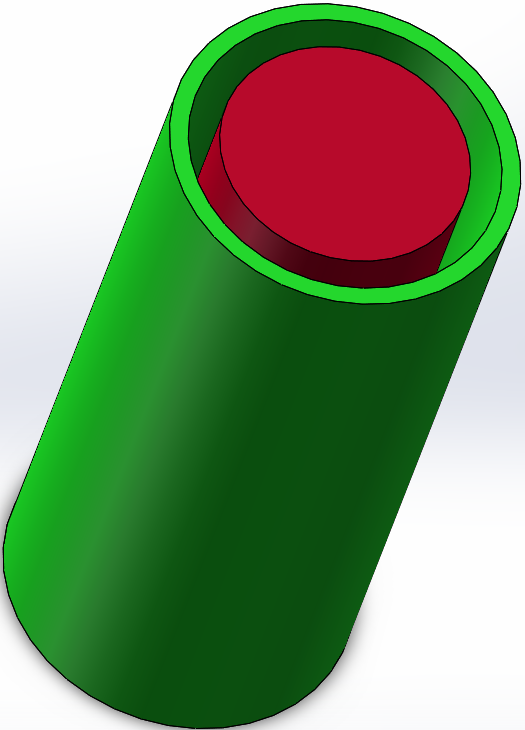

        问题1：如图所示，中间红色圆柱为发热棒，  外部有绿色的外套，二者之间是空气。如果做热仿真时我不考虑空气的热传导，只考虑壁面与空气之间的热对流和壁面之间的热辐射，空气部分是不用建模的。但如果空气间隔很小，整体温度很高，我需要考虑空气的热传导，这种情况下就要对空气建模。我的问题是空气建模后热对流和热辐射怎么考虑，跟之前空气不建模的情况有什么区别。 我还发现glue几何体以后，如果在公共面上施加载荷相当于共有这个面的两个体都施加了载荷，相当于载荷数量×2，这是怎么回事？

         问题2 ：在ANSYS仿真时，采用CAD导入模型比较好，还是用ANSYS 经典界面的建模方式好，亦或是ANSYS自带的建模组件Design modeler更好？
     补充：如果只模拟单个零件，单种材料的复杂造型自然是外部CAD导入。但如果是有多个区域多种材料时，CAD装配体模型导入后可以在ANSYS对不同区域进行分割，设置材料属性然后进行划分吗，我目前还是习惯在在ANSYS经典界面直接建模。

在此对回帖的虫友表示感谢！

ANSYS 空气建模  热仿真  热辐射
传热问题 空气建模.png
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
南无阿弥陀佛
1楼 2022-01-06 10:05:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
不知道你是要计算什么内容 - 要进行瞬态分析 (计算中间加热体从常温到高温的整个过程) 还是做稳态分析 (只计算加热体达到最高温度时整个模型的温度分布)，两种情况的做法会有较大差别。
  至于对空气建模的办法，如果考虑了空气的热传导，似乎就不必考虑空气与内外两个实体之间的对流和辐射了。
  另外，你的这个模型相当简单，直接在 ANSYS 中建模即可。如果模型复杂，可以考虑使用其它软件建模，然后导入 ANSYS 。
赞一下(1人) 回复此楼
2楼2022-01-07 09:08:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归纯净

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2022-01-07 09:08:39
不知道你是要计算什么内容 - 要进行瞬态分析 (计算中间加热体从常温到高温的整个过程) 还是做稳态分析 (只计算加热体达到最高温度时整个模型的温度分布)，两种情况的做法会有较大差别。
  至于对空气建模的办法，如 ...

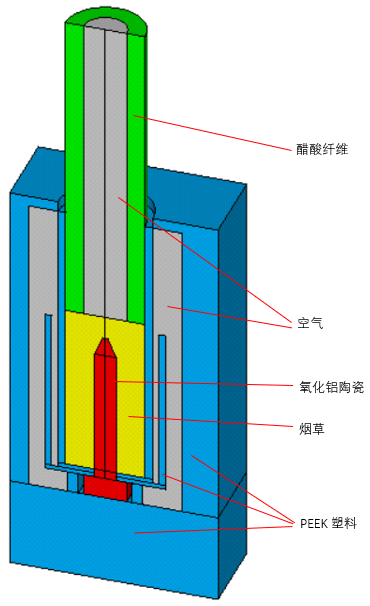

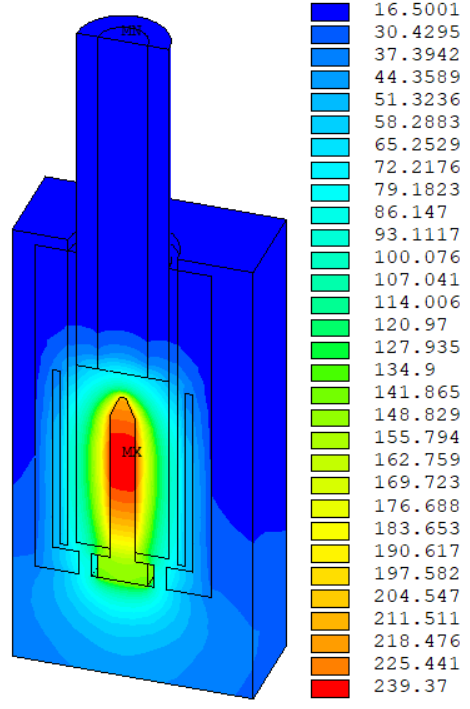

您好，我需要进行同时进行稳态和瞬态的热分析，并且要求尽可能贴近实际，因为要服务于实际的项目。目前我已经做了空气建模，并且考虑了与空气接触面上的热对流。暂时还没考虑面与面之间的热辐射。我的理解对流、传导、热辐射是互相独立的传热方式，只是在不同的情况下某一种或两种占主导，三种传热方式都考虑是最贴近实际的。
之前的图形是举例，现在的模型我也附图了，最后我还是在ANSYS里直接建模，因为涉及空气建模以及大量的布尔加减运算，在solidworks一类的建模软件里还不是太熟悉这一块。
目前已经做了稳态仿真结果就不知道跟真实的差距有多大。
ANSYS 空气建模  热仿真  热辐射-1


ANSYS 空气建模  热仿真  热辐射-2
赞一下(1人) 回复此楼
南无阿弥陀佛
3楼2022-01-07 12:27:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmjking

银虫 (小有名气)
这个看上去像是电子烟？
空气自然对流需要考虑重力方向，强迫对流需要考虑吸入边界条件。
从云图上来看，没能看出来是什么情况。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

回归纯净
4楼2022-01-13 13:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归纯净

铜虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by tmjking at 2022-01-13 13:29:03
这个看上去像是电子烟？
空气自然对流需要考虑重力方向，强迫对流需要考虑吸入边界条件。
从云图上来看，没能看出来是什么情况。

是的，确实是电子烟。目前我进行热仿真，没有考虑空气流动，抽吸作用下的情况。下一步打算做流热耦合，只是怎么怎么建模怎么耦合还没搞清楚
赞一下 回复此楼
南无阿弥陀佛
5楼2022-01-14 09:02:25
