| 查看: 647 | 回复: 3 | ||
| 【悬赏金币】回答本帖问题，作者Lcqw..将赠送您 16 个金币 | ||
[求助]
金相组织观察求助
|
||

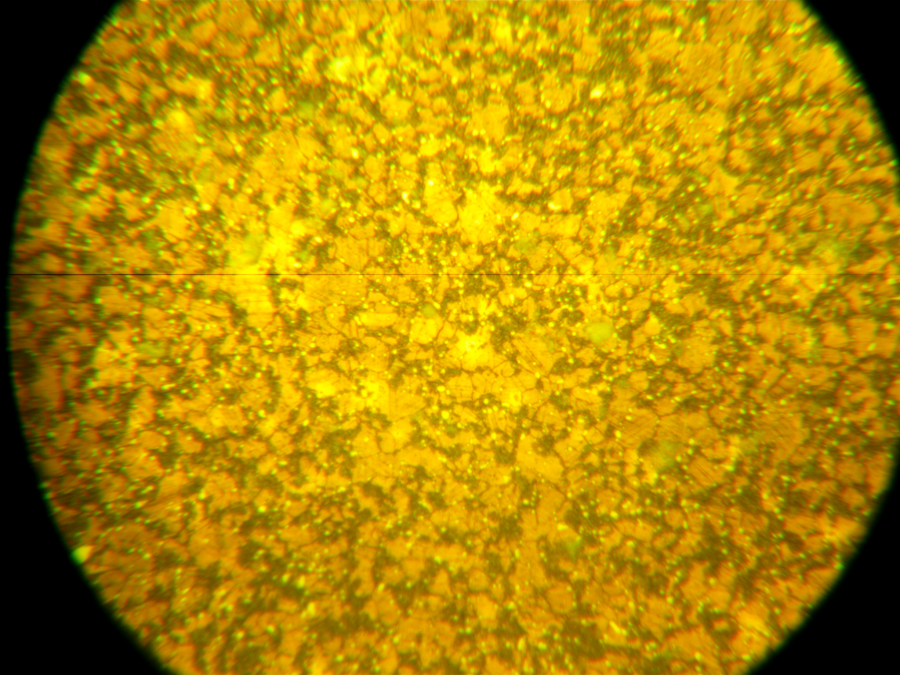

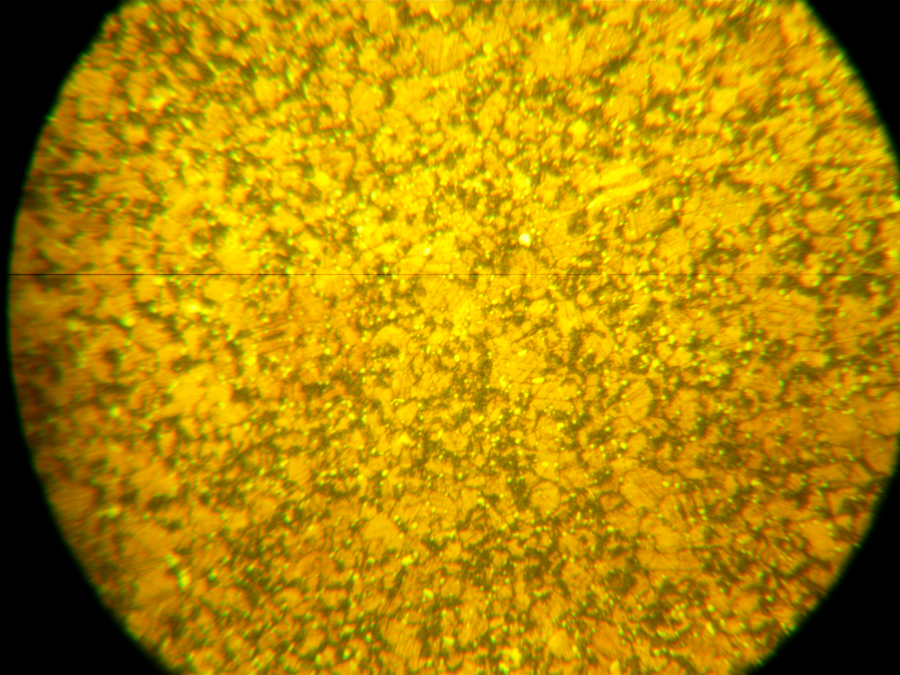

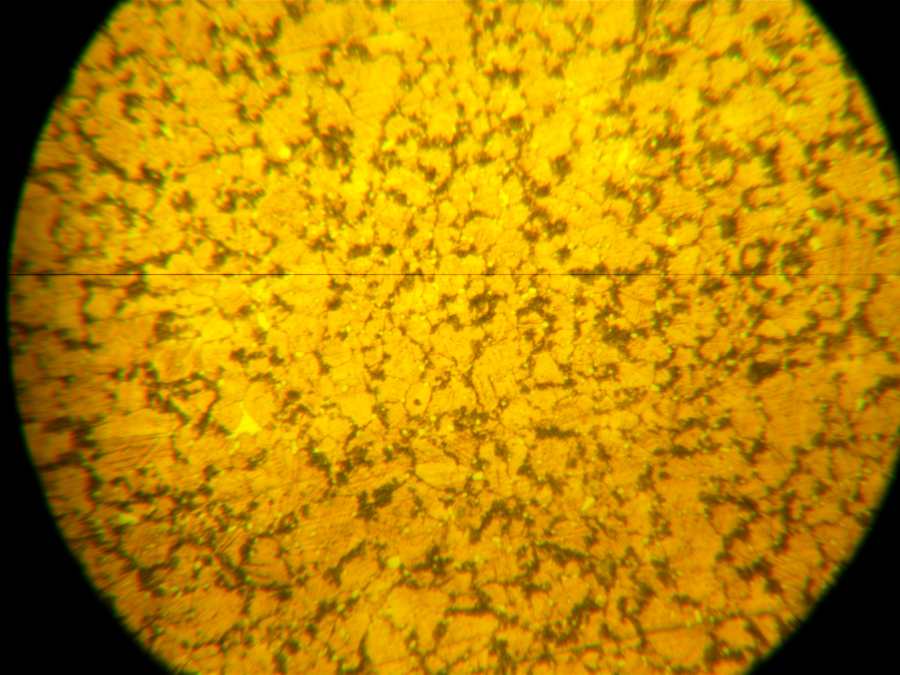

材料是C17300合金，拉拔过程进行650×1h的热处理，之后进行120×3h去应力，315×1.5小时的时效处理，腐蚀剂是氯化铜和氨水，但是金相图片质量不好，一直找不到原因，希望各位专家老师看见了帮忙讲解一下。谢谢。 2-横.png  2-纵.png  3-1h-横.png  3-6h-横.png |
回复此楼» 猜你喜欢
AI有限元复合材料多尺度材料性能预测技术
已经有0人回复
-
机器学习辅助复合材料性能预测开发设计优化前沿技术
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有75人回复
-
您好，请问热重TGA原始文件ngb-dt6用什么软件可以打开导出数据？
已经有0人回复
-
关于授权的相关合作
已经有0人回复
-
导电高分子用什么工艺处理分子链的堆叠会更加规整？？？
已经有23人回复
-
中国地质大学（武汉）地质资源与地质工程学科招收硕士
已经有0人回复
-
《中国海上油气》期刊
已经有4人回复
-
水系锌离子电池
已经有5人回复
-
武汉大学国家高层次青年人才课题组/院士团队岩土工程/矿业方向招2026年博士生
已经有0人回复
-
中国科学技术大学苏州高等研究院朱忠鹏特任研究员诚招2026级博士
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
|
这个明显复试过了。建议你换个配方。100mlH2O+10mlHCl +5gFeCl3。先从10秒开始，慢慢增加时间看效果。有可能你650会不会再结晶了。 发自小木虫Android客户端 |
2楼2021-12-23 21:29:05
3楼2021-12-23 21:30:23
4楼2021-12-23 21:30:44
