应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 化学分析 » XRD精修分析
121/2返回列表12下一页
查看: 3299  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者yunlu110将赠送您 5 个金币

yunlu110

新虫 (小有名气)

[求助] XRD精修分析 已有1人参与

我想请问有没有高手精修过循环过后的三元材料？

不知道有没有遇到拟合值Rwp和Rp一直降不下来？

难道结构模型不应该用LiNiO2来模拟修正样品么？

请高手不吝赐教，感激不尽！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2021-01-13 16:37:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

温ming

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
1. 做精修的话，先默认你的数据质量够好。
2. 循环过后的三元材料，会发生部分不可逆相变，材料中会出现不同相的峰。
3. 建议精修前先用测试数据和标准图谱对一下，看看是不是有多出来的峰，以及峰位是不是有明显移动。
4. 模型可以用循环前的粉末精修结果，初始差异应该会小一些。
赞一下(2人) 回复此楼
有事先百度
2楼2021-01-14 10:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温ming

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by yunlu110 at 2021-01-14 11:24:47
1. 精修数据良好（我已经完成未循环的样品精修工作）
2. 采用Jade 6.5对数据结果进行匹配物相，结果如图所示，只有三元材料与Al相
3. 未发现有多余峰存在
4. 模型？意思是导出循环前的精修结果作为一个···？ ...

没看到图片。你可以把你现在精修的结果图发上来看一下，方便分析可能原因。

对于4，就是用未循环的精修结果作为初始模型，gsas和fullprof都能导出精修后的cif。LiNiO2可能和你循环后的差异比较大。

另外，XRD里面如果有Al的峰，你在精修的时候加入Al了吗？
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

yunlu110
有事先百度
4楼2021-01-15 11:48:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温ming

木虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by yunlu110 at 2021-01-18 14:33:06
你好！

非常感谢，我已经上传了精修图谱，你可以帮我看一下么？是哪里出现问题呢？

有一个朋友跟我说，这是循环之后的极片，所以可能说存在那种锂离子含量不是1，那么NCM的cif不能使用，是么？那我应该使用哪 ...

循环后的极片精修是比较困难。锂离子含量变化也可以使用ncm的cif，修一下锂含量试试就行。不过XRD本身对锂的敏感度很低，并不会很准确。

看了你的图片，整体精修结果不错了，主要问题点可能在峰形上。可以再上两三个单独峰位放大的图。

另外一点就是你的测试设备用的靶材是什么？有没有单色器？如果是铜靶，需要考虑双线的影响。
赞一下(1人) 回复此楼
有事先百度
7楼2021-01-19 13:22:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yunlu110

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 温ming at 2021-01-14 10:39:46
1. 做精修的话，先默认你的数据质量够好。
2. 循环过后的三元材料，会发生部分不可逆相变，材料中会出现不同相的峰。
3. 建议精修前先用测试数据和标准图谱对一下，看看是不是有多出来的峰，以及峰位是不是有明显 ...

1. 精修数据良好（我已经完成未循环的样品精修工作）
2. 采用Jade 6.5对数据结果进行匹配物相，结果如图所示，只有三元材料与Al相
3. 未发现有多余峰存在
4. 模型？意思是导出循环前的精修结果作为一个···？这是什么样操作呢？求教
赞一下 回复此楼
3楼2021-01-14 11:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunlu110

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 温ming at 2021-01-15 11:48:51
没看到图片。你可以把你现在精修的结果图发上来看一下，方便分析可能原因。

对于4，就是用未循环的精修结果作为初始模型，gsas和fullprof都能导出精修后的cif。LiNiO2可能和你循环后的差异比较大。

另外，XR ...

你好！

非常感谢，我已经上传了精修图谱，你可以帮我看一下么？是哪里出现问题呢？

有一个朋友跟我说，这是循环之后的极片，所以可能说存在那种锂离子含量不是1，那么NCM的cif不能使用，是么？那我应该使用哪个cif呢?
赞一下 回复此楼
5楼2021-01-18 14:33:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunlu110

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 温ming at 2021-01-15 11:48:51
没看到图片。你可以把你现在精修的结果图发上来看一下，方便分析可能原因。

对于4，就是用未循环的精修结果作为初始模型，gsas和fullprof都能导出精修后的cif。LiNiO2可能和你循环后的差异比较大。

另外，XR ...

这是上传的图片

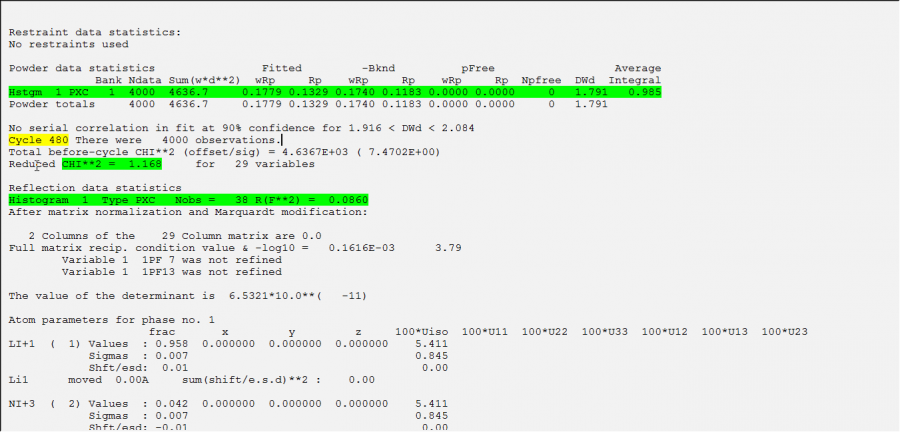

XRD精修分析
cycle 83(1).png

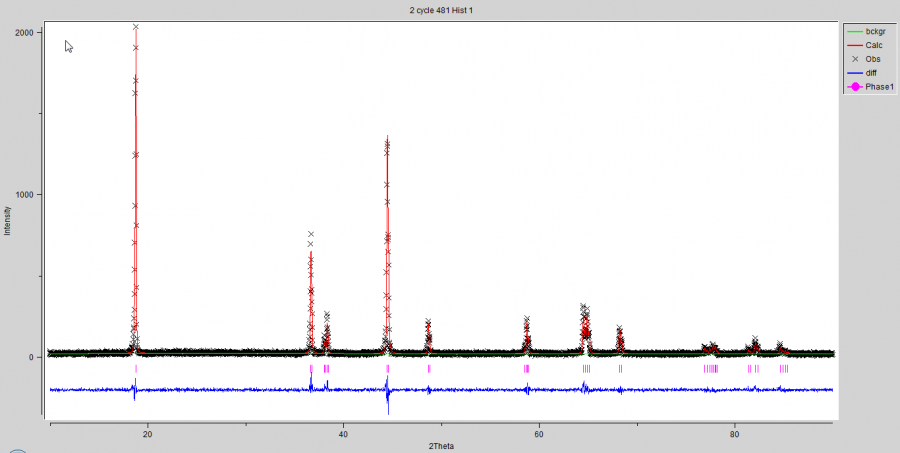

XRD精修分析-1
cycle 83.png
赞一下 回复此楼
6楼2021-01-18 14:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunlu110

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 温ming at 2021-01-19 13:22:13
循环后的极片精修是比较困难。锂离子含量变化也可以使用ncm的cif，修一下锂含量试试就行。不过XRD本身对锂的敏感度很低，并不会很准确。

看了你的图片，整体精修结果不错了，主要问题点可能在峰形上。可以再上两 ...

靶材 Cu
带单色器只剩 Ka1=1.54056     Ka2=1.54439

我认为峰形上大致还可以对得上，但是估计是锂含量的问题···？

通过使用GASA可以精修出锂含量的值么？可不可以麻烦你出了一个简简单单的教程？

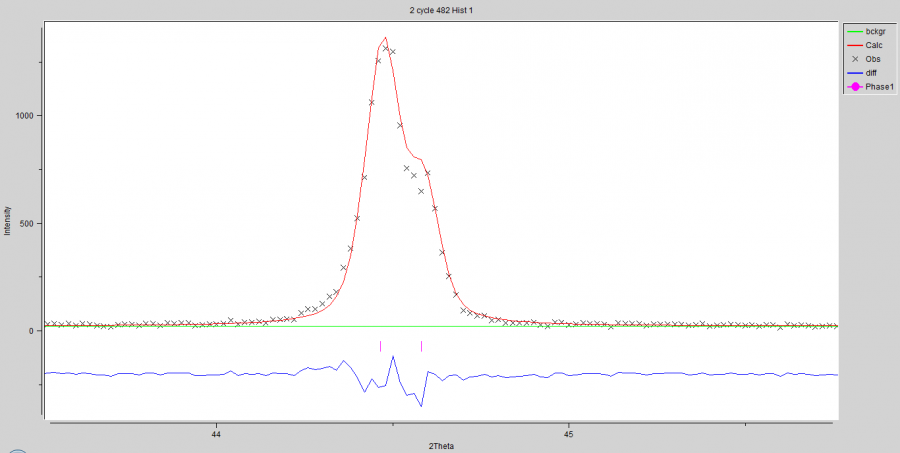

XRD精修分析-2
cycle 83(3).png
赞一下 回复此楼
8楼2021-01-19 16:55:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunlu110

新虫 (小有名气)
引用回帖:
8楼: Originally posted by yunlu110 at 2021-01-19 16:55:45
靶材 Cu
带单色器只剩 Ka1=1.54056     Ka2=1.54439

我认为峰形上大致还可以对得上，但是估计是锂含量的问题···？

通过使用GASA可以精修出锂含量的值么？可不可以麻烦你出了一个简简单单的教程？

cycl ...

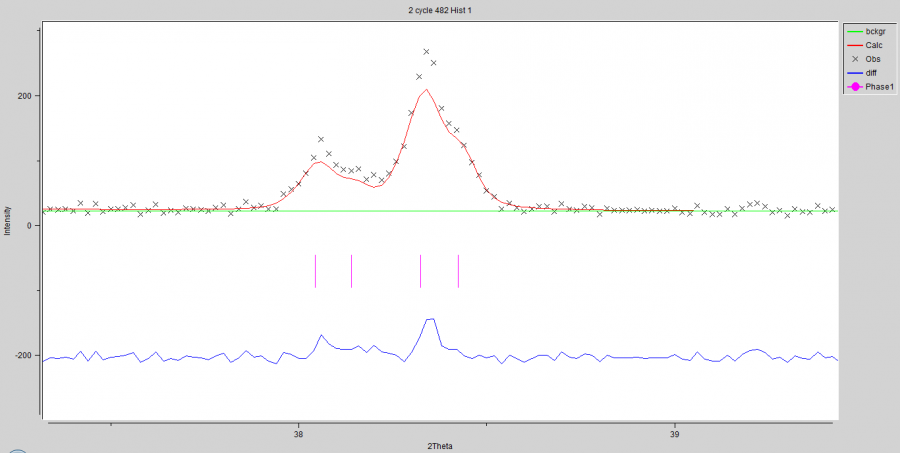

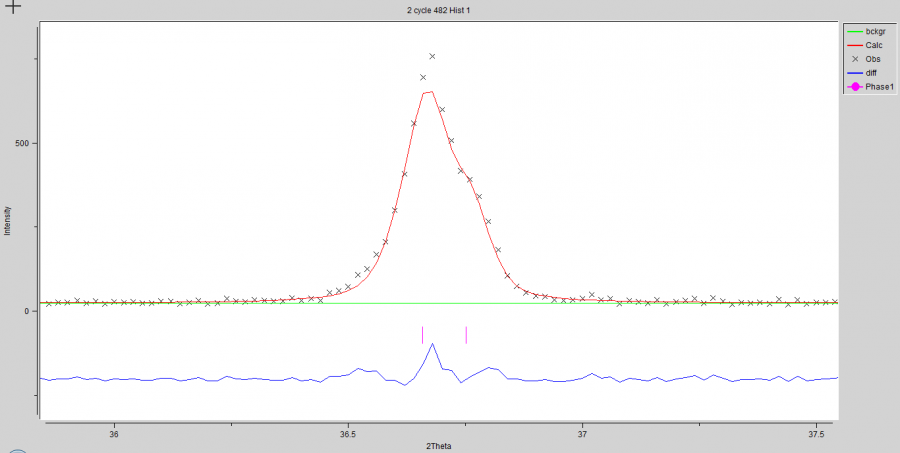

峰形图片
XRD精修分析-3
cycle 83(4).png


XRD精修分析-4
cycle 83(5).png
赞一下 回复此楼
9楼2021-01-19 16:57:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunlu110

新虫 (小有名气)
引用回帖:
9楼: Originally posted by yunlu110 at 2021-01-19 16:57:19
峰形图片

cycle 83(4).png

cycle 83(5).png
...

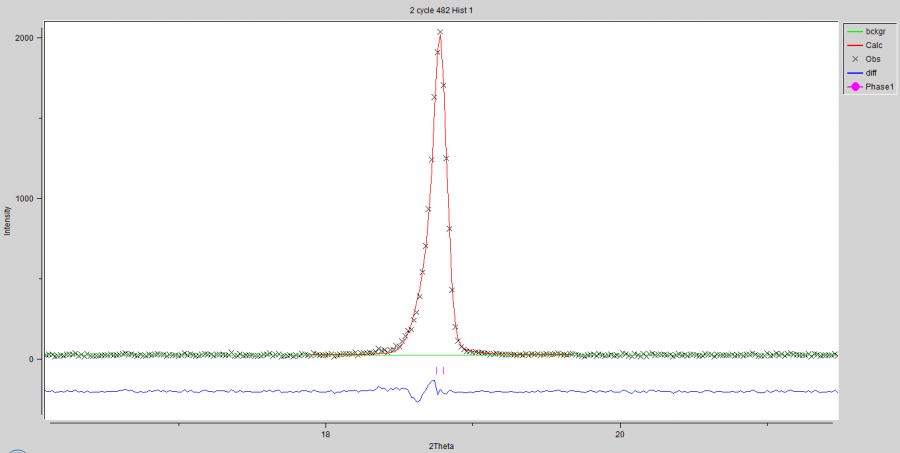

003峰
XRD精修分析-5
cycle 83(2).png
赞一下 回复此楼
10楼2021-01-19 16:58:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yunlu110 的主题更新
121/2返回列表12下一页
不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
