[求助] dic测混凝土位移表面散斑制作方法已有1人参与

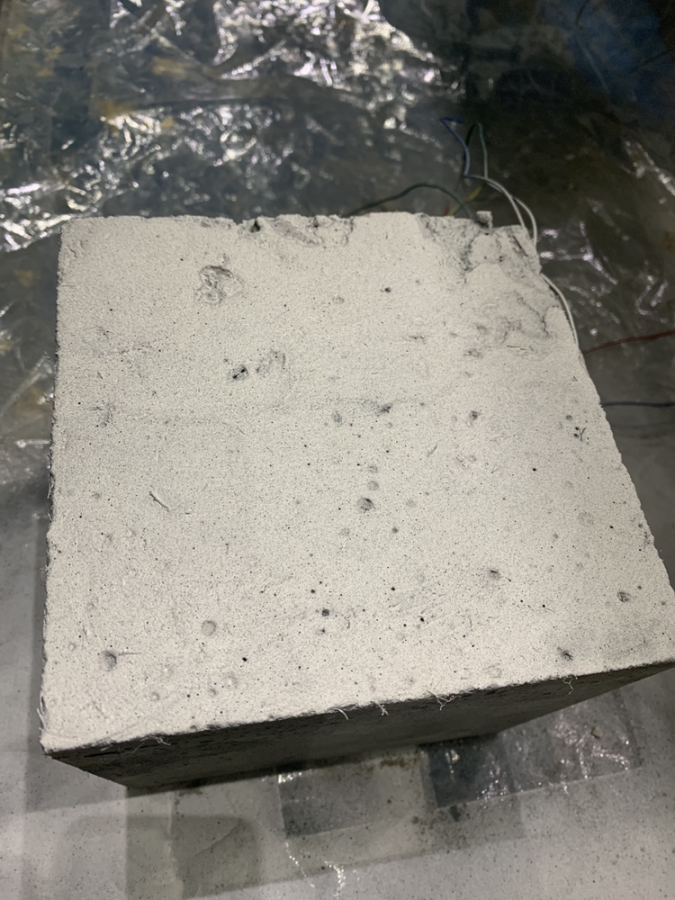

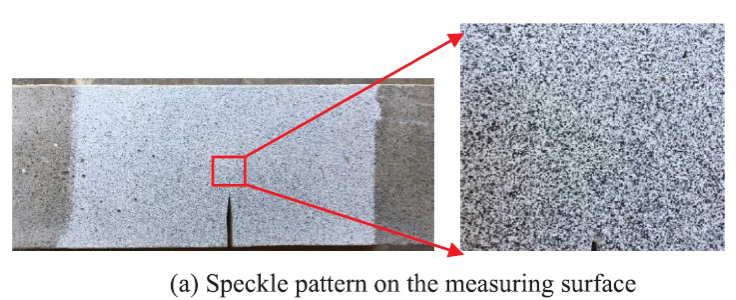

想在混凝土表面做散斑，用高速摄像机进行拍摄，再用软件分析全场应变或位移，看论文和别人都是图三和图四的散斑效果，我喷了白漆然后在远处喷黑色的，让漆尽量散落在表面，出来就是图二和图一左下角的效果，感觉对比度不如图一用手点的点的对比度明显
求大神，帮解答一下，散斑要怎么喷效果好，我做的图一几个地方哪一种会效果好一些呢？

dic测混凝土位移表面散斑制作方法


dic测混凝土位移表面散斑制作方法-1


dic测混凝土位移表面散斑制作方法-2


dic测混凝土位移表面散斑制作方法-3


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼2020-11-03 23:14:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinxing1995

铁虫 (初入文坛)

【答案】应助回帖

高速相机的分辨率比较低，而且噪点很多，一般都是用粗一点的马克笔点出来散斑的，可以参考Analysis of dynamic bending test using ultra high speed DIC and the virtual fields method (2017, IJIE)
赞一下 回复此楼
2楼2020-11-16 20:58:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大头丁1992

新虫 (正式写手)
引用回帖:
2楼: Originally posted by yinxing1995 at 2020-11-16 20:58:48
高速相机的分辨率比较低，而且噪点很多，一般都是用粗一点的马克笔点出来散斑的，可以参考Analysis of dynamic bending test using ultra high speed DIC and the virtual fields method (2017, IJIE)

谢谢，如果不用高速摄像机，用1080p的go pro，是不是点就要小一些呀

发自小木虫IOS客户端
赞一下 回复此楼
3楼2020-11-25 08:48:57
