[求助] 求助关于光波导多层耦合结构的仿真，可有偿

求助关于光波导多层耦合结构的仿真，可有偿
求助关于光波导多层耦合结构的仿真，可有偿-1

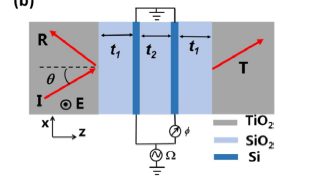

结构左右对称，其中Tio2的长度定义为2微米，Sio2长度为1.1微米（原文），中间si为52纳米（原文），因为两个si板结构对称所以有相同泄露，只需要算一层si就可求得泄露。
问1：上下边界用pmc边界还是周期性的边界（弗洛凯条件）？
这里我考虑因为comsol算特征频率并没加入激励，会自己给激励然后计算，电场是垂直图中结构方向，也就是Ez（面外矢量），我这里用pmc来覆盖上下边界，以达到周期性的条件

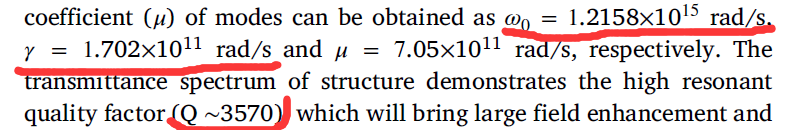

问2：泄露率是求得本征频率虚部么？
问3：因为左右两端为Tio2，
  求助关于光波导多层耦合结构的仿真，可有偿-2
求助关于光波导多层耦合结构的仿真，可有偿-3
与文中有出入，是我边界计算错误还是模型设置错误
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2020-10-12 22:30:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

琳泓-comsol

禁虫 (正式写手)
本帖内容被屏蔽
2楼2020-10-14 06:59:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

琳琳教主

捐助贵宾 (初入文坛)
引用回帖:
2楼: Originally posted by 琳泓-comsol at 2020-10-14 06:59:04
上下周期边界

请问是周期性边界设置弗洛凯还是周期性的
赞一下 回复此楼
3楼2020-10-19 09:25:08
