| 查看: 1007 | 回复: 0 | ||
| 【悬赏金币】回答本帖问题，作者as970710将赠送您 10 个金币 | ||
[求助]
求助，这是马氏体的峰吗？还是其他什么物质
|
||
|

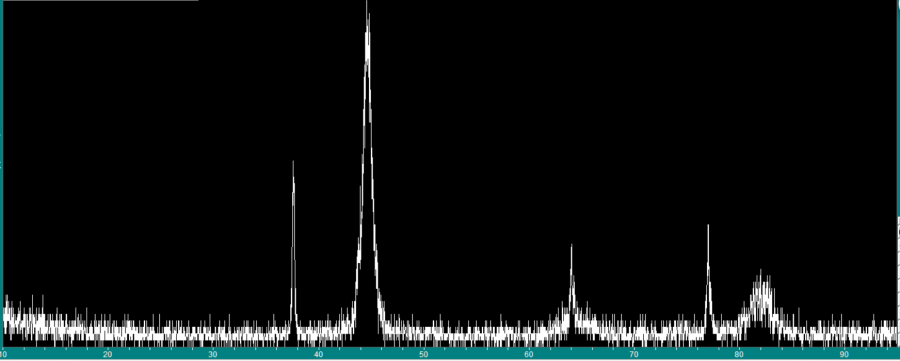

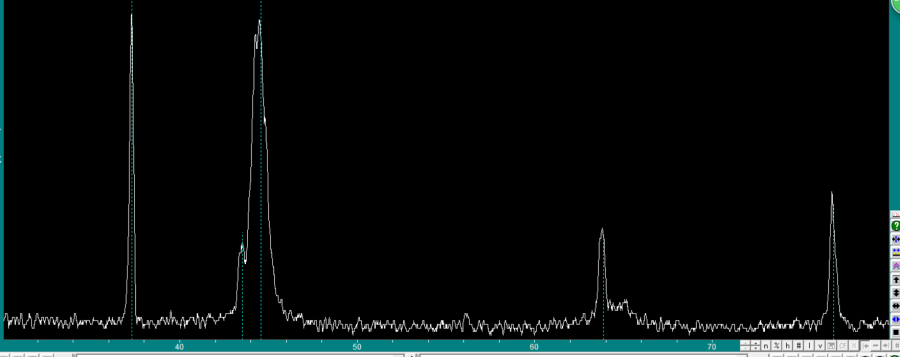

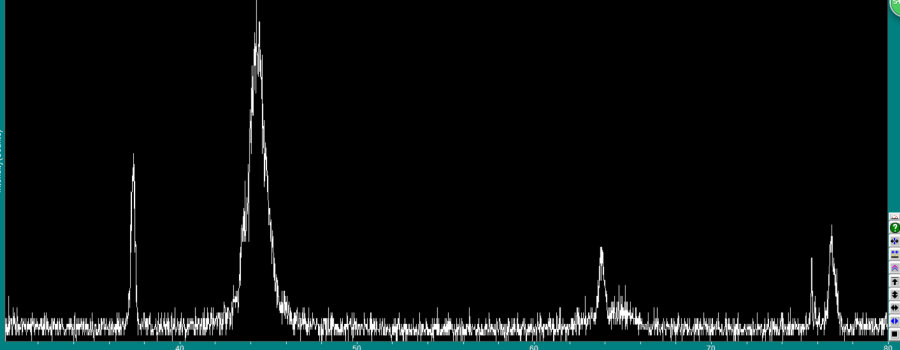

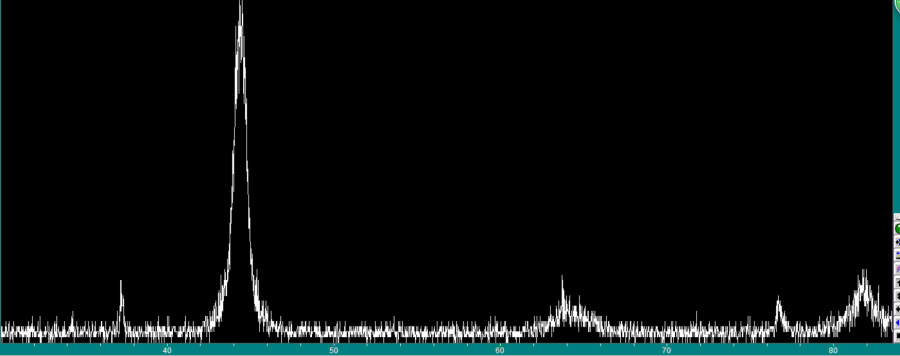

本人是做铸铁的，热处理工艺是先在900℃左右先完全奥氏体化，之后淬火到300摄氏度左右保温，得到铁素体+残余奥氏体。 如图是铸铁保温一个多小时，然后直接水淬的XRD图样（没有经过300℃的保温） 。从理论上完全奥氏体化之后，直接水淬应该是部分的残余奥氏体+马氏体组织。 且马氏体和铁素体都是α-Fe，所以在XRD的表现上应当都差不多。但是这里在37°，和60-80°里的两个峰（60-80°的峰可能和奥氏体，马氏体的峰有重合，但是通过观察，发现有两个峰在37°的峰高的时候也高，在37°的峰低的时候也低），和我认知的奥氏体和铁素体的峰不一样。 所以这里想问一下大家这里37°的峰是什么。而且这个峰在880℃保温1.4H，峰最高，延长保温时间峰明显变小。920℃+1.4-2H保温的峰都很小。但是在960℃保温，1.4-2H的保温时间里，这个峰都很高，这是为什么？  14.PNG  13.PNG  12.PNG  11.PNG |
回复此楼» 猜你喜欢
在MOF中，有没有羧基参加配位的情况
已经有2人回复
-
招2026年入学上海交通大学博士生，急！！！
已经有1人回复
-
无机化学论文润色/翻译怎么收费?
已经有85人回复
-
理论计算合作
已经有0人回复
-
求高校合作
已经有1人回复
-
27级无机化学申博自荐
已经有2人回复
-
Chemdraw免费软件
已经有0人回复
-
单晶结构解析，各类疑难晶体数据处理和答疑
已经有38人回复
-
这个水相反应有没有催化剂促进发生
已经有4人回复
-
Mn Me3TACN
已经有5人回复
40
