应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 高温回火后的钢如何提升其强度和硬度
111/2返回列表12下一页
查看: 3932  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者89139135将赠送您 5 个金币

89139135

新虫 (初入文坛)

[求助] 高温回火后的钢如何提升其强度和硬度 已有2人参与

超高强度钢经过高温回火后硬度和强度大幅下降，后续如何处理才能让高温回火后的钢硬度和强度恢复到高温回火之前的状态？我尝试把高温回火后的钢重新淬火后硬度和强度并没有明显提升，为什么？
回复此楼

» 猜你喜欢
1楼 2020-07-30 11:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

LChuang123

木虫 (著名写手)

【答案】应助回帖

我认为你解决问题的方向出现了偏差，下面意见供参考：
1、高强度钢的热处理本来就是淬火+高温回火，但是前提是淬火要获得95%以上的M组织（不考虑尺寸效应），俗称充分淬火，外在表象就是硬度很高，在0.35%含碳量的前提下要达到48HRC以上；
2、充分淬火的前提是完全奥氏体化+淬火转移时试样本体温度高于AC3线+大于临界冷却速度的介质中冷却；
3、你采用了多种温度奥氏体化，请考虑是否淬火转移时间长了和冷却速度慢了。
4、请观察一下淬火后回火前的金相组织。
赞一下(1人) 回复此楼
10楼2020-08-13 20:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

iwukexin

新虫 (正式写手)
最好是淬火返修，实在不行喷砂试试

发自小木虫IOS客户端
赞一下 回复此楼
2楼2020-07-30 12:13:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

89139135

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by iwukexin at 2020-07-30 12:13:35
最好是淬火返修，实在不行喷砂试试

你好，多谢！可以大致说一下淬火返修的流程吗？另外喷砂只能对零件表面有效，对内部没效果的
赞一下 回复此楼
3楼2020-07-30 14:48:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iwukexin

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 89139135 at 2020-07-30 14:48:17
你好，多谢！可以大致说一下淬火返修的流程吗？另外喷砂只能对零件表面有效，对内部没效果的...

喷砂也是没办法的办法。你的淬火工艺是什么？
赞一下 回复此楼
4楼2020-07-30 20:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

89139135

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by iwukexin at 2020-07-30 20:28:22
喷砂也是没办法的办法。你的淬火工艺是什么？...

淬火工艺：870/1h+水淬；950/1h+水淬；1000/1h+水淬 这三个温度都试过，硬度和强度还是没有提升
赞一下 回复此楼
5楼2020-07-30 21:27:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abcsunke

木虫 (著名写手)
看看组织

发自小木虫IOS客户端
回复此楼
6楼2020-07-30 21:31:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iwukexin

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 89139135 at 2020-07-30 21:27:11
淬火工艺：870/1h+水淬；950/1h+水淬；1000/1h+水淬 这三个温度都试过，硬度和强度还是没有提升...

什么材料？用这么高的淬火温度？一般不用这么高的温度淬火。另外回火温度可以尝试降低。

发自小木虫IOS客户端
赞一下 回复此楼
7楼2020-07-31 11:44:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

89139135

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by abcsunke at 2020-07-30 21:31:54
看看组织

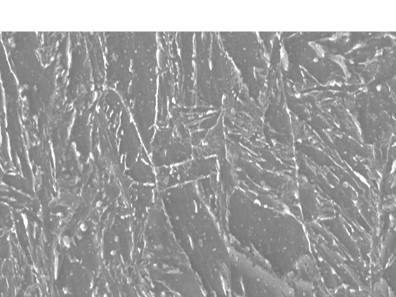

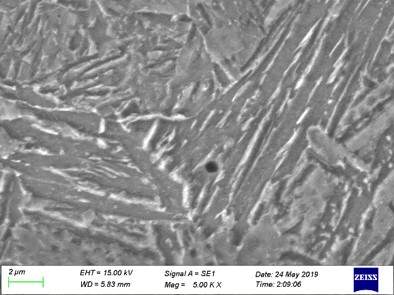

原始组织为热处理前组织，硬度为360HV，另外一张是1000度保温一小时后油淬的组织，硬度约为375HV
高温回火后的钢如何提升其强度和硬度


高温回火后的钢如何提升其强度和硬度-1
赞一下 回复此楼
8楼2020-07-31 15:18:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

89139135

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by iwukexin at 2020-07-31 11:44:09
什么材料？用这么高的淬火温度？一般不用这么高的温度淬火。另外回火温度可以尝试降低。
...

300M超高强度钢，800度、 850、900、950、1000度淬火都试过，然后水淬和油淬都试过，硬度都只有380HV左右。我还没有经过回火处理，只是原来的试样是3D打印做的，在做的过程中被自回火了
赞一下 回复此楼
9楼2020-07-31 15:21:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 89139135 的主题更新
111/2返回列表12下一页
不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 能源材料化学课题组招收硕士研究生8-10名 +4 脱颖而出 2026-03-16 10/500 2026-03-18 20:59 by 脱颖而出
[考研] 085600材料与化工 +5 安全上岸！ 2026-03-16 5/250 2026-03-18 15:33 by cmz0325
[考研] 化工学硕306求调剂 +10 42838695 2026-03-12 10/500 2026-03-18 14:42 by haxia
[考研] 0854可跨调剂，一作一项核心论文五项专利，省、国级证书40+数一英一287 +8 小李0854 2026-03-16 8/400 2026-03-18 14:35 by 搏击518
[考研] 085601材料工程专硕求调剂 +6 慕寒mio 2026-03-16 6/300 2026-03-18 14:26 by 007_lilei
[考研] 302求调剂 +10 呼呼呼。。。。 2026-03-17 10/500 2026-03-18 12:45 by Linda Hu
[考研] 307求调剂 +3 冷笙123 2026-03-17 3/150 2026-03-18 09:55 by macy2011
[考研] 334求调剂 +3 志存高远意在机� 2026-03-16 3/150 2026-03-18 08:34 by lm4875102
[考研] 268求调剂 +8 一定有学上- 2026-03-14 9/450 2026-03-17 17:47 by laoshidan
[考研] 290求调剂 +6 孔志浩 2026-03-12 11/550 2026-03-17 14:41 by 周舟舟77
[考研] 0703 物理化学调剂 +3 我可以上岸的对� 2026-03-13 5/250 2026-03-16 10:50 by 我可以上岸的对�
[考研] 求老师收留调剂 +4 jiang姜66 2026-03-14 5/250 2026-03-15 20:11 by Winj1e
[考研] 材料与化工 323 英一+数二+物化，一志愿：哈工大 本人本科双一流 +4 自由的_飞翔 2026-03-13 5/250 2026-03-14 19:39 by hmn_wj
[考研] 297求调剂 +4 学海漂泊 2026-03-13 4/200 2026-03-14 11:51 by 热情沙漠
[考研] 266求调剂 +4 学员97LZgn 2026-03-13 4/200 2026-03-14 08:37 by zhukairuo
[考研] 求材料调剂 085600英一数二总分302 前三科235 精通机器学习 一志愿哈工大 +4 林yaxin 2026-03-12 4/200 2026-03-13 22:04 by 星空星月
[考研] 307求调剂 +5 超级伊昂大王 2026-03-12 5/250 2026-03-13 15:56 by 棒棒球手
[考研] 274求调剂 +3 S.H1 2026-03-12 3/150 2026-03-13 15:15 by JourneyLucky
[考研] 085600材料与化工 309分请求调剂 +7 dtdxzxx 2026-03-12 8/400 2026-03-13 14:43 by jxchenghu
[考研] 333求调剂 +3 152697 2026-03-12 4/200 2026-03-13 07:08 by Iveryant
信息提示
关闭
请填处理意见
关闭
