应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 高温回火后的钢如何提升其强度和硬度
112/2返回列表上一页12
查看: 3776  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者89139135将赠送您 5 个金币

89139135

新虫 (初入文坛)
引用回帖:
10楼: Originally posted by LChuang123 at 2020-08-13 20:15:08
我认为你解决问题的方向出现了偏差，下面意见供参考：
1、高强度钢的热处理本来就是淬火+高温回火，但是前提是淬火要获得95%以上的M组织（不考虑尺寸效应），俗称充分淬火，外在表象就是硬度很高，在0.35%含碳量的 ...

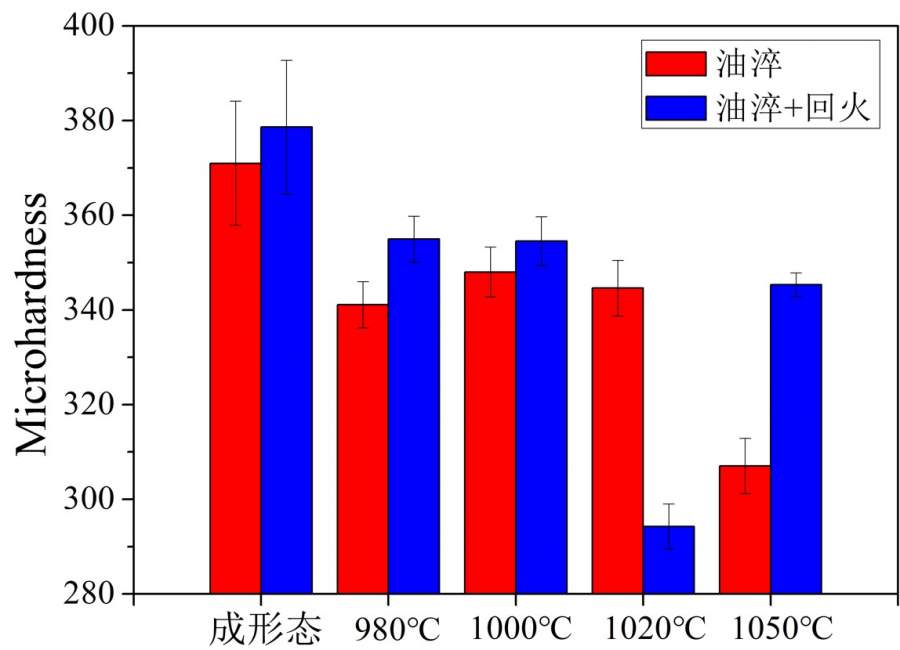

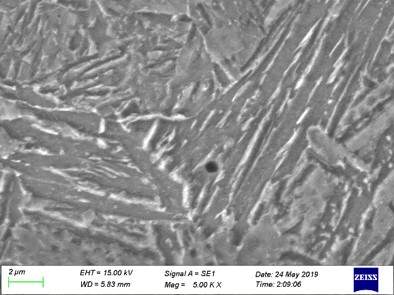

谢谢你的分析与建议，我觉得很有道理。其中某些方面我也已经做了实验进行了探索。油淬后的组织也分析了一下，得到的是板条马氏体，只是马氏体的宽度有点大，约为0.5~1.07μm。图片给出了1000度1h油淬的组织、1000度1h油淬+300度2h回火空冷的组织，以及其他奥氏体化温度油淬和油淬+回火的显微硬度。用热膨胀仪测量一下原试样完全奥氏体化温度约为1000度。另外用水淬也试过，硬度只比油淬高一点点。目前分析是不是淬火1h时间过长了？另外淬火换成冰水或液氮会不会有效，你觉得淬火这两种冷却介质有尝试的意义不？谢谢指导！
高温回火后的钢如何提升其强度和硬度


高温回火后的钢如何提升其强度和硬度-1


高温回火后的钢如何提升其强度和硬度-2


高温回火后的钢如何提升其强度和硬度-3
赞一下 回复此楼
11楼2020-08-17 09:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 89139135 的主题更新
112/2返回列表上一页12
不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
