求助大虾，最近用FLUENT做Re=1000的二维圆柱绕流流场分析
|
|
|

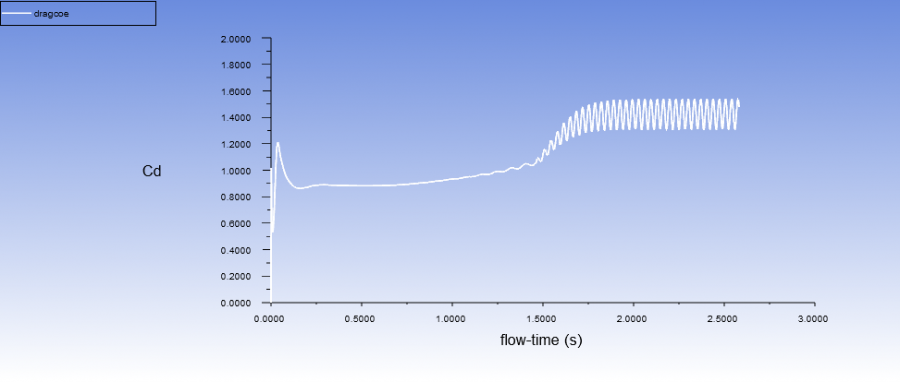

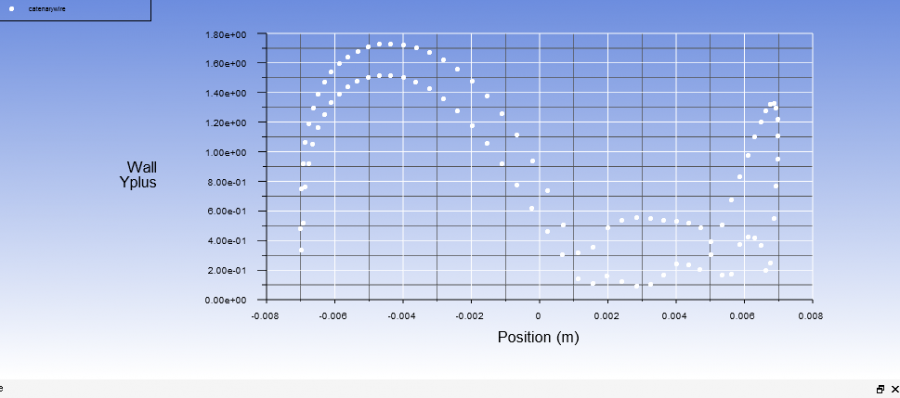

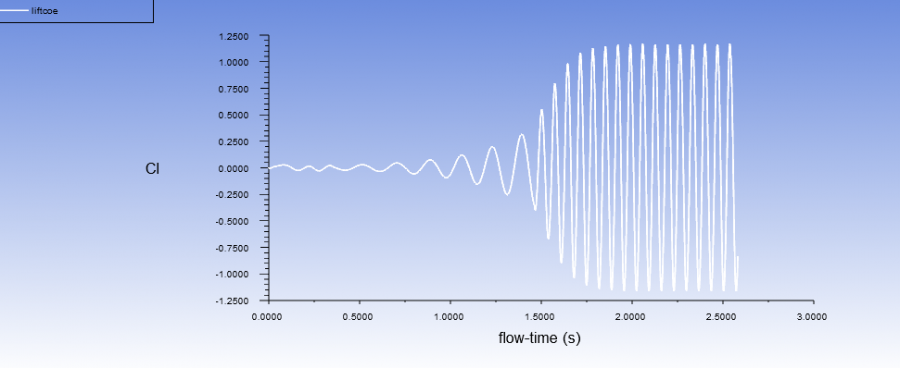

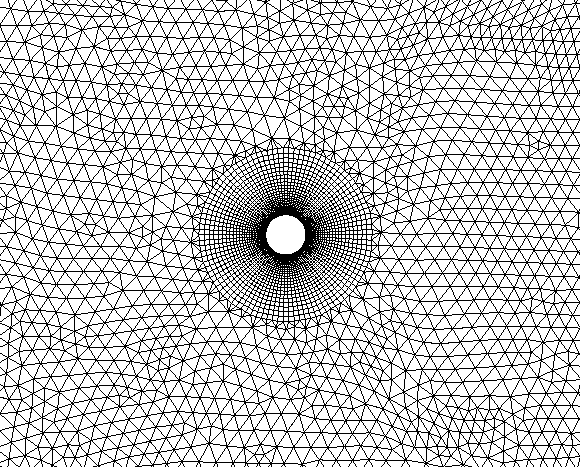

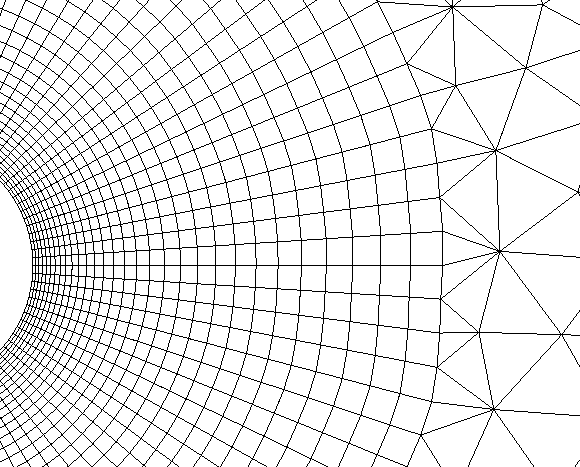

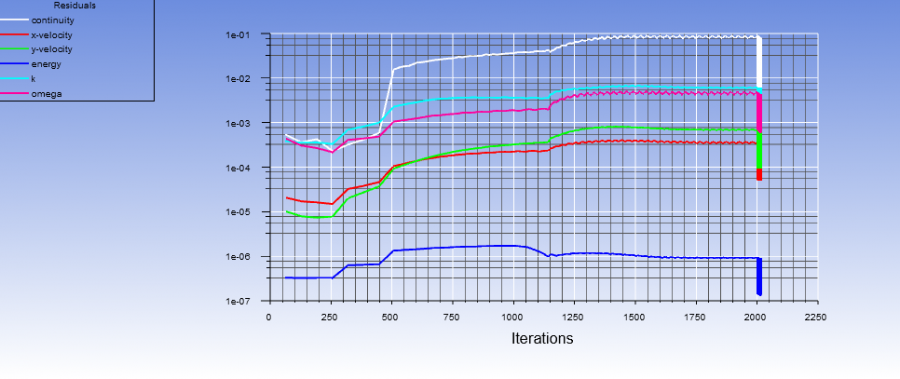

求助大虾，最近用fluent做re=1000的二维圆柱绕流流场分析，出现了如下问题： 收敛曲线出现先下降（第1段）后上升（第2段）最后连续性残差在0.1处波动（第3daunt），到达了准稳态？另外计算的平均阻力系数为1.43（参考值应为1.2，误差19.17%）,st提取出来为0.233（参考值为0.21，误差11.09%），时均面积平均努赛尔数为17.711（hipe实验式的参考值为15.181，误差16.68%）？ 计算时的亚松弛设为0.4，压力-速度耦合采piso格式（领域校正为1次），湍流模型为sst k-w模型（开启低雷诺数校正）。 为什么残差出现如上情况呢？计算所得的数据为什么误差这么大哩？难道网格不行吗?我用的mesh软件划分的，y+基本就在1左右  残差曲线.png  升力系数曲线.png  阻力系数曲线.png  y+.png  二维圆柱典型的网格划分图.png  二维圆柱膨胀层四边形网格划分图.png@wuming524 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : FFF-3-01600.cas.gz
- 附件 2 : FFF-3-01600.dat.gz
2020-06-28 10:32:38, 1.03 M
2020-06-28 10:32:40, 7.57 M
» 猜你喜欢
人气不行了
已经有8人回复
-
filecode，4个jtjc了
已经有15人回复
-
今天基金会出结果吗？20260819
已经有17人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有9人回复
-
时间戳今天，20号变了
已经有5人回复
-
2026国自然函评费到账
已经有9人回复
-
放榜前的不淡定
已经有14人回复
-
建议基金发布提前给出明确的时间点
已经有13人回复
-
今日不放榜？网传国自然预计 8 月 27 日可查结果
已经有20人回复
Tscallion
金虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 1499.7
- 散金: 740
- 红花: 2
- 帖子: 1898
- 在线: 52.8小时
- 虫号: 3099340
- 注册: 2014-03-29
- 性别: GG
- 专业: 传热传质学
2楼2020-07-03 20:35:50
2469675268
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 101.8
- 帖子: 31
- 在线: 10.4小时
- 虫号: 21776580
- 注册: 2020-04-10
- 性别: GG
- 专业: 传热传质学
送红花一朵 |

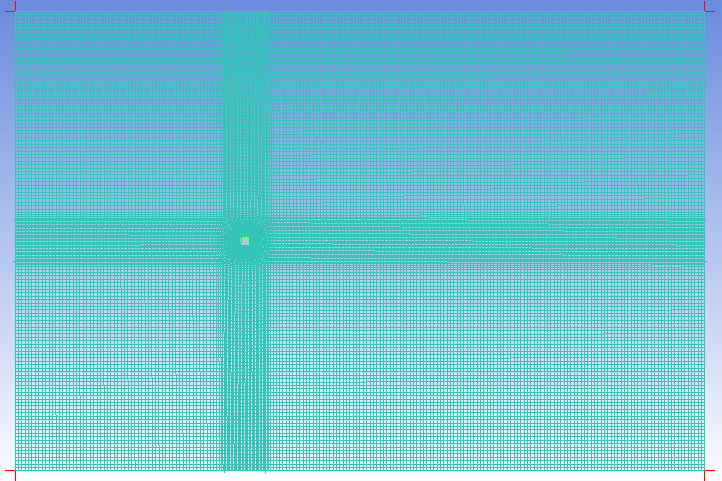

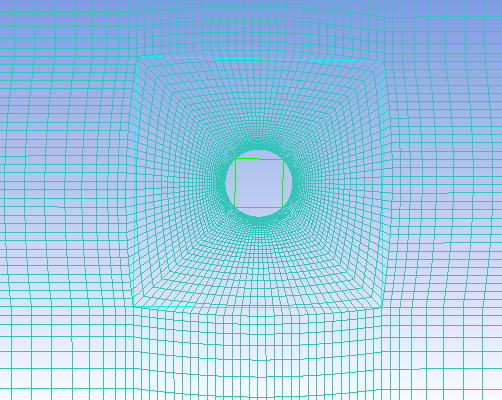

首先谢谢您的回答，在您回复前我用ICEM的块划分功能画了如下网格，但是计算的平均阻力系数为1.4348，并没有多大改善，而时均面积平均努赛尔数为17.363（hipe实验式的参考值为15.181，误差14.37%）。因此，我认为雷诺数1000下二维圆柱绕流使用SST k-w模型，与你所说的网格无关，我认为这是因为sst k-w模型高估了圆柱后湍流尾流的影响，这与湍流模型的选择有关、以及维度（三维）有关，我准备实验一下SST k-w 模型、les模型、2维模型、3维模型它们的交叉混合模型，不知道你之前有没有做过临界雷诺数下阻力系数相关的验证？可不可以给我提点建议。   ICEMW网格划分图.png  ICEM近壁网格细节图.png |
3楼2020-07-09 13:54:12
