[交流] 扫描电镜低加速电压成像

扫描电镜的加速电压与束流强度对成像有着决定性的影响。

通常来说,操作人员更愿意使用更高的加速电压去成像,当加速电压较大时,信噪比更好,分辨率更高,更容易得到“清晰”的图像。但低加速电压却是当今扫描电镜的发展趋势,这是什么原因呢?今天,这篇文章将围绕“低加速电压成像”展开讨论。

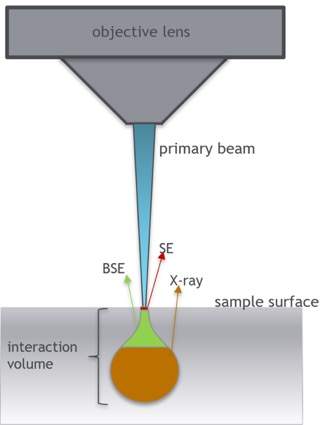

电子束与样品相互作用将会激发出多种电子信号,包括背散射电子(BSE)、二次电子(SE)等。二次电子(SE)主要表征样品的表面形貌信息,激发深度一般低于 10nm,主要表征样品的表面形貌信息。

扫描电镜低加速电压成像



当使用较高加速电压去观测样品,二次电子来自样品表面 5~10nm 范围,最表层的形貌被削弱,甚至掩盖;而用低加速电压观测样品时,由于入射电子束与样品的相互作用小,信号更多来源于材料的表面,加速电压越低,观测的形貌效果越接近表层,且低加速电压对样品的损伤也较小。

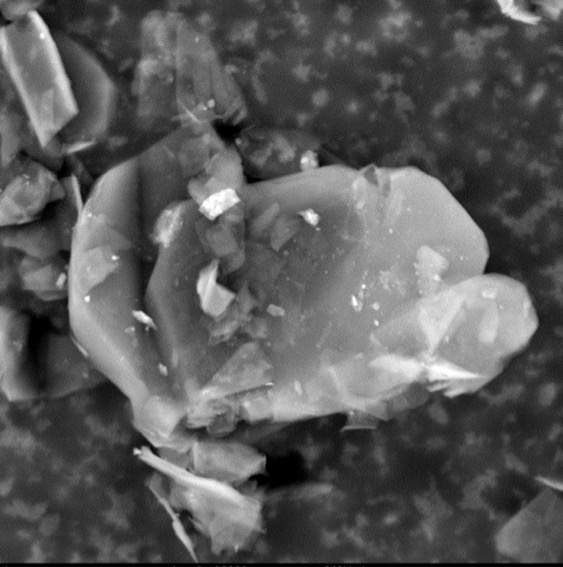

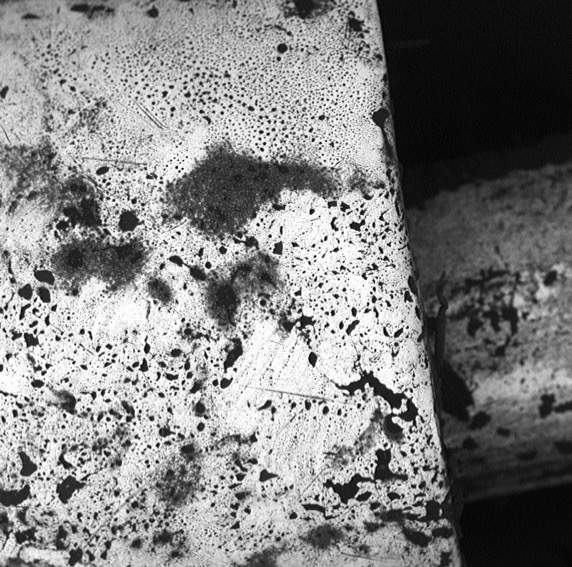

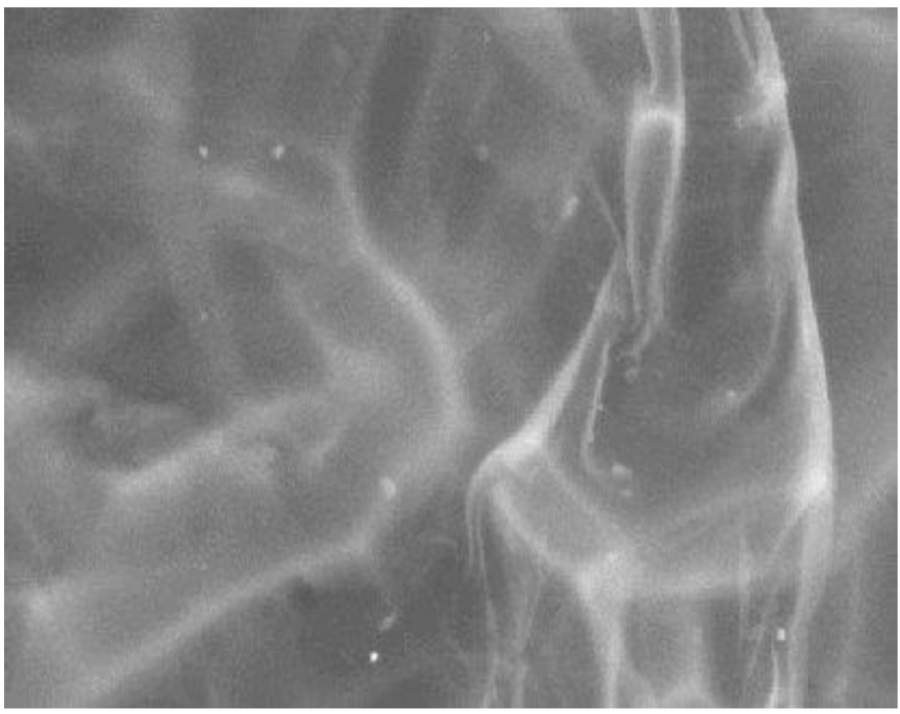

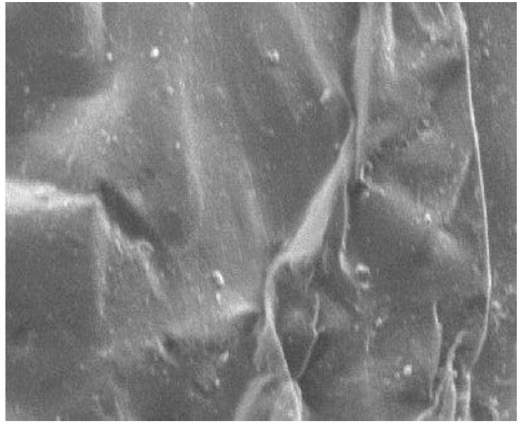

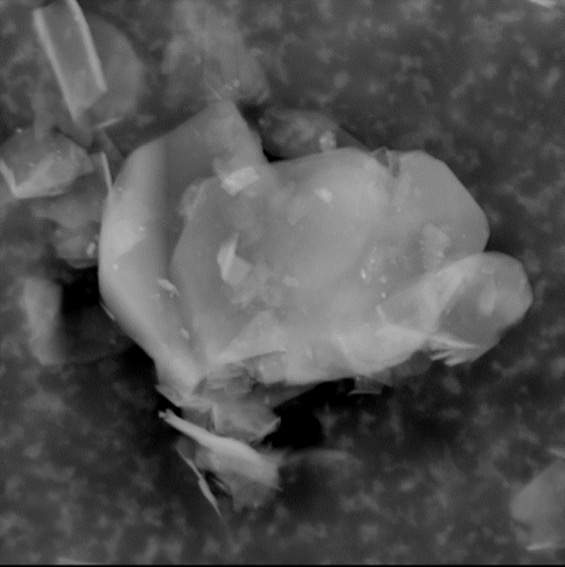

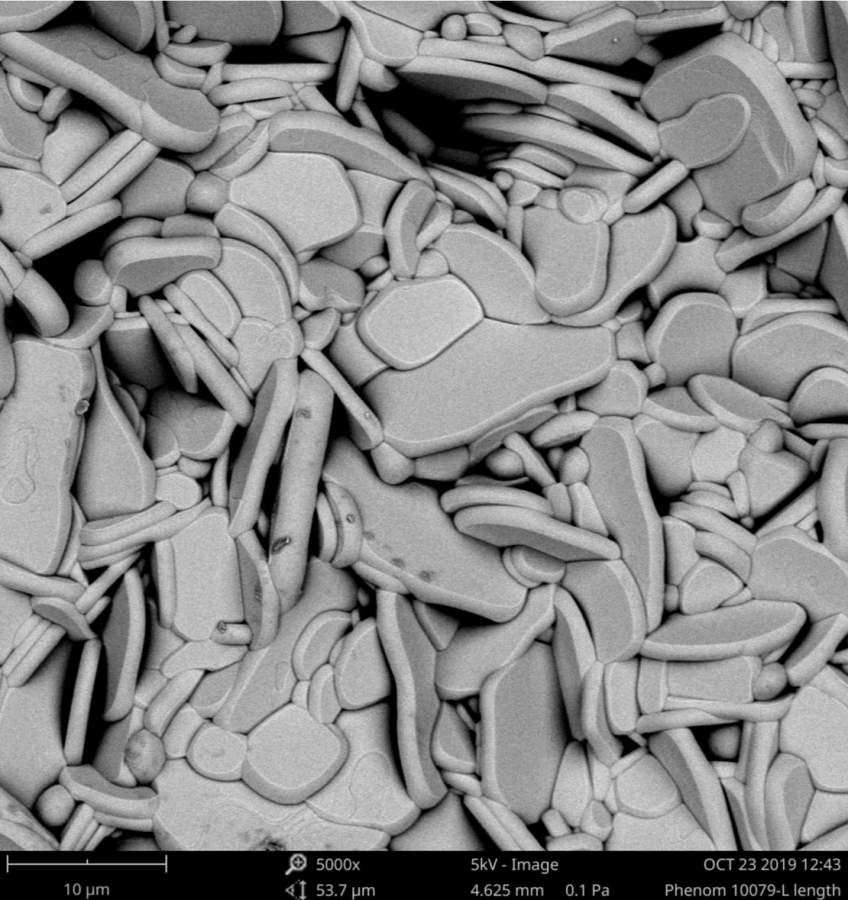

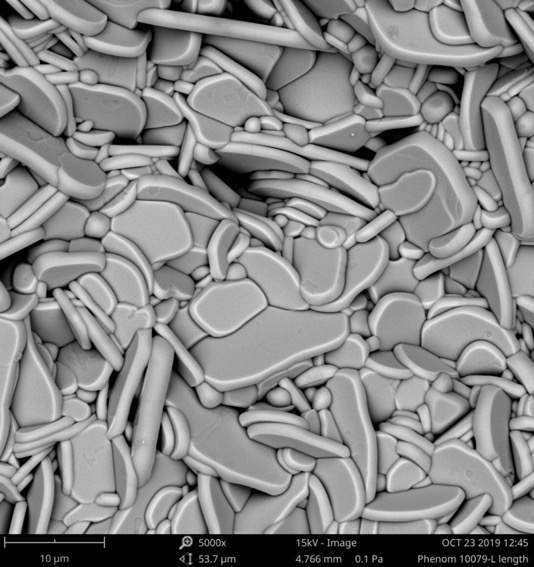

现在,通过几组照片,让大家更好地理解低加速电压成像的优势:

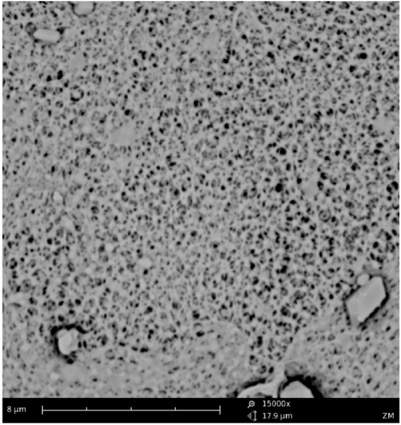

扫描电镜低加速电压成像-1


扫描电镜低加速电压成像-2


扫描电镜低加速电压成像-3


扫描电镜低加速电压成像-4


扫描电镜低加速电压成像-5


扫描电镜低加速电压成像-6


扫描电镜低加速电压成像-7


扫描电镜低加速电压成像-8


扫描电镜低加速电压成像-9
