| 查看: 4109 | 回复: 19 | ||||
[求助]
水性聚氨酯乳化分散总是不成功 已有6人参与
|
||||

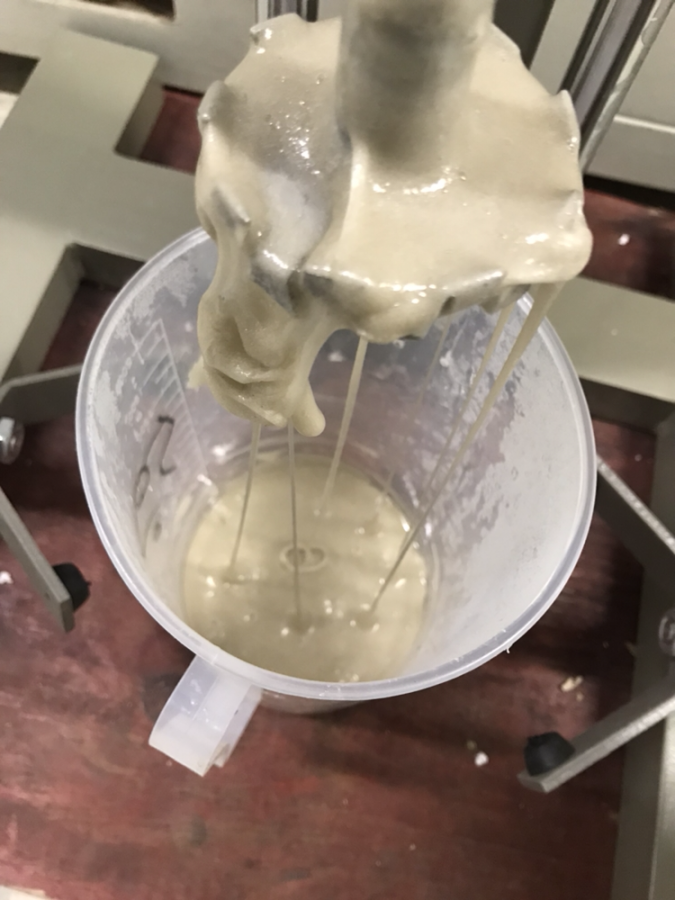

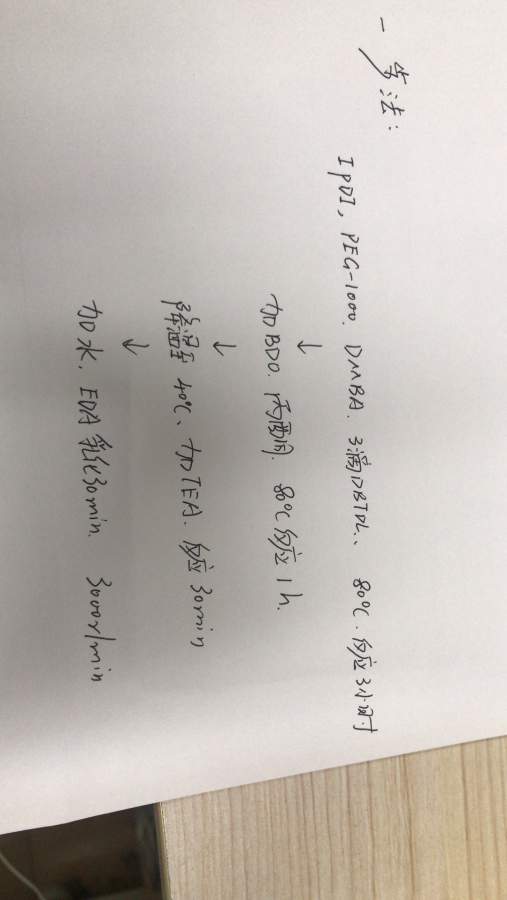

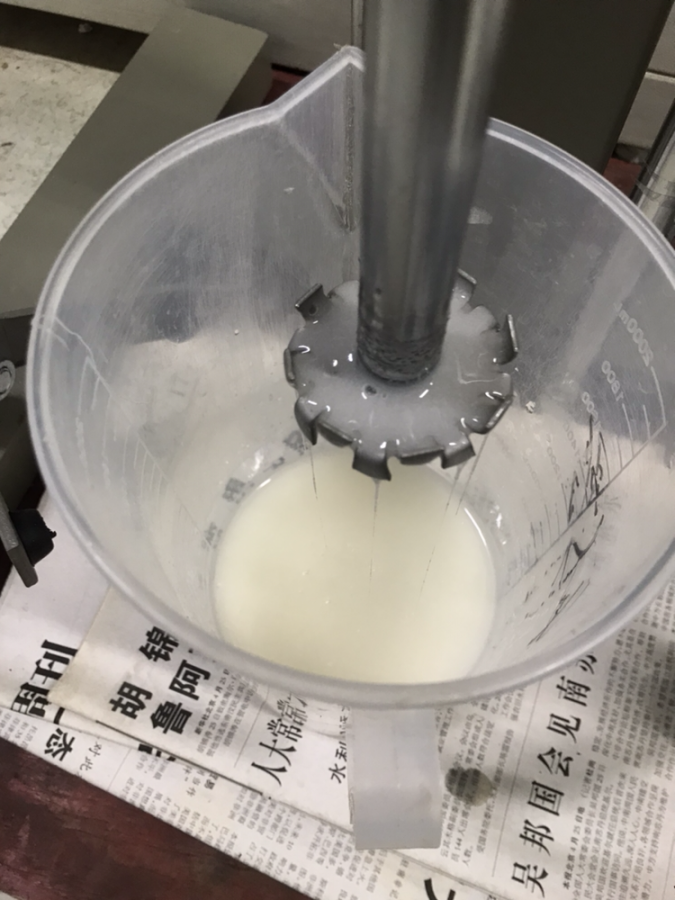

我是IPDI，PEG1000，催化剂，DMBA，BDO，TEA，一步法和两步法都试过，反应温度80度，R值1.3，DMBA量是4.5%、5%，BDO量是5%，最后后扩链的EDA是用来反应剩余的-NCO。这种现象是分散乳化的时候爆聚了吗？塑料杯底部还发热  发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
26申博自荐
已经有4人回复
-
职称评审没过，求安慰
已经有57人回复
-
最近几年招的学生写论文不引自己组发的文章
已经有8人回复
-
A期刊撤稿
已经有4人回复
mujing-123
专家顾问 (职业作家)
不疯魔不成活
-
专家经验: +433 - PEPI: 1
- 应助: 310 (大学生)
- 贵宾: 0.209
- 金币: 27862.2
- 红花: 72
- 帖子: 3540
- 在线: 257.4小时
- 虫号: 997326
- 注册: 2010-04-15
- 专业: 高分子合成化学
- 管辖: 高分子
【答案】应助回帖
| 之前做过以PEG为软段的阳离子型PU，没有你说的这些问题；看你的配方，应该不是做不出来的；这样，IPDI先和PEG1000反应1-2h，然后加DMBA、BDO、催化剂反应，再反应个2-3h，总反应时间在4-5h，温度80℃可以的，中间根据情况加丙酮降黏，这个体系，加单体总质量的10-20%丙酮应该足够降黏了，若是加丙酮降黏后会出现沸腾，你就将温度降到65-70℃之间；预聚结束降到40℃，加丙酮稀释，加TEA反应5-10min即可，再倒入分散盘中，加去离子水分散、完全转相成乳液；之后，EDA配成10%的溶液、滴加入已经形成乳液的体系。你的R值1.3我不知道具体是哪步R值，总之，若是保证入水分散前R值为1.3，略微低了点儿不过也还好，最低不要低于1.2了；EDA后扩链，残留NCO的70%扩链就好 |
» 本帖已获得的红花（最新10朵）
zhou0203040910楼2017-12-19 15:19:01
mujing-123
专家顾问 (职业作家)
不疯魔不成活
-
专家经验: +433 - PEPI: 1
- 应助: 310 (大学生)
- 贵宾: 0.209
- 金币: 27862.2
- 红花: 72
- 帖子: 3540
- 在线: 257.4小时
- 虫号: 997326
- 注册: 2010-04-15
- 专业: 高分子合成化学
- 管辖: 高分子
3楼2017-12-18 13:45:29
异氰酸酯
铁杆木虫 (正式写手)
- 应助: 49 (小学生)
- 贵宾: 0.141
- 金币: 8866.7
- 散金: 115
- 红花: 12
- 帖子: 445
- 在线: 463.8小时
- 虫号: 1886846
- 注册: 2012-07-10
- 性别: GG
- 专业: 高分子合成化学
【答案】应助回帖
感谢参与，应助指数 +1
| 亲水链段太多，亲水性太强，不是乳液而是接近溶液了，所以做出来像浆糊。 |
» 本帖已获得的红花（最新10朵）
5楼2017-12-18 16:36:43
异氰酸酯
铁杆木虫 (正式写手)
- 应助: 49 (小学生)
- 贵宾: 0.141
- 金币: 8866.7
- 散金: 115
- 红花: 12
- 帖子: 445
- 在线: 463.8小时
- 虫号: 1886846
- 注册: 2012-07-10
- 性别: GG
- 专业: 高分子合成化学
7楼2017-12-18 16:50:21
jy3034893
金虫 (小有名气)
- 应助: 13 (小学生)
- 金币: 1464.4
- 红花: 1
- 帖子: 52
- 在线: 40.2小时
- 虫号: 1358966
- 注册: 2011-08-02
- 性别: GG
- 专业: 有机合成
2楼2017-12-18 11:16:25
4楼2017-12-18 16:29:25
6楼2017-12-18 16:43:58
8楼2017-12-18 16:52:35
zhu2du1314
木虫 (职业作家)
- 应助: 154 (高中生)
- 金币: 3863.9
- 散金: 3394
- 红花: 35
- 沙发: 15
- 帖子: 3973
- 在线: 858.6小时
- 虫号: 1435764
- 注册: 2011-10-10
- 专业: 高分子合成化学
9楼2017-12-19 08:00:42
