[求助] 选哪些数据画图来看孔径分布？ 已有2人参与

刚测完BET 选哪些数据来做图！这四张数据都可以做图吗？茫然了！求大神教教我

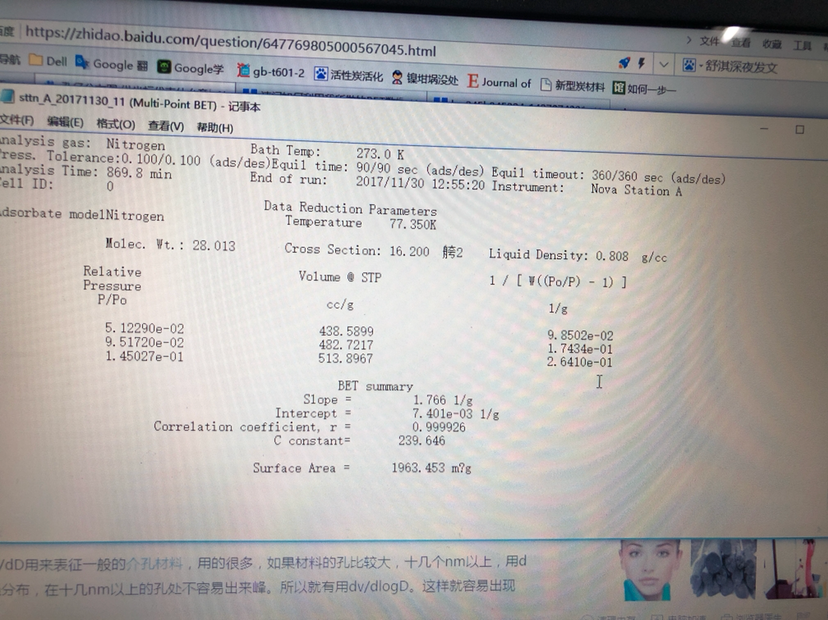

选哪些数据画图来看孔径分布？


选哪些数据画图来看孔径分布？-1


选哪些数据画图来看孔径分布？-2


选哪些数据画图来看孔径分布？-3


@langzhizhou 发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

材料合成与表征 猫眼看世界

» 猜你喜欢
1楼 2017-12-06 15:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

15621001821

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1

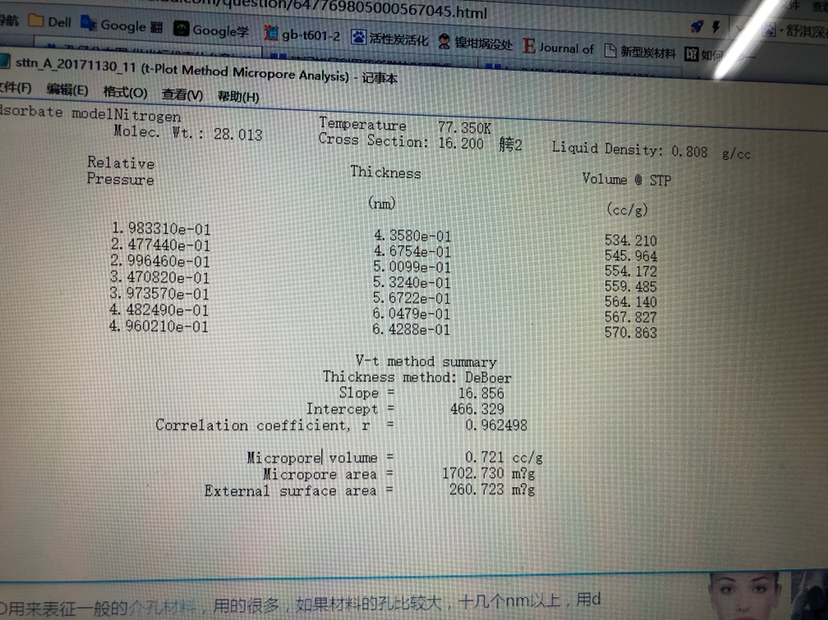

首先，第一个图是t图法计算的结果，从数据中看出，微孔面积远比外表面积大，并且能读出微孔体积的数据。再对比图二，BJH分析出的孔体积，你会发现，图1计算的微孔孔体积（<2nm）比图2BJH分析的介孔（1.7nm-300nm）孔体积大得多，说明你的样品主要是微孔和少量的介孔。这就是为什么你做出的BJH孔径分布没有明显的峰的原因。建议你让测样的人给你调用类似HK这样微孔分析方法，然后再做孔径分布图，肯定有你想要的结果。
另外，你问我的，孔体积Pore volume那列和dV/（dlogD）那列单位一样，有什么区别？孔体积那一列随着孔径的增大一直是上升的，那这个孔体积应该就是Cumulative Pore Volume（累积孔体积），比如（3.0486，0.012123）这个点，是说孔径小于等于3.0486nm的总孔体积是0.012123cc/g。这样你就明白了dV/dD和dV/dlogD就是反映不同孔径尺寸对应的孔体积分布，只是前者更能体现出小孔区域的分布，后者更能清晰的体现出大孔区域的分布。
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

褚宏宇
10楼2017-12-07 19:53:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014_小胖子

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
横坐标 pore diameter孔径   纵坐标dV/dD（cm3 g-1 nm-1）
赞一下(1人) 回复此楼
Be a doer and not a critic.
2楼2017-12-06 15:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15621001821

金虫 (小有名气)
★
2014_小胖子: 金币+1 2017-12-07 14:57:18

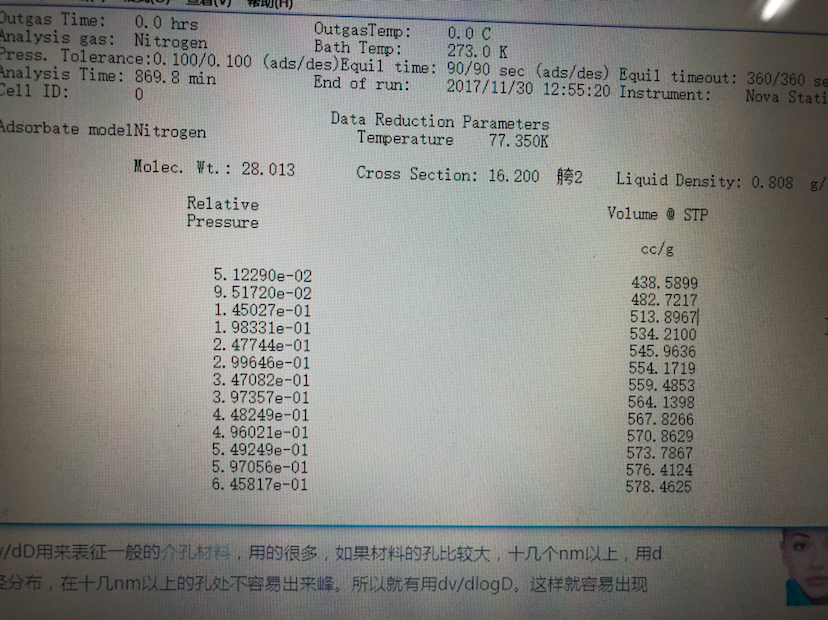

看单位cc/g，就知道dV(logd)应该就是dV/dlogD了，用这个和Diameter作出孔径分布图。第三幅图数据也做一个N2吸附等温线图。有这两个图就够了。

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

褚宏宇
5楼2017-12-07 13:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

褚宏宇

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 2014_小胖子 at 2017-12-06 15:36:13
横坐标 pore diameter孔径   纵坐标dV/dD（cm3 g-1 nm-1）

您好 您看我数据里没有dD这组数据啊

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-12-06 15:54:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褚宏宇

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 2014_小胖子 at 2017-12-06 15:36:13
横坐标 pore diameter孔径   纵坐标dV/dD（cm3 g-1 nm-1）

我数据里只有dV（d）和dV（logd）

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-12-06 15:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014_小胖子

版主 (著名写手)
引用回帖:
4楼: Originally posted by 褚宏宇 at 2017-12-06 15:55:31
我数据里只有dV（d）和dV（logd）
...

应该就是你第二个图里面的pore volume那一列数据

还有一种表述就是横坐标pore width 就是你第二个图的第一列数据
纵坐标就是pore volume 第二个图的第二列数据
单位和我第一次给你说的一样
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

褚宏宇
Be a doer and not a critic.
6楼2017-12-07 15:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褚宏宇

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by 15621001821 at 2017-12-07 13:44:03
看单位cc/g，就知道dV(logd)应该就是dV/dlogD了，用这个和Diameter作出孔径分布图。第三幅图数据也做一个N2吸附等温线图。有这两个图就够了。

第二行proe volume与dV（logd）单位一样 他俩有什么区别吗？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-12-07 15:11:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褚宏宇

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by 2014_小胖子 at 2017-12-07 15:02:35
应该就是你第二个图里面的pore volume那一列数据

还有一种表述就是横坐标pore width 就是你第二个图的第一列数据
纵坐标就是pore volume 第二个图的第二列数据
单位和我第一次给你说的一样...

我似乎明白了！pore volume的单位是cm3/g。第二幅图第四列那个数据是你告诉我cm3/nm/g 。第二列数据和第四列数据都可以做孔径分布么？

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-12-07 15:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褚宏宇

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 褚宏宇 at 2017-12-07 15:11:44
第二行proe volume与dV（logd）单位一样 他俩有什么区别吗？
...

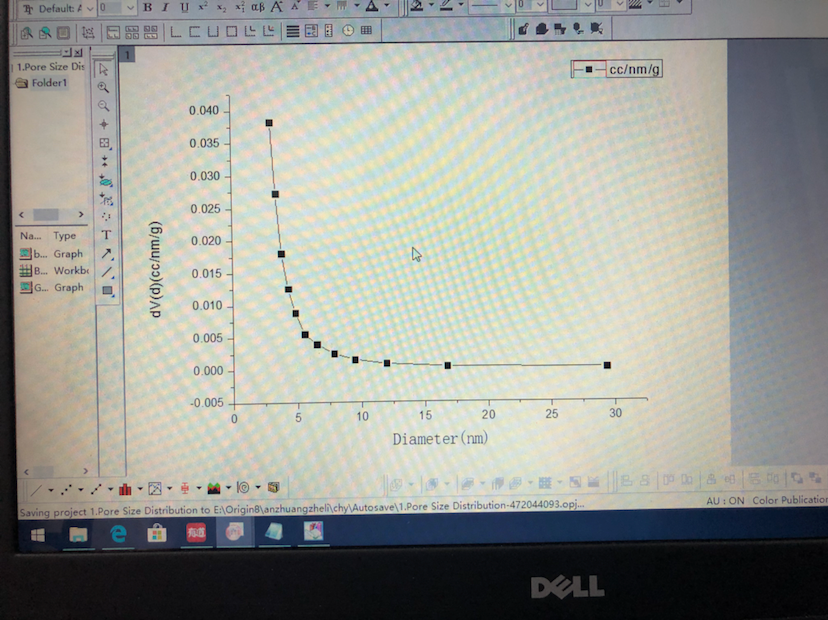

这是我做的图 没有出现在正态分布的那种峰
选哪些数据画图来看孔径分布？-4



发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-12-07 15:18:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
