best17

捐助贵宾 (正式写手)
引用回帖:
5楼: Originally posted by 15621001821 at 2017-12-07 13:44:03
看单位cc/g，就知道dV(logd)应该就是dV/dlogD了，用这个和Diameter作出孔径分布图。第三幅图数据也做一个N2吸附等温线图。有这两个图就够了。

应该是第四列额数据吧，单位cc/nm/g，孔体积对孔宽的微分数据dV/dlogD
赞一下 回复此楼
11楼2017-12-08 11:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15621001821

金虫 (小有名气)
引用回帖:
11楼: Originally posted by best17 at 2017-12-08 11:32:49
应该是第四列额数据吧，单位cc/nm/g，孔体积对孔宽的微分数据dV/dlogD...

第四列数据是dV/dD，单位cc/nm/g。dV/dlogD单位是cc/g。这两个对孔径作图都能反应孔径分布，具体看我之前的回复。

发自小木虫Android客户端
赞一下 回复此楼
12楼2017-12-08 17:18:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褚宏宇

新虫 (初入文坛)
送红花一朵
引用回帖:
10楼: Originally posted by 15621001821 at 2017-12-07 19:53:27
首先，第一个图是t图法计算的结果，从数据中看出，微孔面积远比外表面积大，并且能读出微孔体积的数据。再对比图二，BJH分析出的孔体积，你会发现，图1计算的微孔孔体积（<2nm）比图2BJH分析的介孔（1.7nm-3 ...

谢谢啦

发自小木虫IOS客户端
回复此楼
13楼2017-12-09 09:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

褚宏宇

新虫 (初入文坛)
引用回帖:
10楼: Originally posted by 15621001821 at 2017-12-07 19:53:27
首先，第一个图是t图法计算的结果，从数据中看出，微孔面积远比外表面积大，并且能读出微孔体积的数据。再对比图二，BJH分析出的孔体积，你会发现，图1计算的微孔孔体积（<2nm）比图2BJH分析的介孔（1.7nm-3 ...

您好 我还有问题需要麻烦您！

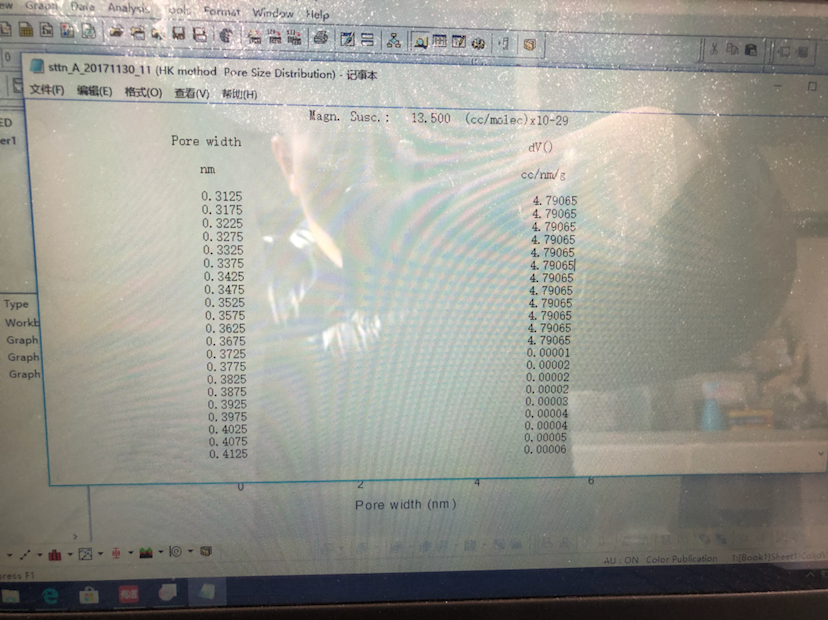

我已经按您说的把HK数据导出来了！我发现前十二个数据由孔径的增加dV的值没有变化！这是为什么呢？图2是我把HK数据做成图感觉不对劲，图3是我把前十二个数据删除了 得出来的图！
选哪些数据画图来看孔径分布？


选哪些数据画图来看孔径分布？-1


选哪些数据画图来看孔径分布？-2



发自小木虫IOS客户端
赞一下 回复此楼
14楼2017-12-11 11:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小马二娃

新虫 (初入文坛)
所以题主解决问题了吗，用的是什么做的纵坐标呀，求分享，我也碰到了类似的问题，谢谢！
赞一下 回复此楼
15楼2018-02-08 14:50:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
