请教Ansys热分析边界条件
|
|

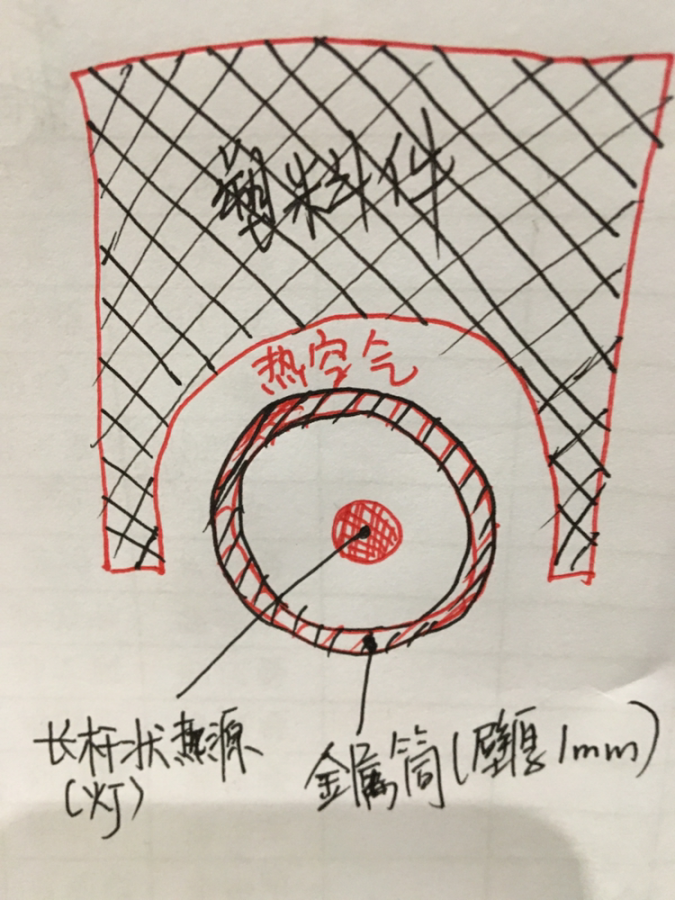

请问哪位大侠能给帮忙指点一二？ 想对下图所示塑料件进行稳态及瞬态热分析，求其变形。此图是个横截面，塑料件下方半包围着一根两端不封闭的金属管，金属管中心是热源（一根长杆状灯），其余部位填充空气。热源（灯）温度已知200摄氏度左右，塑料件上，左，右面应该是热对流，但下方要怎样施加边界条件？对流？辐射？如果金属筒外表面温度是已知的呢？  发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
2026博士还有哪些学校有名额
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
上海大学实验技术岗位非升即走
已经有5人回复
-
窗边初夏的小雨
已经有11人回复
-
西南大学考核制博士
已经有7人回复
-
裁员滚滚，退居二线
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS铸造模拟热-应力耦合分析
已经有2人回复
- 【求助】ansys稳态热分析中的问题
已经有0人回复
- 请教一个ansys稳态热分析中的问题
已经有0人回复
keepflying
至尊木虫 (著名写手)
- 应助: 13 (小学生)
- 金币: 15997.7
- 红花: 24
- 帖子: 2050
- 在线: 293.7小时
- 虫号: 1260282
- 注册: 2011-04-09
- 性别: GG
- 专业: 工程热物理相关交叉领域
|
下表面辐射对流都有，需要设置流体域。如果金属筒外壁温度已知，相当于简化了热源，可以不考虑灯管部分了。但无论简化与否，都需要考虑对流和辐射的共同作用。对流换热需要设置流体域，辐射传热需要设置材料表面的热光学属性 发自小木虫Android客户端 |
2楼2017-11-06 20:49:34
3楼2017-11-07 10:04:16
4楼2017-11-07 14:00:54
