[求助] 菜鸟来问个问题, 已有3人参与

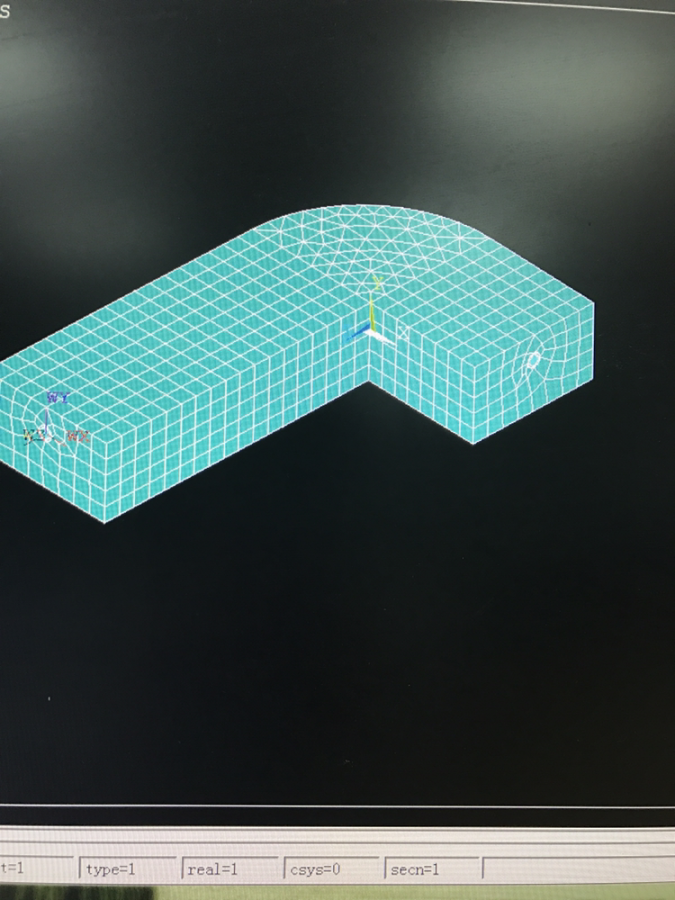

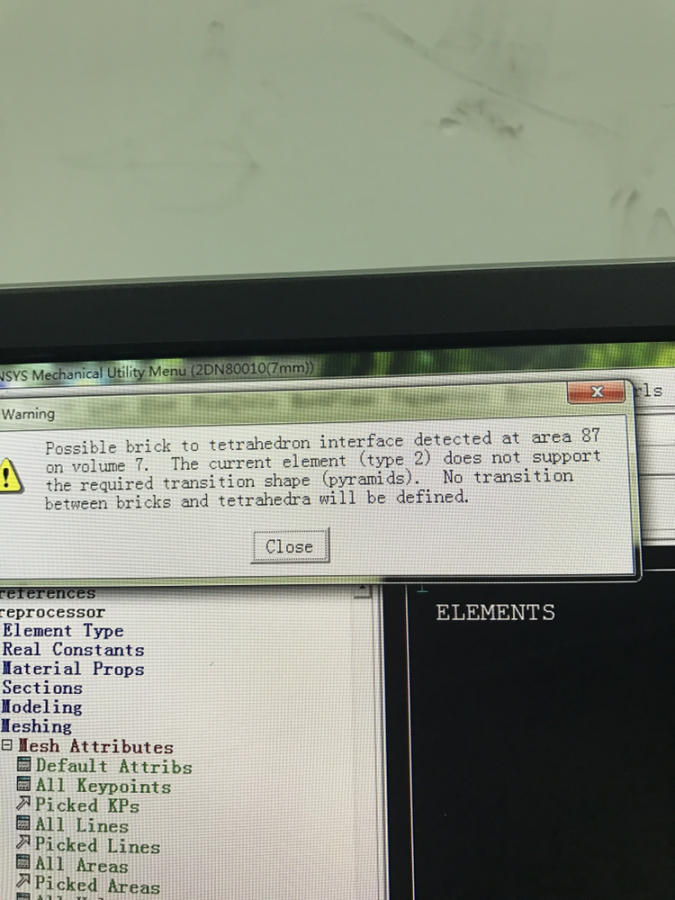

两边采用sweep划分,弯管处采用自由划分,划分完后提示如下,什么意思啊?不是很懂。谢谢大神

菜鸟来问个问题,


菜鸟来问个问题,-1


菜鸟来问个问题,-2


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaoyun14

木虫 (正式写手)

为什么不都使用六面体网格?先把圆柱画好,再扫其它两个。

发自小木虫Android客户端
2楼2017-11-03 22:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
自由划分网格得到的四面体单元,其边界面是三角形,而扫描得到的六面体单元,其边界面是四边形,二者形状不同,无法形成连续的结构。
  修改的方法如楼上所说,可以全部划分六面体网格 (需要将整个模型切分为三段,两个立方体和一个扇形体);当然也可以全部使用自由划分网格,生成四面体网格 (无需分割模型)。不过六面体更好。
3楼2017-11-04 07:52:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)

引用回帖:
2楼: Originally posted by zhaoyun14 at 2017-11-03 22:59:51
为什么不都使用六面体网格?先把圆柱画好,再扫其它两个。

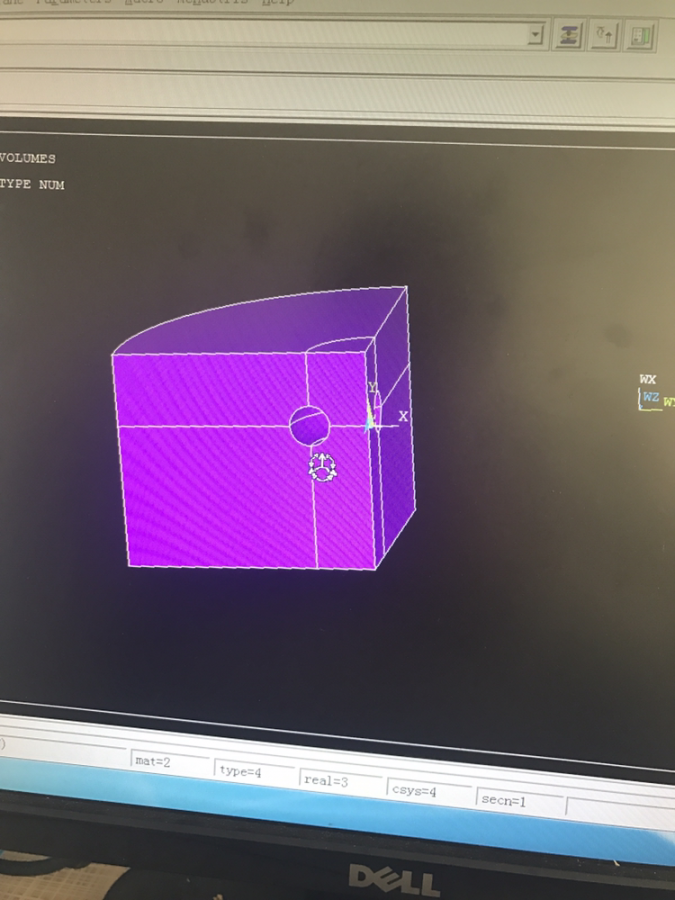

不是圆珠,中间掏空了
菜鸟来问个问题,-3



发自小木虫IOS客户端
4楼2017-11-04 09:40:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
简单一点,全部使用 10 节点的四面体单元 (solid187 单元),自由划分网格。
5楼2017-11-04 10:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenlang0522

新虫 (著名写手)

6楼2017-11-04 14:06:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunxiangdong

铜虫 (小有名气)

这是提示四面体网格与六面体网格没有过渡。解决方法有许多,你这个根本问题是体之间没有粘结,需要共享面操作后就可以,自由划分出来正确的网格了

发自小木虫Android客户端
90后其实也不错的...加油!
7楼2017-11-06 18:54:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuo511

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
全部选择画四面体网格,网格数多些。
否则全部六面体网格,多划分几个块。
不能这样一部六面体,一部分四面体,容易出错
8楼2017-11-06 19:00:25
