[求助] 异种材料连接～用COMSOL计算残余应力 已有1人参与

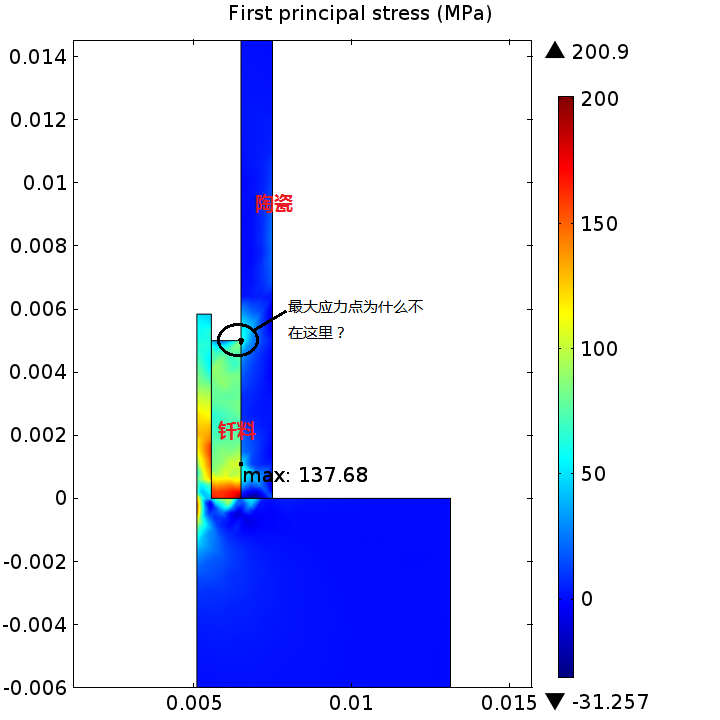

如图所示，此为陶瓷与金属用钎料连接，计算其结构冷却后的残余应力，为什么最大应力点不在接触界面顶端？

异种材料连接～用COMSOL计算残余应力


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-10-12 12:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Jane佳(20091783代发): 金币+2 2018-03-08 21:47:21
根部的金属的变形受约束的程度显然比顶部的金属要更加严重，该区域的内应力也就更加难以通过应变松弛来降低，因此根部的残余应变当然就比顶部的应变要大了。
赞一下 回复此楼
2楼2017-10-12 14:26:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane佳

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by peterflyer at 2017-10-12 14:26:42
根部的金属的变形受约束的程度显然比顶部的金属要更加严重，该区域的内应力也就更加难以通过应变松弛来降低，因此根部的残余应变当然就比顶部的应变要大了。

右侧那边是陶瓷，中间是钎料银，左边是不锈钢。
而且陶瓷只与左侧钎料有约束，其底部与不锈钢只接触不约束。
所以我觉得“由于约束条件导致应变释放的应力少产生最大应力点偏低”可能不是主要影响因素。

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-10-12 14:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane佳

新虫 (初入文坛)
图中最大应力值点是陶瓷的应力

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-10-12 14:49:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by Jane佳 at 2017-10-12 14:47:54
右侧那边是陶瓷，中间是钎料银，左边是不锈钢。
而且陶瓷只与左侧钎料有约束，其底部与不锈钢只接触不约束。
所以我觉得“由于约束条件导致应变释放的应力少产生最大应力点偏低”可能不是主要影响因素。
...

没搞明白您说的“而且陶瓷只与左侧钎料有约束，其底部与不锈钢只接触不约束”的意思。
赞一下 回复此楼
5楼2017-10-12 15:45:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane佳

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by peterflyer at 2017-10-12 15:45:23
没搞明白您说的“而且陶瓷只与左侧钎料有约束，其底部与不锈钢只接触不约束”的意思。...

举个例子：连接约束相当于手和502粘在一起了，手的动作受胶水影响; 而只接触不约束相当于黑板擦与黑板的关系。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-10-12 18:23:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
6楼: Originally posted by Jane佳 at 2017-10-12 18:23:19
举个例子：连接约束相当于手和502粘在一起了，手的动作受胶水影响; 而只接触不约束相当于黑板擦与黑板的关系。
...

不锈钢是如何固定方的呢？
赞一下 回复此楼
7楼2017-10-13 08:09:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潇流风

木虫 (正式写手)
请问你们不同材料界面是如何设置的？

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-11-28 11:47:58
