小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 两圆柱相贯并在上表面相切，怎么划分块
181/2返回列表12下一页
查看: 2268  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lyfflynice

木虫 (正式写手)

[求助] 两圆柱相贯并在上表面相切，怎么划分块 已有1人参与

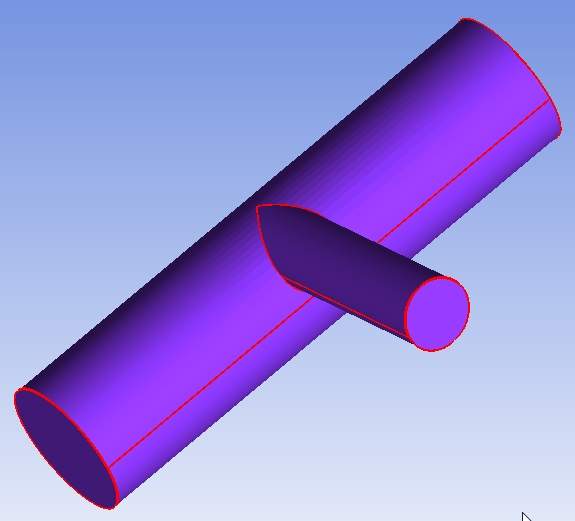

两圆柱相贯并在上表面相切，怎么划分块

两圆柱相贯并在上表面相切，怎么划分块
回复此楼

» 猜你喜欢
学无止境，气有浩然
1楼 2017-10-02 16:47:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

keeep0394

新虫 (正式写手)
先以大圆柱体做出一个block,然后切分，在相交面切出一个“口”行面，然后拉伸一个block并做“O”block 与小圆柱体映射

发自小木虫IOS客户端
赞一下(2人) 回复此楼
6楼2017-10-02 21:19:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lyfflynice: 金币+15, ★★★很有帮助 2017-10-07 11:40:01
引用回帖:
15楼: Originally posted by lyfflynice at 2017-10-06 19:32:44
你好，请问你试了么，网格质量怎么样，我画的怎么有负体积呢

...

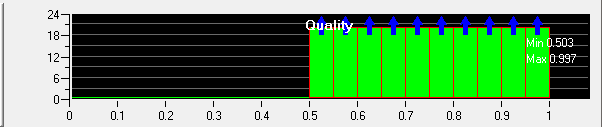

我试了一下，没有负体积，你的block结构需要再调整一下。
一起学习吧~

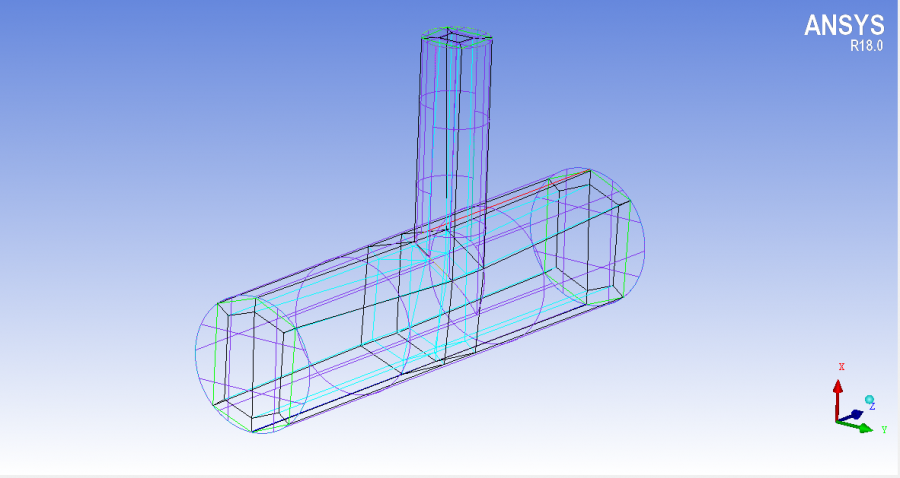

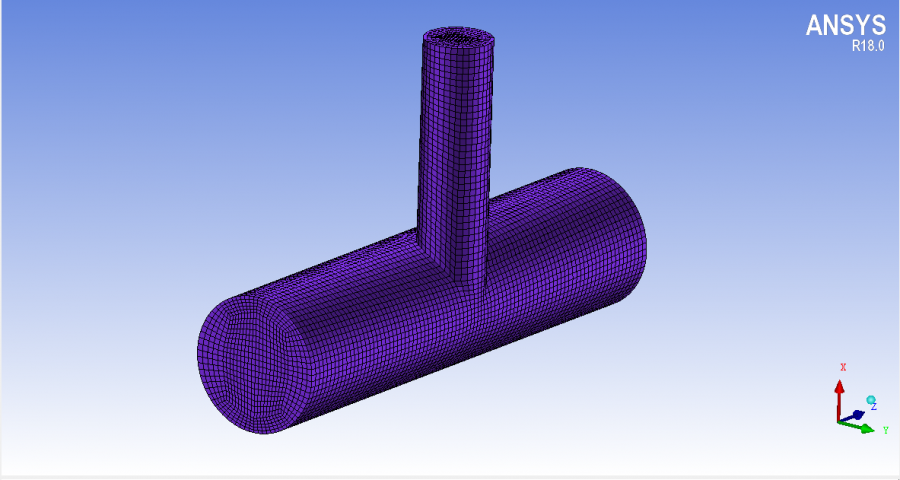

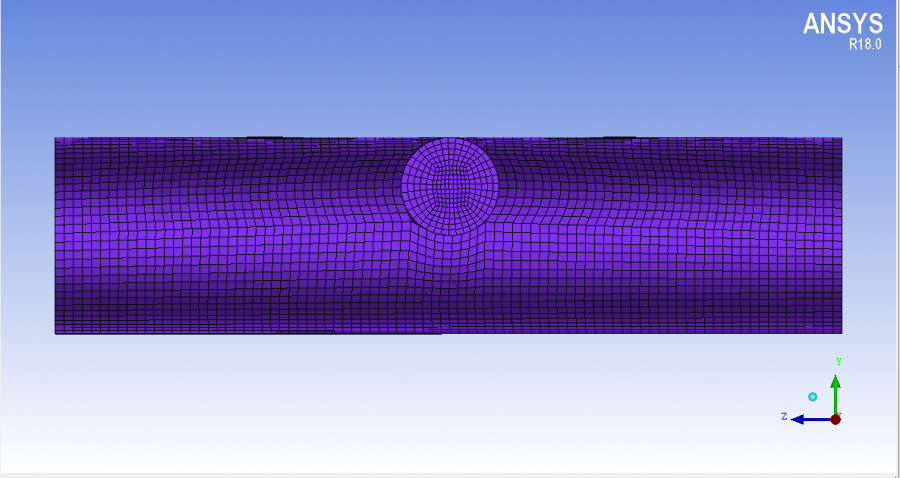

两圆柱相贯并在上表面相切，怎么划分块-1


两圆柱相贯并在上表面相切，怎么划分块-2


两圆柱相贯并在上表面相切，怎么划分块-3


两圆柱相贯并在上表面相切，怎么划分块-4
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project1.rar
    • 2017-10-06 20:29:13, 33.72 K
其实我想说，以上结论是我瞎编的。。。
17楼2017-10-06 20:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ovwckf53


发自小木虫Android客户端
2楼2017-10-02 17:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
我想要几何试试

发自小木虫Android客户端
回复此楼
其实我想说，以上结论是我瞎编的。。。
3楼2017-10-02 17:36:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghtcmh86


发自小木虫Android客户端
4楼2017-10-02 19:29:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oazkjp23


发自小木虫Android客户端
5楼2017-10-02 20:07:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
3楼: Originally posted by lx901023 at 2017-10-02 17:36:29
我想要几何试试

几何文件见附件
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project1.tin
    • 2017-10-03 08:46:54, 20.33 K
学无止境，气有浩然
7楼2017-10-03 08:47:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
2楼: Originally posted by ovwckf53 at 2017-10-02 17:31:58
8楼2017-10-03 08:47:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
6楼: Originally posted by keeep0394 at 2017-10-02 21:19:30
先以大圆柱体做出一个block,然后切分，在相交面切出一个“口”行面，然后拉伸一个block并做“O”block 与小圆柱体映射

好的，我试试
回复此楼
学无止境，气有浩然
9楼2017-10-03 08:48:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
6楼: Originally posted by keeep0394 at 2017-10-02 21:19:30
先以大圆柱体做出一个block,然后切分，在相交面切出一个“口”行面，然后拉伸一个block并做“O”block 与小圆柱体映射

好的，我试试
回复此楼
学无止境，气有浩然
10楼2017-10-03 08:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
