小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 两圆柱相贯并在上表面相切，怎么划分块
182/2返回列表上一页12
查看: 2018  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lyfflynice

木虫 (正式写手)
引用回帖:
6楼: Originally posted by keeep0394 at 2017-10-02 21:19:30
先以大圆柱体做出一个block,然后切分，在相交面切出一个“口”行面，然后拉伸一个block并做“O”block 与小圆柱体映射

小圆柱做O型剖分时，在两个圆柱相交面的尖角部分会出现一个五边形，网格质量不高怎么破。PS：我想给你金币但是你不是应助回帖给不了
赞一下 回复此楼
学无止境，气有浩然
11楼2017-10-03 19:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晚风qf

新虫 (小有名气)
Y block

发自小木虫IOS客户端
回复此楼
12楼2017-10-06 00:03:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
6楼: Originally posted by keeep0394 at 2017-10-02 21:19:30
先以大圆柱体做出一个block,然后切分，在相交面切出一个“口”行面，然后拉伸一个block并做“O”block 与小圆柱体映射

感谢你的回复，但是我画的网格出现负体积是怎么回事，block见附件
两圆柱相贯并在上表面相切，怎么划分块
赞一下 回复此楼
学无止境，气有浩然
13楼2017-10-06 18:54:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
12楼: Originally posted by 晚风qf at 2017-10-06 00:03:41
Y block

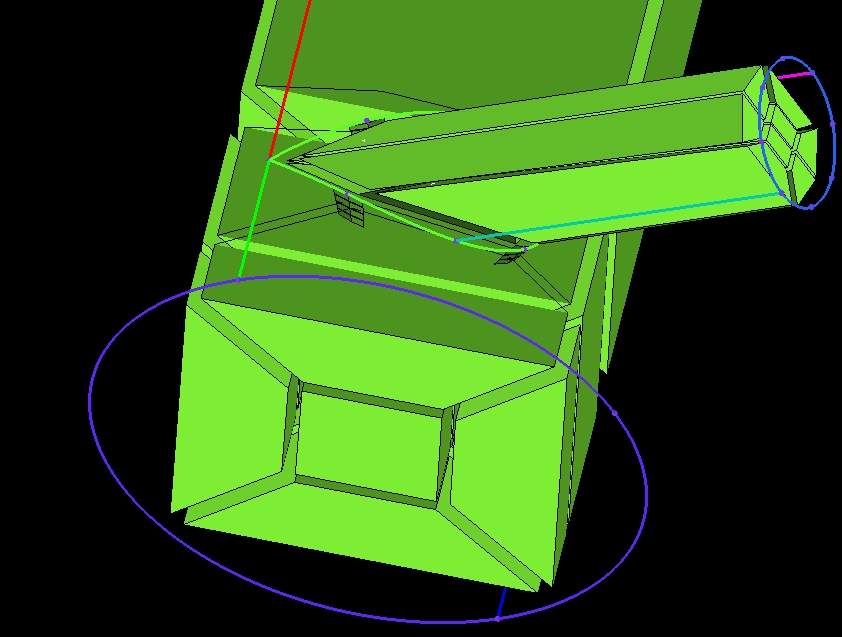

大哥，能否把Y block 分块策略分享一下，我的分块见下图，但是画出来的网格质量不高，有负体积。几何文件见附件
两圆柱相贯并在上表面相切，怎么划分块-1
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.tin
    • 2017-10-06 19:02:09, 19.52 K
学无止境，气有浩然
14楼2017-10-06 19:02:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
3楼: Originally posted by lx901023 at 2017-10-02 17:36:29
我想要几何试试

你好，请问你试了么，网格质量怎么样，我画的怎么有负体积呢
两圆柱相贯并在上表面相切，怎么划分块-2
赞一下 回复此楼
学无止境，气有浩然
15楼2017-10-06 19:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
15楼: Originally posted by lyfflynice at 2017-10-06 19:32:44
你好，请问你试了么，网格质量怎么样，我画的怎么有负体积呢

...

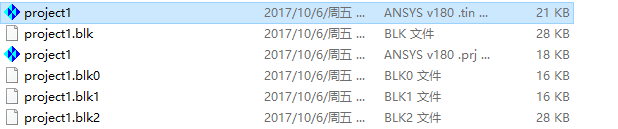

你上传的文件只有几何文件，整个文件应该是
两圆柱相贯并在上表面相切，怎么划分块-3
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
16楼2017-10-06 20:27:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lyfflynice: 金币+15, ★★★很有帮助 2017-10-07 11:40:01
引用回帖:
15楼: Originally posted by lyfflynice at 2017-10-06 19:32:44
你好，请问你试了么，网格质量怎么样，我画的怎么有负体积呢

...

我试了一下，没有负体积，你的block结构需要再调整一下。
一起学习吧~
两圆柱相贯并在上表面相切，怎么划分块-4


两圆柱相贯并在上表面相切，怎么划分块-5


两圆柱相贯并在上表面相切，怎么划分块-6


两圆柱相贯并在上表面相切，怎么划分块-7
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project1.rar
    • 2017-10-06 20:29:13, 33.72 K
其实我想说，以上结论是我瞎编的。。。
17楼2017-10-06 20:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzeng52

铜虫 (正式写手)
我记得好像要对相切的部分进行小量的外移，不然会出现尖点？网上有一个关于网格划分的教程和原理解析，你可以找来看看

发自小木虫IOS客户端
赞一下 回复此楼
18楼2017-10-21 09:26:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
