[求助] AZ5214反转工艺问题 已有2人参与

甩胶参数为2000rpm,前烘是90度,曝光72mj/cm2,反转烘胶120摄氏度5分钟,泛曝光400mj/cm2,显影80s,出现了下图这些情况,线条附近有锯齿形胶,图形并不好看,请教下熟悉反转工艺的大神们问题出在哪里。衬底设计玻璃。而且做出来的图形和正胶图形一样,只不过胶厚度要小很多

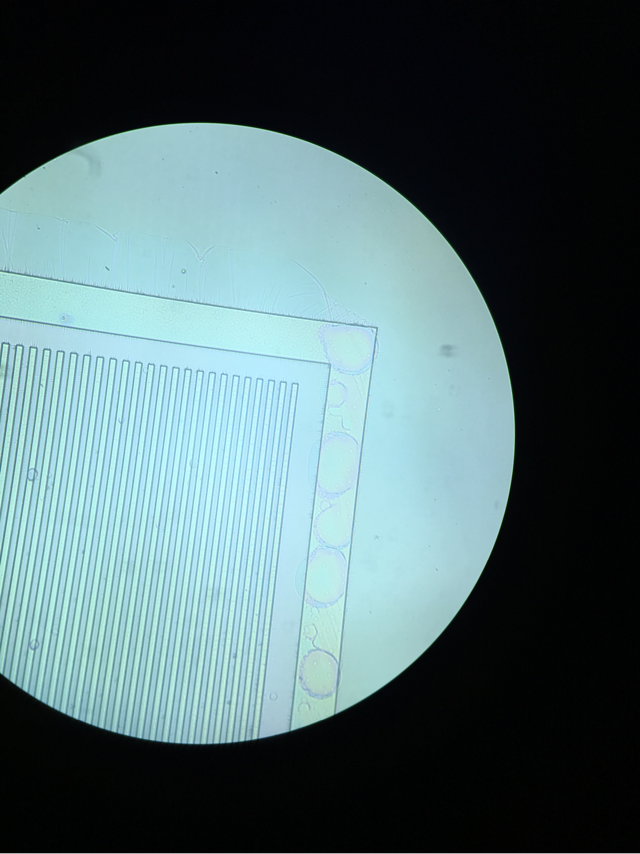

AZ5214反转工艺问题

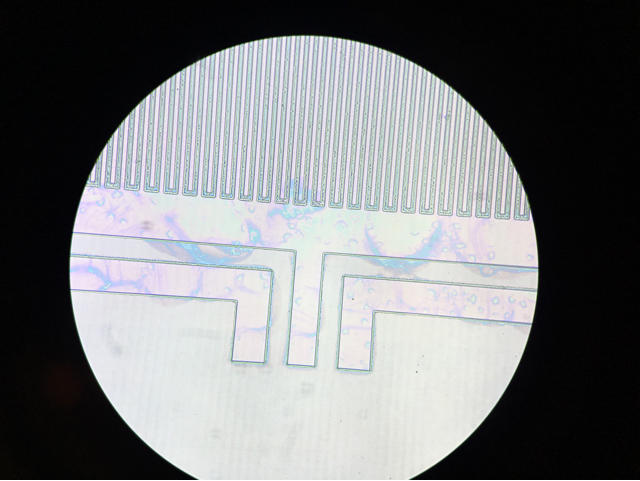

AZ5214反转工艺问题-1

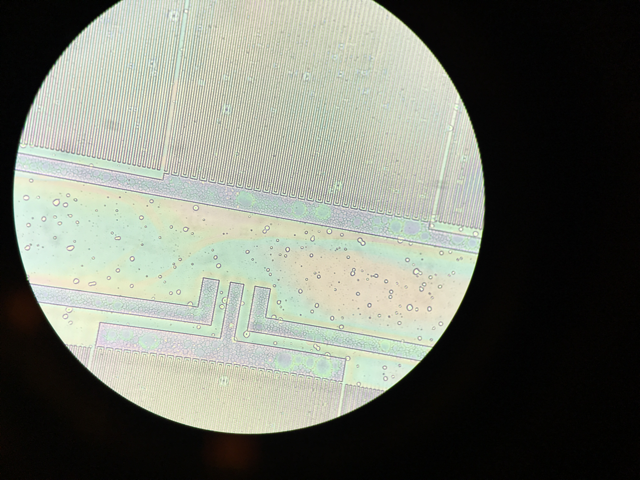

AZ5214反转工艺问题-2


发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wataru_kazaf

新虫 (初入文坛)

2楼2017-09-08 09:57:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daerbeijita

铁杆木虫 (正式写手)

**尚未成功,同志仍需努力
3楼2017-09-10 23:44:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wataru_kazaf

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by daerbeijita at 2017-09-10 23:44:23
是不是曝光剂量太大了

最新的情况是前曝光50mj/cm2,泛曝光300mj/cm2,反转烘95度烘箱20min,但是边缘有锯齿状毛刺,而且线条小于6微米的图形出不来,不知道哪步错了。

发自小木虫IOS客户端
4楼2017-09-27 23:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daerbeijita

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by wataru_kazaf at 2017-09-27 23:06:34
最新的情况是前曝光50mj/cm2,泛曝光300mj/cm2,反转烘95度烘箱20min,但是边缘有锯齿状毛刺,而且线条小于6微米的图形出不来,不知道哪步错了。
...

反转是120° 2min么,你可以看一下产品手册,玻璃的参数跟硅基底的略有不同,产品手册上也都有

发自小木虫Android客户端
**尚未成功,同志仍需努力
5楼2017-09-28 00:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wataru_kazaf

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by daerbeijita at 2017-09-28 00:01:26
反转是120° 2min么,你可以看一下产品手册,玻璃的参数跟硅基底的略有不同,产品手册上也都有
...

以前试过120度,似乎后来显影都显不掉了,不同人参数都不同。

发自小木虫IOS客户端
6楼2017-09-30 11:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

当你当年

新虫 (正式写手)

【答案】应助回帖

在玻璃上旋涂AZ5214,能直接旋涂上吗?
7楼2019-07-29 15:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

众志启成

金虫 (正式写手)


玻璃上不太好涂,有的会掉,可以选粘附力好的胶

发自小木虫Android客户端
8楼2019-07-29 18:19:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

553805507

铁虫 (小有名气)

引用回帖:
4楼: Originally posted by wataru_kazaf at 2017-09-27 23:06:34
最新的情况是前曝光50mj/cm2,泛曝光300mj/cm2,反转烘95度烘箱20min,但是边缘有锯齿状毛刺,而且线条小于6微米的图形出不来,不知道哪步错了。
...

第一次曝光72mj/cm2,反转烘胶120摄氏度5分钟,泛曝光400mj/cm2,显影80s。从你所拍的照片看,是曝光剂量或显影不足多导致,边缘有胶;第二次前曝光50mj/cm2,泛曝光300mj/cm2,反转烘95度烘箱20min,但是边缘有锯齿状毛刺,而且线条小于6微米的图形出不来。从所描述看,显然该情况加重了。进一步说明曝光剂量或显影不足多导致。是的增加曝光剂量应有所改善。另side-wall问题跟光刻胶有很大关系。
9楼2019-07-30 08:25:31
