[求助] FLUENT / CFD-POST 为什么云图显示不连续？ 已有2人参与

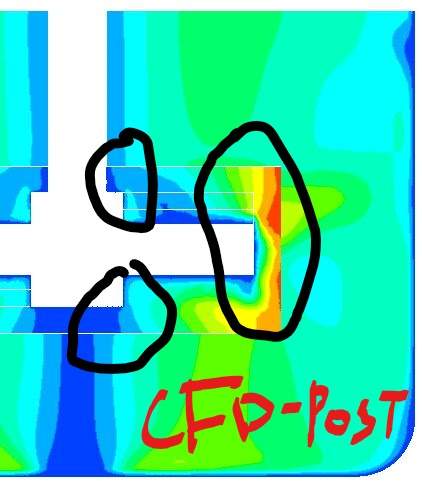

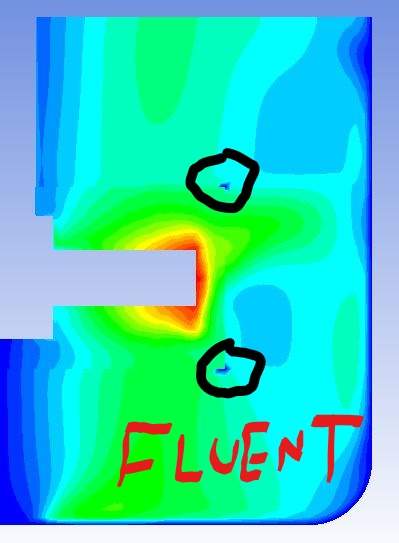

模拟搅拌器，使用MRF方法，转子用非结构网格（四面体），静子用结构网格（六面体/楔形），稳态结果收敛后，在fluent里看速度iso切面基本是连续的，只不过转子角处有不连续的，而在CFD-POST中看整个都不连续（动静交界处）。这是怎么回事？是因为转子的网格太多太密了吗？

FLUENT / CFD-POST    为什么云图显示不连续？


FLUENT / CFD-POST    为什么云图显示不连续？-1
回复此楼

» 猜你喜欢
1楼 2017-08-21 16:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

qin_p

新虫 (初入文坛)
两侧网格大小差距过大不一致或者边界设置有点问题

发自小木虫IOS客户端
赞一下(1人) 回复此楼
3楼2017-08-21 16:50:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyqsimwe

新虫 (初入文坛)
interor可以理解为内界面，interface是介质界面。算法有所不同，interface计算时，interface作为类壁面边界的存在，速度、温度等参量统计存在交界面，并且会有一个辅助存储wall，这个在动网格的时候有用。计算的时候，是单元体-interface界面间迭代。导出的网格如果再公共界面做的是两个重合的interface面，需要再fluent里面用interface工具进行耦合。

但是interor实际上就是相当于两个计算空间，同工中间界面相联系，interor作为两边cell的公共界面，不过计算的时候依旧是单元体-单元体间的计算。interor不需要interface方式耦合。

同种介质中，用interor和interface做中间面计算，没有大差别。但是流固耦合建议做interface界面。具体可以再查看fluent帮助动网格里面关于interface耦合的部分。

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

斑驳的时光
23楼2017-08-26 21:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斑驳的时光

金虫 (正式写手)
送红花一朵
引用回帖:
23楼: Originally posted by xyqsimwe at 2017-08-26 21:55:51
interor可以理解为内界面，interface是介质界面。算法有所不同，interface计算时，interface作为类壁面边界的存在，速度、温度等参量统计存在交界面，并且会有一个辅助存储wall，这个在动网格的时候有用。计算的时候 ...

说的很对，一直以来我都是用的interface，因为主要看各种文献里都是MRF用interface，仔细看了一下帮助，其实这个用不用主要是看网格构成是不是一致的（即是否节点conformal），重新画个网格去。
PS：请应助回帖，我把金币给你。
FLUENT / CFD-POST    为什么云图显示不连续？-2
赞一下(1人) 回复此楼
24楼2017-08-27 17:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

骑驴十八载

新虫 (职业作家)
这问题我也遇到过，可能是步长太大

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-08-21 16:47:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斑驳的时光

金虫 (正式写手)
顶一下，有做这方面的大神说一下，两边密度多少合适啊？

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-08-21 23:49:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyqsimwe

新虫 (初入文坛)
form new part或者SCDM里面几何共享

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-08-22 19:48:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyqsimwe

新虫 (初入文坛)
网格之间节点没有对应关系

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

斑驳的时光
6楼2017-08-22 19:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斑驳的时光

金虫 (正式写手)
送红花一朵
引用回帖:
6楼: Originally posted by xyqsimwe at 2017-08-22 19:49:30
网格之间节点没有对应关系

感谢回复，搅拌器模拟不是要求两个区域是相对独立的的吗，通过interface进行数据交换。形成一个新part，就没有转子和静子了呀，或者说有什么方法在不形成新part的同事对齐节点。

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-08-22 22:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
两边网格密度和分布情况。interface设置。都有可能造成上述问题。建议补充网格图片和interface设置图片，再做进一步判断。

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

斑驳的时光
其实我想说，以上结论是我瞎编的。。。
8楼2017-08-23 04:05:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风翼之痕

木虫 (小有名气)
转子的转动是不是用的滑移网格，不是用的动网格，我做滑移网格也遇到类似的问题
赞一下 回复此楼
9楼2017-08-23 14:41:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斑驳的时光

金虫 (正式写手)
送红花一朵
内容已删除
回复此楼
10楼2017-08-24 09:33:51
