小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » FLUENT / CFD-POST 为什么云图显示不连续？
283/3返回列表上一页123
查看: 9442  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

斑驳的时光

金虫 (正式写手)
引用回帖:
19楼: Originally posted by xyqsimwe at 2017-08-25 20:45:31
你是不是DM里面导入模型的？DM的form new part功能你知不知道？形成新体前后，如果区域是分开那还是分区域。
...

mrf要求定义内外转子的interface，要对其分别命名，from one part 后虽然可以有两个计算域，但是无法对内外交界面分别命名了，一但命名就无法update到fluent了。显示overloop错误。

发自小木虫Android客户端
赞一下 回复此楼
21楼2017-08-25 22:26:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyqsimwe

新虫 (初入文坛)
MFR模型不需要定义interface，内部默认interor

发自小木虫Android客户端
赞一下 回复此楼
22楼2017-08-26 21:55:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyqsimwe

新虫 (初入文坛)
interor可以理解为内界面，interface是介质界面。算法有所不同，interface计算时，interface作为类壁面边界的存在，速度、温度等参量统计存在交界面，并且会有一个辅助存储wall，这个在动网格的时候有用。计算的时候，是单元体-interface界面间迭代。导出的网格如果再公共界面做的是两个重合的interface面，需要再fluent里面用interface工具进行耦合。

但是interor实际上就是相当于两个计算空间，同工中间界面相联系，interor作为两边cell的公共界面，不过计算的时候依旧是单元体-单元体间的计算。interor不需要interface方式耦合。

同种介质中，用interor和interface做中间面计算，没有大差别。但是流固耦合建议做interface界面。具体可以再查看fluent帮助动网格里面关于interface耦合的部分。

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

斑驳的时光
23楼2017-08-26 21:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斑驳的时光

金虫 (正式写手)
送红花一朵
引用回帖:
23楼: Originally posted by xyqsimwe at 2017-08-26 21:55:51
interor可以理解为内界面，interface是介质界面。算法有所不同，interface计算时，interface作为类壁面边界的存在，速度、温度等参量统计存在交界面，并且会有一个辅助存储wall，这个在动网格的时候有用。计算的时候 ...

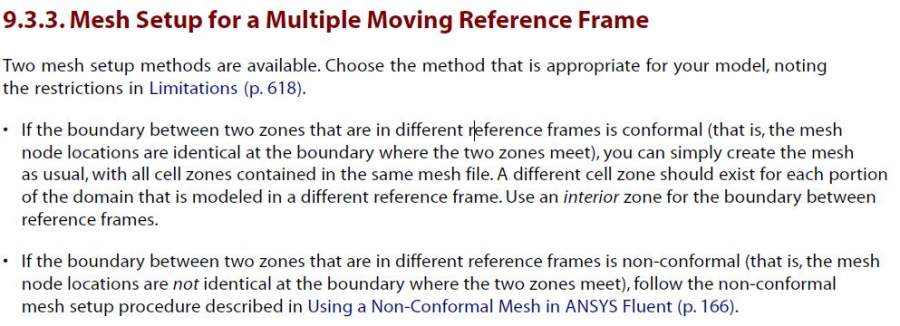

说的很对，一直以来我都是用的interface，因为主要看各种文献里都是MRF用interface，仔细看了一下帮助，其实这个用不用主要是看网格构成是不是一致的（即是否节点conformal），重新画个网格去。
PS：请应助回帖，我把金币给你。
FLUENT / CFD-POST    为什么云图显示不连续？
赞一下(1人) 回复此楼
24楼2017-08-27 17:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huagong159

金虫 (职业作家)
引用回帖:
24楼: Originally posted by 斑驳的时光 at 2017-08-27 17:32:15
说的很对，一直以来我都是用的interface，因为主要看各种文献里都是MRF用interface，仔细看了一下帮助，其实这个用不用主要是看网格构成是不是一致的（即是否节点conformal），重新画个网格去。
PS：请应助回帖， ...

你解决了嘛，我也是同样的问题。。不知道怎么解决

发自小木虫Android客户端
赞一下 回复此楼
25楼2017-08-29 15:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyqsimwe

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
斑驳的时光: 金币+50, ★★★★★最佳答案, 确实，当时看的比较粗，主要看文献了，文献讲的又不细。 2017-09-02 09:14:32
引用回帖:
24楼: Originally posted by 斑驳的时光 at 2017-08-27 17:32:15
说的很对，一直以来我都是用的interface，因为主要看各种文献里都是MRF用interface，仔细看了一下帮助，其实这个用不用主要是看网格构成是不是一致的（即是否节点conformal），重新画个网格去。
PS：请应助回帖， ...

能满足FLUENT的网格还是需要花一番功夫的。 建议楼主还是需要把DM的教程仔细看一遍。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

huagong159
26楼2017-09-02 09:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huagong159

金虫 (职业作家)
送红花一朵
引用回帖:
26楼: Originally posted by xyqsimwe at 2017-09-02 09:03:51
能满足FLUENT的网格还是需要花一番功夫的。 建议楼主还是需要把DM的教程仔细看一遍。...

能给我讲一下吗。。。我也是这样画的网格，，看视频，他和并了接触面上的网格节点，但是，这样，就出现了网格质量极差，，而且选择网格合并的parts消失了。

发自小木虫Android客户端
赞一下 回复此楼
27楼2017-09-03 10:54:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

janeloveben

铜虫 (正式写手)
引用回帖:
16楼: Originally posted by 斑驳的时光 at 2017-08-24 22:31:58
结果是收敛了，cfd-post的问题已经找到了（坐标系错了），但fluent云图不连续还不知道为什么
...

请问这个怎么调呢？
赞一下 回复此楼
点成线，线成面
28楼2019-12-10 08:20:38
