请教电滞回线测试方法 已有1人参与
|
|

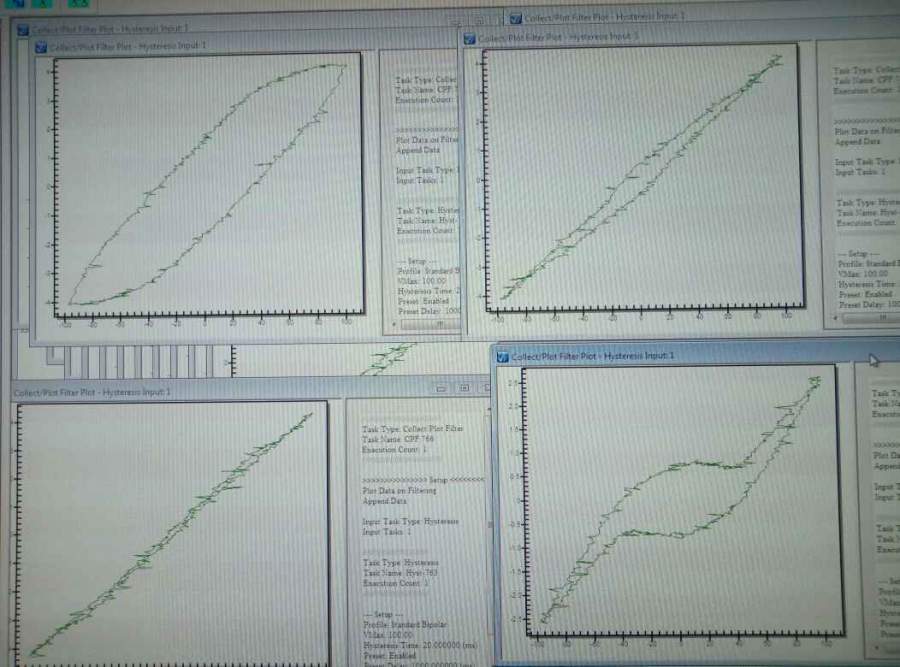

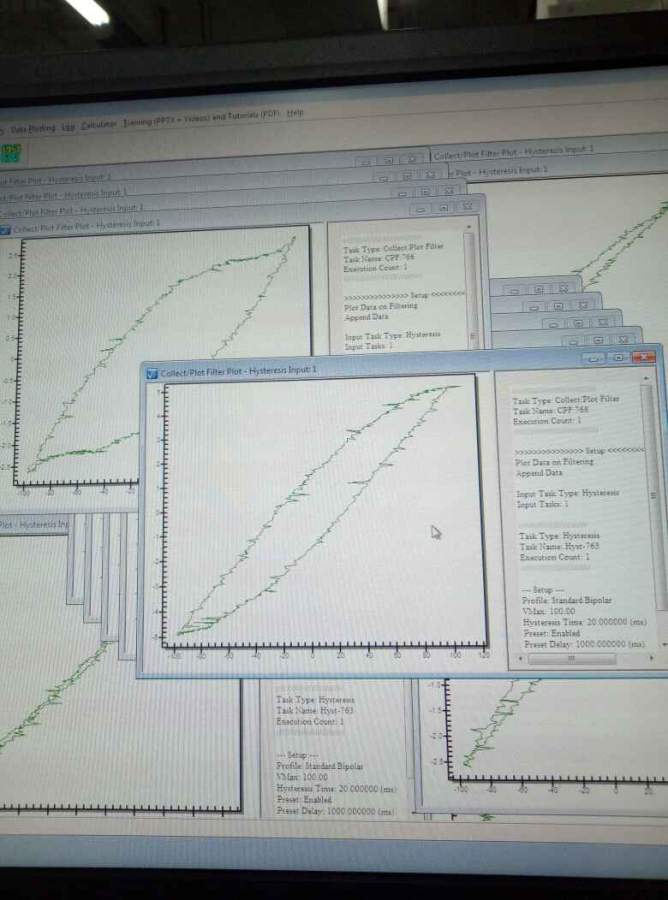

这是同一个样品，同样条件下测的电滞回线。各种奇形怪状都有，现在的加压是100v。 想要测得饱和的回线，是否需要增大电压，或者其他什么操作，希望有详细的解答。 问题描述： 1、这是我的一个块材，厚度220微米，电极面积0.16平方毫米。 2、目前的电压是100v，周期20ms。 3、我们的铁电仪是新买的，测量时常常需要测试多次，才能偶尔看到好结果，是否正常。 4、按照我给出的图片看，这样的回线是否能证实铁电性的存在？ 5、可以通过改变什么参数获得更好的结果(饱和电滞回线)？    发自小木虫Android客户端 |
回复此楼» 猜你喜欢
朋友圈看到的
已经有7人回复
-
时间戳变了，能看出什么问题？
已经有14人回复
-
今天基金会出结果吗？20260819
已经有7人回复
-
filecode，4个jtjc了
已经有4人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有30人回复
-
今天放榜吗？
已经有11人回复
-
快农历七夕节了，轻松一下，男人悄悄话，女施主请不要进来。
已经有7人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有114人回复
-
什么时候开奖？
已经有6人回复
-
结合人工智能，周易传统文化，filecode打分制来了，3分以上希望很大。
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 测量频率对电滞回线测试的影响
已经有3人回复
- 【求助】电滞回线分析 请高手帮忙！
已经有5人回复
- 请教铁电电滞回线P-E 修正方法-- P r Waser
已经有5人回复
- 【求助】电滞回线形状问题
已经有1人回复
- 【求助】关于溶胶凝胶钛酸钡陶瓷的一个疑问
已经有1人回复
2楼2017-07-23 09:59:02
wang8102
新虫 (知名作家)
- 应助: 8 (幼儿园)
- 金币: 5156.4
- 散金: 1721
- 红花: 43
- 沙发: 11
- 帖子: 5673
- 在线: 5009.9小时
- 虫号: 3568959
- 注册: 2014-11-30
- 性别: GG
- 专业: 拓扑学
3楼2017-07-23 11:40:01
gtxmc
铁杆木虫 (著名写手)
- 应助: 7 (幼儿园)
- 金币: 7433.5
- 散金: 120
- 红花: 9
- 帖子: 1344
- 在线: 328.3小时
- 虫号: 3170907
- 注册: 2014-04-29
- 性别: GG
- 专业: 功能陶瓷
【答案】应助回帖
感谢参与，应助指数 +1
| 虽说不知道你的块材具体是什么成分，但是你加的电场显然太小，5kv/cm不到，铁电仪有电压放大的话最高可以加到10000V,100V太小了，这也是你测出来曲线比较毛刺的原因，一般材料的矫顽场也大于5kv/cm，所以你测得没有饱和，甚至没有达到矫顽场，所以测出来的曲线没有重复性。至于频率，你的50Hz，可能还是有点小，薄膜基本上要1kHz以上，块体小一点，一般100Hz数量级吧，当然这取决于你的材料。这样的曲线没什么说服力，1没饱和，2没有翻转特征，测回线之前一般先测一下leakage,如多漏导较小的话测出来的数据比较好，而且铁电体电滞回线在矫顽场附近会出现电流峰，这是铁电性有力的证据。 |
4楼2017-07-23 18:43:11
|
前几个图只能证明有一点铁电性，在楼上的基础上想补充一下，可否再检查一下你做的材料是否有问题，相关文献报道中大概都是一个什么样的值，还有上电极的时候上的是否连续等问题。想问您，最后问题解决了么？测出线型了么 发自小木虫IOS客户端 |
5楼2018-10-23 19:58:58
