[求助] 急！急！急！gambit 体网格 不规则的体

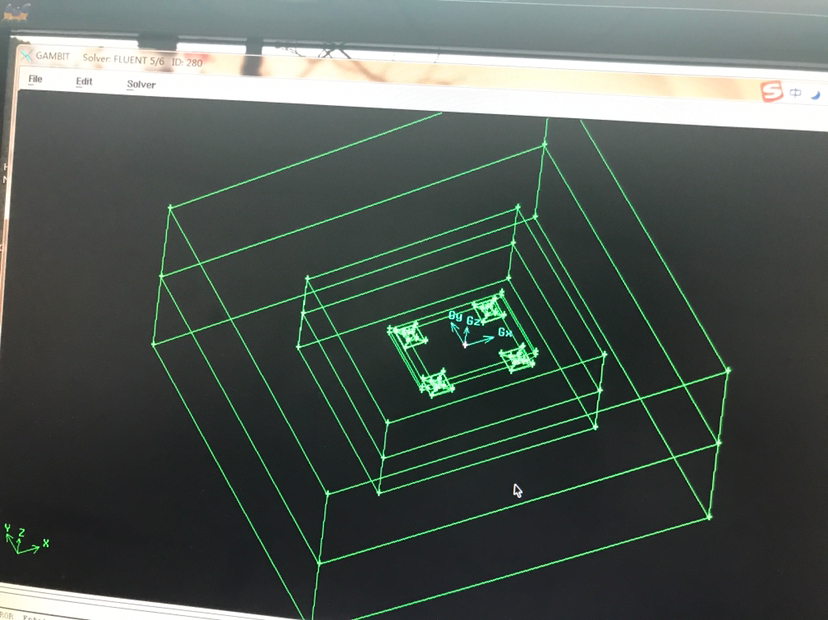

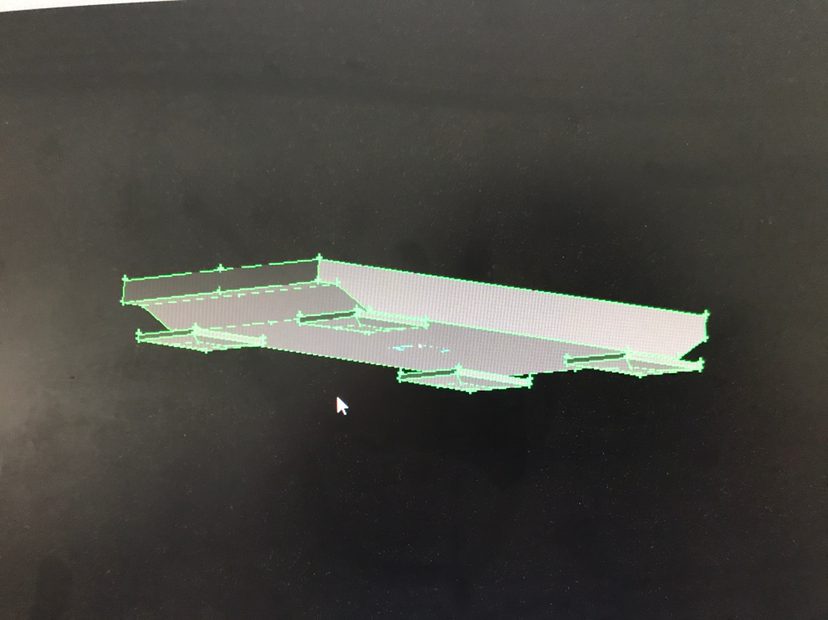

画的是平台模型 模型底部有桩靴 具体的可见图片
我采用的做法是 建立两个流域，小的区域是加密区，大的区域是总流域，都分成两个区域，上面是空气下面是水。
这种建立体网格有什么秘诀吗？我只能用hex stairstep来建立体网格。但是会生成一个f开头的体。这样会产生影响吗？
这种三维的体网格一般怎么处理？
以前只处理过规则的体网格，这是来公司的任务，我处理不了，估计就要开除我了（没有开玩笑，感觉是真的）求各位大神指导

急！急！急！gambit 体网格 不规则的体


急！急！急！gambit 体网格 不规则的体-1


急！急！急！gambit 体网格 不规则的体-2


@wuming524 发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-07-03 10:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changjiangyu

新虫 (小有名气)
帮顶啊

发自小木虫Android客户端
回复此楼
2楼2017-07-03 11:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

傲笑凡尘

新虫 (小有名气)
建议在把体分小一点。如最后图那个大点的体切成三个，从左至右。手机不便于描述。你这个要把网格画好，全结构化，估计得分成30来个体。

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2017-07-03 23:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霹雳310

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by changjiangyu at 2017-07-03 11:11:03
帮顶啊

谢谢

发自小木虫IOS客户端
回复此楼
4楼2017-07-04 08:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霹雳310

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 傲笑凡尘 at 2017-07-03 23:16:15
建议在把体分小一点。如最后图那个大点的体切成三个，从左至右。手机不便于描述。你这个要把网格画好，全结构化，估计得分成30来个体。

我后来用了四面体网格，没用六面体网格，网格质量是0.4以内的75%左右，应该还可以。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-07-04 08:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15704485800

新虫 (小有名气)
吃瓜

发自小木虫IOS客户端
回复此楼
6楼2017-10-10 23:21:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
