[求助] 求助 这种网格怎么画 已有2人参与

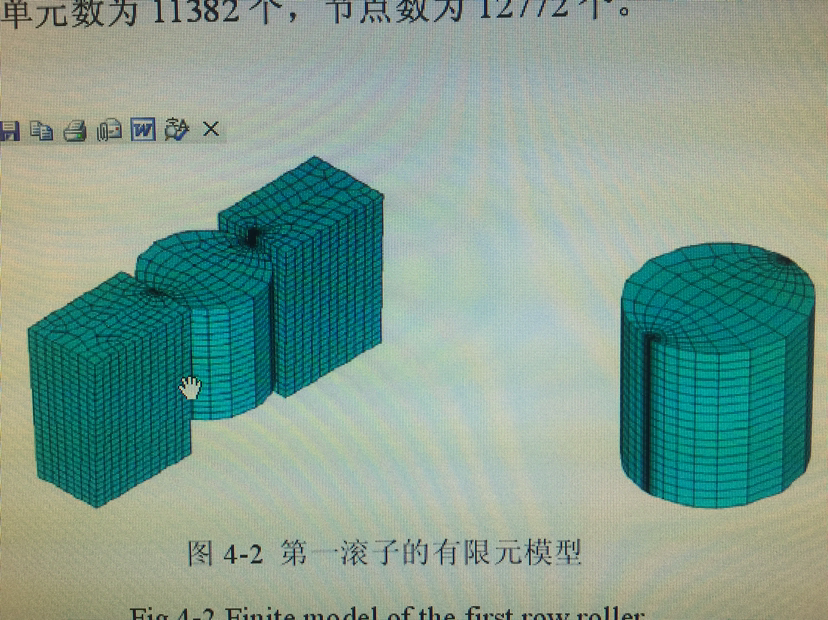

求助 在workbench中这种网格是怎么画出来的啊？圆柱体的

求助 这种网格怎么画


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-06-27 16:34:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

txzdgr

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
几何比较简单，网格画法应该是扫略+接触对细化；圆柱和两个长方体之间应该是有接触的，对接触对进行细化就可以了（mesh control => contact sizing）。
赞一下(1人) 回复此楼
2楼2017-06-27 16:57:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ansys1016

禁虫 (职业作家)
本帖内容被屏蔽
3楼2017-06-27 17:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

马先生爱吃鱼

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by txzdgr at 2017-06-27 16:57:19
几何比较简单，网格画法应该是扫略+接触对细化；圆柱和两个长方体之间应该是有接触的，对接触对进行细化就可以了（mesh control => contact sizing）。

我试过了啊 但是圆柱达不到这种效果 没有图上这么均匀 如果细化接触部分 六面体网格该变成四面格的了

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-06-27 19:26:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

txzdgr

金虫 (正式写手)
接触对是线-线接触就不会变四面体了

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-06-27 20:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

马先生爱吃鱼

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by ansys1016 at 2017-06-27 17:46:05
介个网格有点差

这是一个论文里面找的，其实我就想知道轴承滚子的网格应该画成什么形状

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-06-27 20:49:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conghuiguo

银虫 (小有名气)

45

【答案】应助回帖

你用的是ANSYS自带的Meshing吗？
sizing中选用curvature就行了，适当调一下参数就行。
赞一下 回复此楼
7楼2017-07-01 14:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

马先生爱吃鱼

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by conghuiguo at 2017-07-01 14:51:45
你用的是ANSYS自带的Meshing吗？
sizing中选用curvature就行了，适当调一下参数就行。

是workbench里面的meshing
赞一下 回复此楼
8楼2017-07-02 19:54:50
