请教大家，在用ANSYS做隧道分析时，五级围岩条件下不收敛
|
|

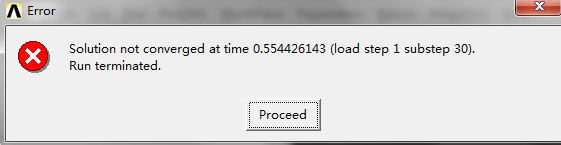

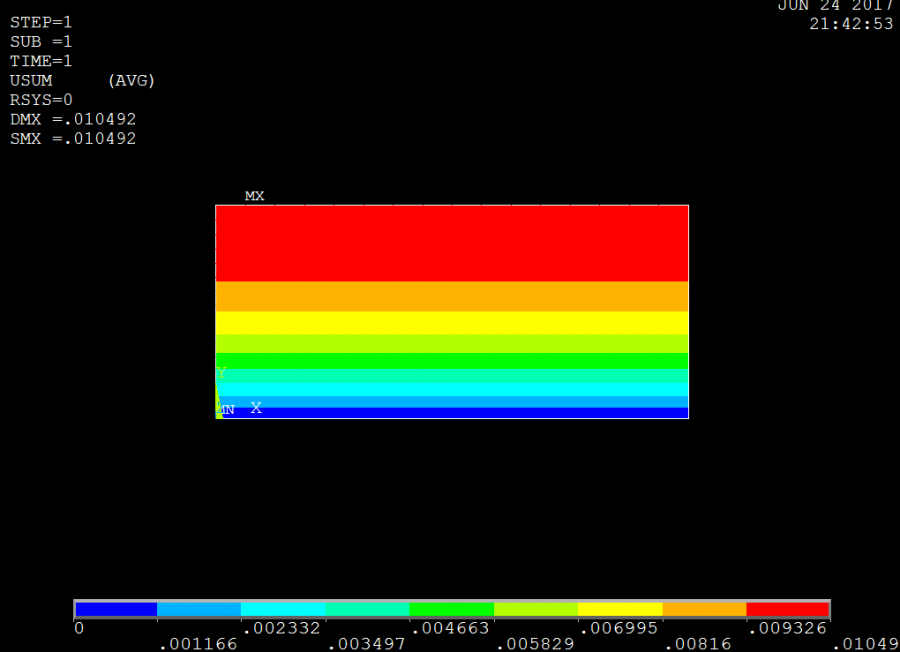

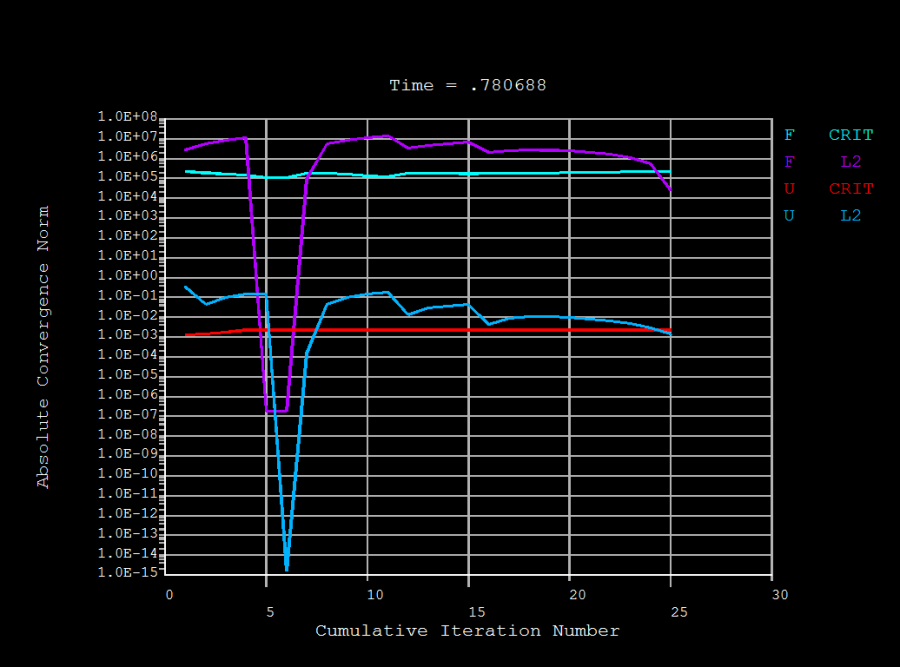

请教大家，在用ANSYS做隧道分析时，五级围岩条件下不收敛，原因是什么？ 首先用一个简单的五级围岩体模拟，命令流如下： finish /clear /filname,soild00 /prep7 et,1,plane42 mp,ex,1,2e9 mp,prxy,1,0.38 mp,dens,1,2000 tb,dp,1 tbdata,1,2e5,27 k,1 k,2,150 k,3,150,120 k,4,,120 l,1,2 l,2,3 l,3,4 l,4,1 al,all lesize,all,,,16 amesh,all dl,1,,uy dl,2,,ux dl,4,,ux finish /solu acel,,9.81 solve Finish 五级围岩参数： 弹性模量：2e9Pa 泊松比：0.38 密度：2000kg/m3 粘聚力：2e5Pa， 内摩擦角：27度 图1.五级围岩计算错误提示 计算显示如图1错误。 做了如下尝试： 1.将粘聚力增加一个数量级，至2e6Pa，结果很快收敛，位移图如下： 图2.改粘聚力为2e6Pa位移图 2.模型尺寸100m*50m，结果收敛 图3.100m*50m模型位移图 3.模型尺寸120m*80m，结果不收敛，如下图3、图4： 图4.120m*80m模型计算不收敛 图5.120m*80m模型 在查看其它文章有算出五级围岩，甚至粘聚力要小于2*105Pa的都计算出来了，不知道为啥这就算不出来了，请教大家，谢谢~ @江心野鹤  图1.五级围岩计算错误提示.png  图2.改粘聚力为2e6Pa位移图.png  图3.100mX50m模型位移图.png  图4.120mX80m模型计算不收敛.png  图5.120mX80m模型.png |
回复此楼» 本帖已获得的红花（最新10朵）
zhudongshan» 猜你喜欢
纯娱乐，不喜欢勿喷
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有6人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有7人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
娱乐
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有7人回复
ZK2194184
铁杆木虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 8776.9
- 散金: 10
- 红花: 9
- 帖子: 851
- 在线: 132.2小时
- 虫号: 2835273
- 注册: 2013-11-29
- 性别: GG
- 专业: 水工结构和材料及施工
|
ansys中的dp本构很容易不收敛的，这个时候可以考虑重新剖分网格，优化网格大小；增大迭代次数；修改收敛准则；调试dp材料参数，多做些工况，总之ansys里的本构确实计算效果不太好 发自小木虫Android客户端 |
