[求助] XRD小角度分析请教各位大牛-。-

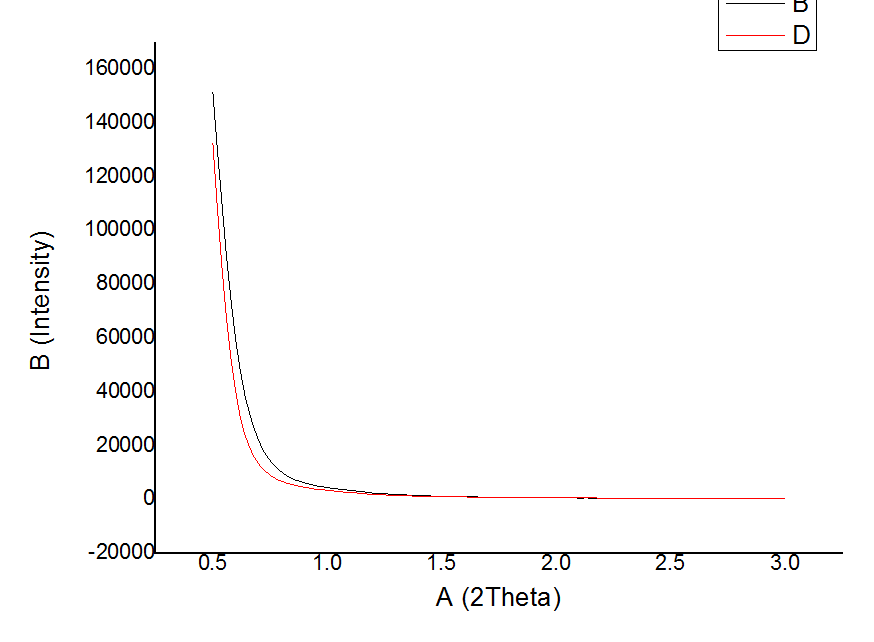

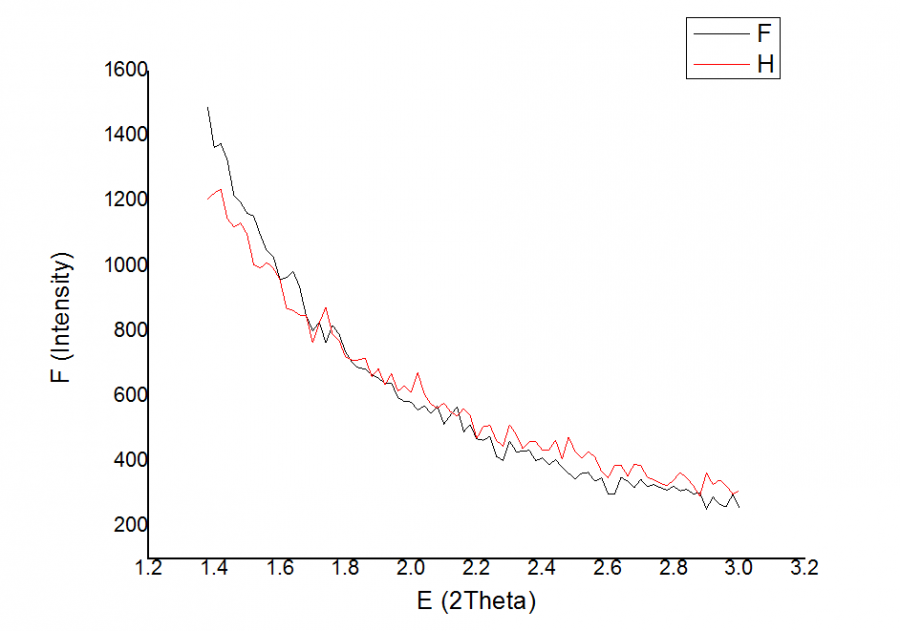

本人萌新一枚。。。最近测了两个小角度的XRD不会分析。我是做高分子膜的，膜是分层的，层间距我想用XRD算出来。可是测的结果并不是很理想。总共是不同浓度配方的两个膜，所以有两条线。还请各位大牛帮我解答一下层间距到底对应的哪一个峰啊？？？？？谢谢啦！

XRD小角度分析请教各位大牛-。-


XRD小角度分析请教各位大牛-。--1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-06-22 20:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AllToo

木虫 (著名写手)
你用什么仪器测得？
赞一下 回复此楼
Modeling_X-Ray_data_in_all_type![alltooxray@126.com]
2楼2017-06-23 01:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vdfk062

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by AllToo at 2017-06-23 01:41:45
你用什么仪器测得？

型号为 Rigaku D/max 2500
v/pc 的 X-射线衍射仪
请问能帮我分析一下吗？
赞一下 回复此楼
3楼2017-06-23 09:30:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AllToo

木虫 (著名写手)
不清楚你测试的目的，如果是XRD，根本没有样品信息，都是空气溅射。
如果是SAXS分析，仪器又不专业。
赞一下 回复此楼
Modeling_X-Ray_data_in_all_type![alltooxray@126.com]
4楼2017-06-23 09:58:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vdfk062

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by AllToo at 2017-06-23 09:58:22
不清楚你测试的目的，如果是XRD，根本没有样品信息，都是空气溅射。
如果是SAXS分析，仪器又不专业。

是这样的，我做的是在氧化石墨烯片层上长了一些高分子，压成薄膜以后看SEM是一层一层的，所以想用XRD看层间距。可是大角度的看不到啊。。。我猜想层间距应该有5nm左右，所以想看看小角度的XRD。。。
赞一下 回复此楼
5楼2017-06-23 10:18:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AllToo

木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
vdfk062(sty112代发): 金币+50, 代发 2017-06-28 07:29:52
引用回帖:
5楼: Originally posted by vdfk062 at 2017-06-23 10:18:27
是这样的，我做的是在氧化石墨烯片层上长了一些高分子，压成薄膜以后看SEM是一层一层的，所以想用XRD看层间距。可是大角度的看不到啊。。。我猜想层间距应该有5nm左右，所以想看看小角度的XRD。。。...

5nm的衍射峰都在0.88度以下（Cu靶），用一般衍射仪的话根本看不到啥，都是溅射的信号。
要测薄膜还是用GISAXS， 你在sem上看到一层一层的，不代表是Crystalline的；要不是Crystalline的，就没有峰。
赞一下(1人) 回复此楼
Modeling_X-Ray_data_in_all_type![alltooxray@126.com]
6楼2017-06-23 10:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vdfk062

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by AllToo at 2017-06-23 10:36:45
5nm的衍射峰都在0.88度以下（Cu靶），用一般衍射仪的话根本看不到啥，都是溅射的信号。
要测薄膜还是用GISAXS， 你在sem上看到一层一层的，不代表是Crystalline的；要不是Crystalline的，就没有峰。...

蟹蟹
回复此楼
7楼2017-06-23 11:06:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

禅定，清心

木虫 (正式写手)

和尚
楼主好，先问一下您在什么单位测的小角度XRD，可以对外有偿测试吗
赞一下 回复此楼
心清净
8楼2017-06-27 16:39:50
