如何用origin画锂电池微分容量图，
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

如何用origin画锂电池微分容量图，求大神指教，谢谢，，。。。

发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-06-20 21:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
什么微分容量图，d Q/d V吗？
先做Q-V曲线，求微分得到一组数据。
赞一下 回复此楼
15楼2017-06-20 23:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gkk779302969

新虫 (小有名气)
引用回帖:
15楼: Originally posted by lsh200100 at 2017-06-20 23:20:17
什么微分容量图，d Q/d V吗？
先做Q-V曲线，求微分得到一组数据。

是的，dQ/dV做出来了Q/V后面不知道origin该怎么做了。

发自小木虫Android客户端
赞一下 回复此楼
16楼2017-06-20 23:26:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
过程截图出来看看。想得到什么样的图？
我还是不明白你想要什么。要是说不清楚就算了
赞一下 回复此楼
17楼2017-06-20 23:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gkk779302969

新虫 (小有名气)
引用回帖:
17楼: Originally posted by lsh200100 at 2017-06-20 23:54:08
过程截图出来看看。想得到什么样的图？
我还是不明白你想要什么。要是说不清楚就算了

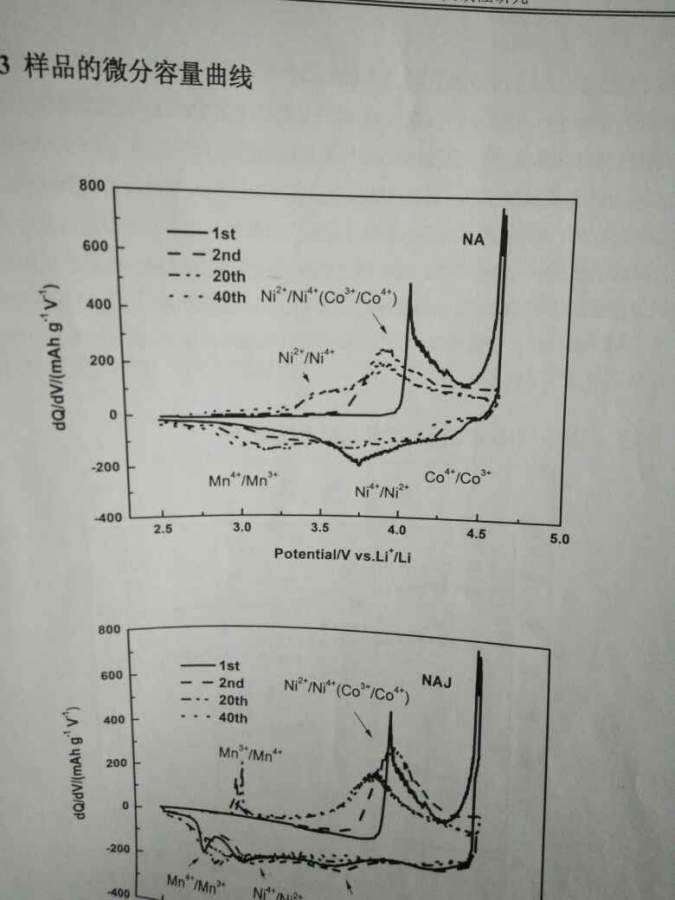

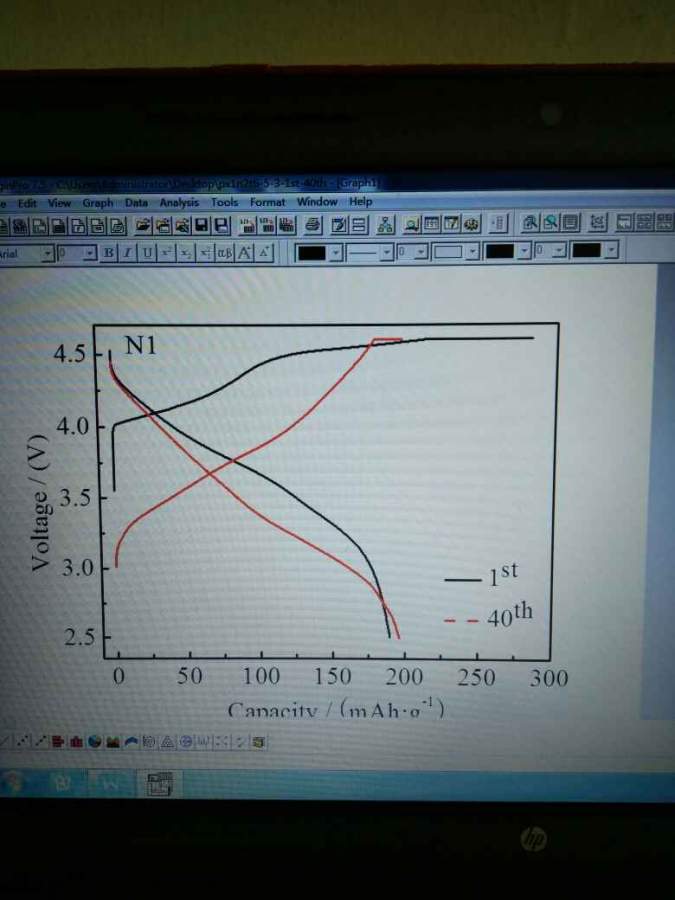

这样的电压容量图，做成微分容量图。谢谢啊。
如何用origin画锂电池微分容量图，


如何用origin画锂电池微分容量图，-1



发自小木虫Android客户端
赞一下 回复此楼
18楼2017-07-01 12:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by gkk779302969 at 2017-07-01 12:40:26
这样的电压容量图，做成微分容量图。谢谢啊。


...

把电压-容量曲线的数据倒过来，做成以电压为横坐标的。然后选择曲线，用求导工具，得到一组dQ/dV数据。
赞一下 回复此楼
19楼2017-07-01 14:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gkk779302969

新虫 (小有名气)
引用回帖:
19楼: Originally posted by lsh200100 at 2017-07-01 14:12:38
把电压-容量曲线的数据倒过来，做成以电压为横坐标的。然后选择曲线，用求导工具，得到一组dQ/dV数据。...

就是这个求导不会，求指教。

发自小木虫Android客户端
赞一下 回复此楼
20楼2017-07-02 23:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
20楼: Originally posted by gkk779302969 at 2017-07-02 23:28:25
就是这个求导不会，求指教。
...

origin的数据工具栏下面有个微分选项
赞一下 回复此楼
21楼2017-07-03 00:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gkk779302969

新虫 (小有名气)
引用回帖:
21楼: Originally posted by lsh200100 at 2017-07-03 00:24:09
origin的数据工具栏下面有个微分选项...

我是7.5版本的，怎么找到？
如何用origin画锂电池微分容量图，-2



发自小木虫Android客户端
赞一下 回复此楼
22楼2017-07-03 09:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenbinssc

捐助贵宾 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果是蓝电设备测试的数据，现在数据导出里面设置成每5mV或更小的△V的输出数据

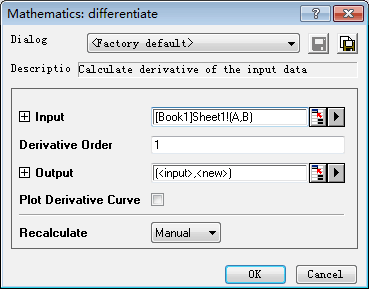

然后做成横坐标电压，纵坐标容量的图，然后选择Analysis里面的数学-微分
最后用得到的微分数据和电压作图，波动比较大的可以适当平滑，或者改变取点间隔

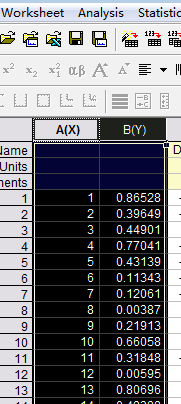

如果是新威仪器测试数据，需要先在origin里面取点
如何用origin画锂电池微分容量图，-3


如何用origin画锂电池微分容量图，-4
赞一下 回复此楼
23楼2017-07-03 10:06:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gkk779302969

新虫 (小有名气)
引用回帖:
23楼: Originally posted by shenbinssc at 2017-07-03 10:06:43
如果是蓝电设备测试的数据，现在数据导出里面设置成每5mV或更小的△V的输出数据
然后做成横坐标电压，纵坐标容量的图，然后选择Analysis里面的数学-微分
最后用得到的微分数据和电压作图，波动比较大的可以适当平 ...

新威的，下面这个图怎么调出来？

发自小木虫Android客户端
赞一下 回复此楼
24楼2017-07-03 20:55:31
