[求助] 关于Fluent计算收敛发散的问题 已有1人参与

不太明白这一块，我看书上说是判断收敛的方法之一是观察残差曲线，当所有残差曲线降低至所设的标准时认为达到收敛，这个所设的标准是怎么设的呢？根据什么来设啊？

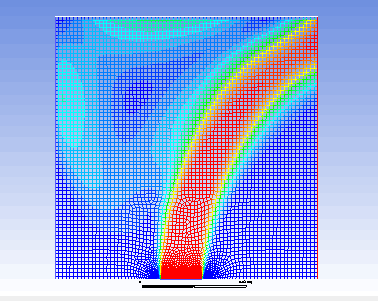

还有下面这个云图，这种图是不是因为计算不收敛导致的啊？当计算不收敛时，应该重点检查什么呢？
CFD菜鸟，身边没人搞这个，麻烦大家了

关于Fluent计算收敛发散的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
哈哈
1楼 2017-06-04 23:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

情节幻想狂

新虫 (初入文坛)
你算的是什么？

发自小木虫IOS客户端
回复此楼
2楼2017-06-05 09:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小叶子abc

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 情节幻想狂 at 2017-06-05 10:03:13
你算的是什么？

是一个二维管道气体泄漏问题，气体从下端中心泄漏到大气环境，左侧风速3m/s，上端为壁面，
赞一下 回复此楼
哈哈
3楼2017-06-05 09:48:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

情节幻想狂

新虫 (初入文坛)
稳态是吧？这个收敛应该很快的，不行你可以用非稳态试着算下

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-06-06 20:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
5楼2017-06-07 06:45:50
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

greatcch

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
小叶子abc: 金币+25, ★★★★★最佳答案 2017-06-07 11:24:53
影响收敛的因素：
网格质量、边界条件、求解控制
就这个模型你先检查一下边界条件有没有设置错。
再设置亚松弛因子，把各个因子都调小，这样收敛速度会慢，但收敛性会好很多，调小到多少自己试一下，0.1，0.2，0.01都可以试一下。
还不行的话就重画网格，这个模型挺简单的，建议用ICEM画四边形网格，注意边界层网格高度，算一下y+。
还有注意一下湍流模型和算法的选择。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-06-07 10:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小叶子abc

银虫 (正式写手)
引用回帖:
6楼: Originally posted by greatcch at 2017-06-07 11:44:47
影响收敛的因素：
网格质量、边界条件、求解控制
就这个模型你先检查一下边界条件有没有设置错。
再设置亚松弛因子，把各个因子都调小，这样收敛速度会慢，但收敛性会好很多，调小到多少自己试一下，0.1，0.2，0.01 ...

谢谢您，我还想问一下，这种泄露问题需要在泄漏口附近画边界层网格吗？还是尽可能加密泄漏口处的网格就行了？

发自小木虫Android客户端
赞一下 回复此楼
哈哈
7楼2017-06-07 11:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greatcch

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 小叶子abc at 2017-06-07 11:24:19
谢谢您，我还想问一下，这种泄露问题需要在泄漏口附近画边界层网格吗？还是尽可能加密泄漏口处的网格就行了？
...

没算过相关的问题，你需要根据速度和y+计算边界层网格高度，具体可以参考流沙cae的新浪博客，前面写的挺详细的。

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-06-07 15:57:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
