[求助] 求助TEM衍射图怎么确定晶格间距、两晶夹角等数据 已有1人参与

如题
   第一次做TEM衍射，得到两个图（图见附件图片1、2），还有两个DM3格式文件（附件0011、0005），现在问题是：文件不知道怎么用DM分析（晶距、两晶夹角等参数）
    我按照网上的方法：
1. 用DM打开图片，找到需要分析的范围，点选ROI tools里面的虚线方框，按住ALT键，在所分析区域周围拉一个合适大小的正方形；
2. 选Process菜单下的FFT，得到倒易空间的衍射图形，点选ROI tools里的虚线，拉一条对称于中心斑点的直线，两端准确落于对称的两个衍射点（最近中心斑的两个点）
    步骤1后得到这个图（见附件“步骤1得图”），接下来就不知道该怎么办了。
    这是铁或铁氧化物的衍射斑点，待测物质里还混合了带有季铵基基团的树脂和少量腐殖酸
    查了很多资料完全小白蒙圈！但是老板要求做这个课题组也没人懂，小虫子我最近一直焦躁着快要烦死了还请各位大虫们解救解救啊！！
   （说明一下我发了求助帖才发现有晶体专版不会因为重贴被封吧？？）求助TEM衍射图怎么确定晶格间距、两晶夹角等数据

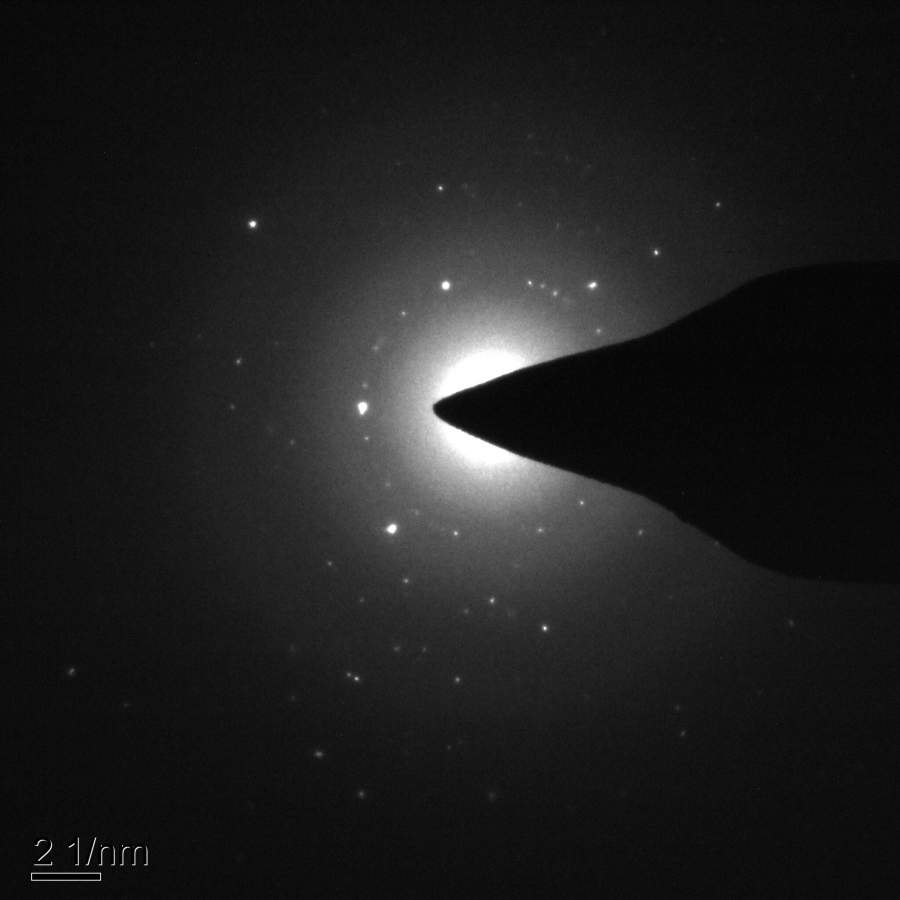

求助TEM衍射图怎么确定晶格间距、两晶夹角等数据-1

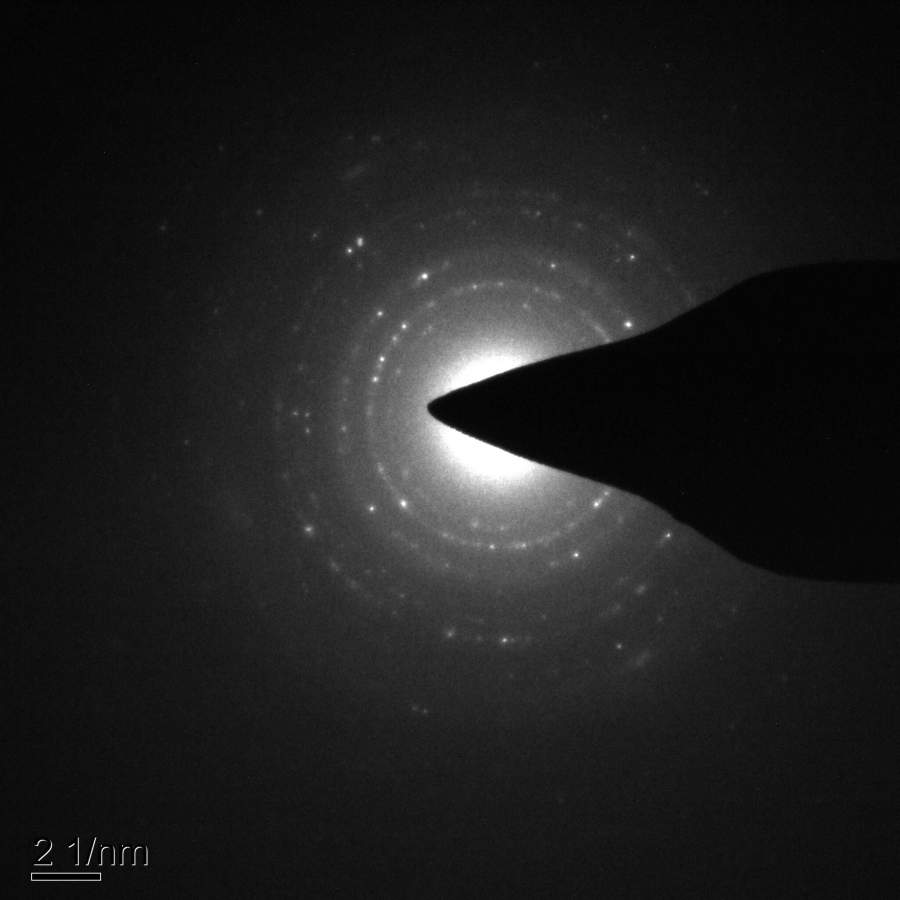

求助TEM衍射图怎么确定晶格间距、两晶夹角等数据-2

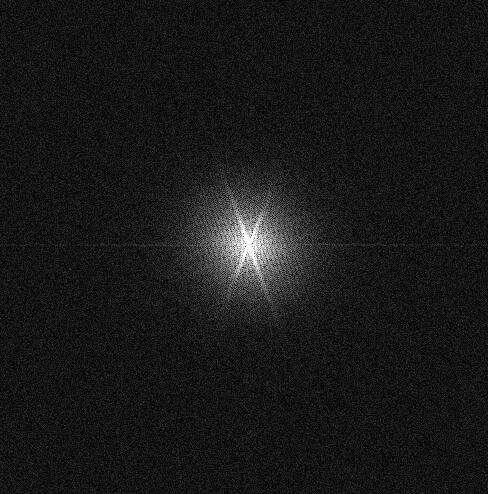

步骤1得图 .jpg
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0011.dm3
    • 2017-05-27 10:15:54, 16.58 M
  • 附件 2 : 0005.dm3
    • 2017-05-27 10:16:18, 16.58 M

» 猜你喜欢
五湖四海善良伟大的虫子朋友们啊来鞭策我吧！
1楼 2017-05-27 10:17:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Phys_Xu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
木子川页大可: 金币+30, ★★★很有帮助 2017-05-28 11:14:00
感觉你的目的不是很明确
看你的问题描述，你应该需要分析高分辨晶格像
但是你给出的文件，却是衍射图，衍射图做FFT是不可行的
0011倒是可以得到一些晶面间距的信息，你量图中的圆的直径就行（见附件），至于怎么转换为实空间的晶面间距，自己思考思考
祝好
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0011_1.dm3
    • 2017-05-27 14:37:33, 16.58 M
2楼2017-05-27 14:37:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Phys_Xu

木虫 (著名写手)
不好意思，传错文件了
应该是0005那个
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0005_1.dm3
    • 2017-05-27 15:22:37, 16.58 M

» 本帖已获得的红花（最新10朵）

木子川页大可
3楼2017-05-27 15:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木子川页大可

木虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by Phys_Xu at 2017-05-27 08:22:45
不好意思，传错文件了
应该是0005那个

谢谢解答！回去再好好看看，有问题想再次请教！

发自小木虫IOS客户端
赞一下 回复此楼
五湖四海善良伟大的虫子朋友们啊来鞭策我吧！
4楼2017-05-28 11:16:18
