[求助] 求大神ansys模态分析结果指导 已有2人参与

要求;
做一个7自由度的模型,个个方向都不约束让它自由振动,求前20阶模态,找出前三阶主振型在那个地方振动,还有频率!
      这么做对么?求大神帮忙看一下指导一下谢谢

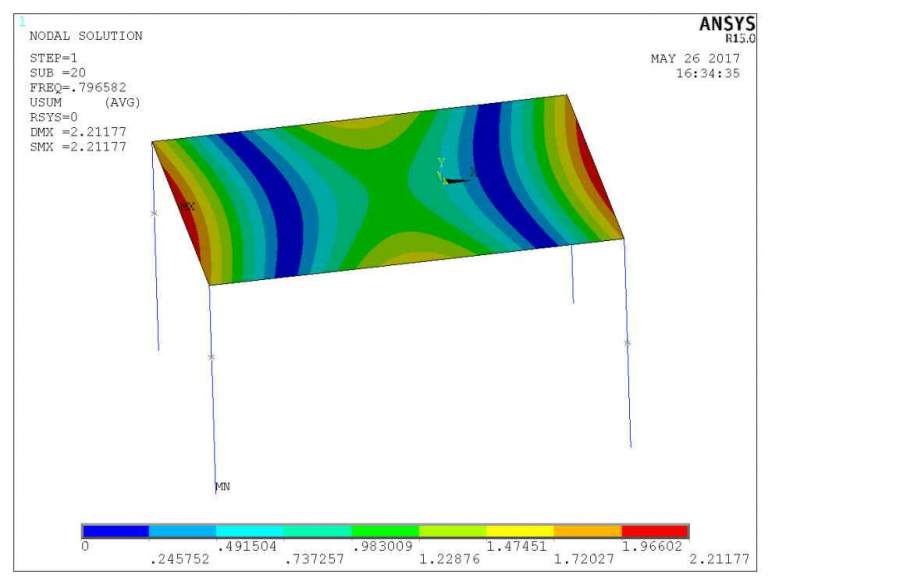

求大神ansys模态分析结果指导

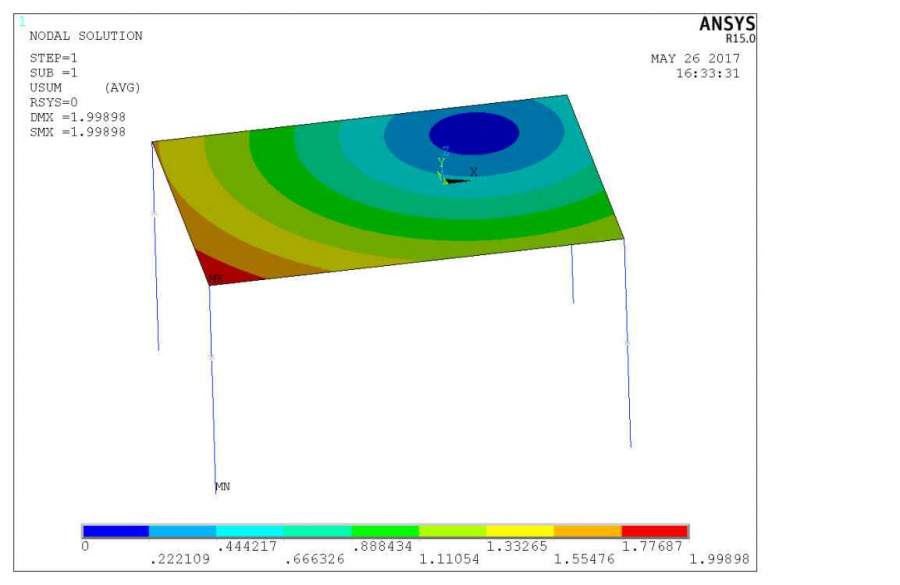

求大神ansys模态分析结果指导-1


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dwy59

新虫 (初入文坛)

不加任何约束进行求解,前六阶是刚体模态,你得从第七阶开始查看

发自小木虫IOS客户端
2楼2017-05-27 00:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

萌萌暮子

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by dwy59 at 2017-05-27 00:15:07
不加任何约束进行求解,前六阶是刚体模态,你得从第七阶开始查看

为啥呢!你会做模态分析么?

发自小木虫Android客户端
3楼2017-05-27 17:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dwy59

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
3楼: Originally posted by 萌萌暮子 at 2017-05-27 17:45:20
为啥呢!你会做模态分析么?
...

任何物体在零约束条件下至少有六个方向的刚体运动,模态分析的例子非常多,照着做就可以了

发自小木虫IOS客户端
4楼2017-05-27 17:54:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萌萌暮子

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by dwy59 at 2017-05-27 17:54:39
任何物体在零约束条件下至少有六个方向的刚体运动,模态分析的例子非常多,照着做就可以了
...

那我这个做的对不对呀

发自小木虫Android客户端
5楼2017-05-27 21:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dwy59

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 萌萌暮子 at 2017-05-27 21:56:07
那我这个做的对不对呀
...

两张图看不出什么大问题,保证单位制和模型正确即可

发自小木虫IOS客户端
6楼2017-05-27 22:24:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinhuantxj

木虫 (著名写手)

引用回帖:
2楼: Originally posted by dwy59 at 2017-05-27 00:15:07
不加任何约束进行求解,前六阶是刚体模态,你得从第七阶开始查看

你说的是对的,对于三维情况下,前六阶,对于平面前三阶是刚体模态。

发自小木虫Android客户端
天行健,君子以自强不息;地势坤,君子以厚德载物。
7楼2017-05-27 22:46:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flexion

新虫 (初入文坛)

2楼正解,至于原因请看振动相关教材,属于基础知识

发自小木虫Android客户端
8楼2017-05-28 09:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youtaiwen

新虫 (小有名气)

我看你计算了20阶模态,如果你关注的是桌子的刚体模态那么前6阶就是。如果你关注的是弹性模态,6阶以后的都是。另外,你说你的模型有7个自由度,我觉着可能有问题,因为有限元里你把模型划分为N个节点,每个节点6个自由度,那么模型就是6N个自由度,这些自由度都是弹性的。

发自小木虫IOS客户端
9楼2017-05-28 17:08:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superweiwei

新虫 (小有名气)

先看模态分析的书,要不做出来也没用! 怎么验证正确性和计算精度!

发自小木虫Android客户端
10楼2017-05-29 00:19:56
