小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 超级电容CV曲线测得比电容小
191/2返回列表12下一页
查看: 5823  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tbsong

新虫 (小有名气)

[求助] 超级电容CV曲线测得比电容小 已有1人参与

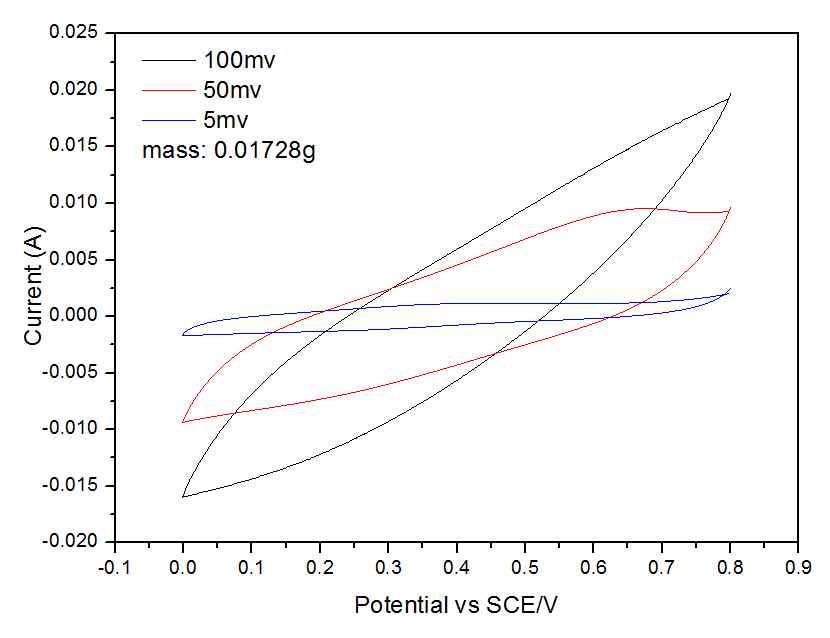

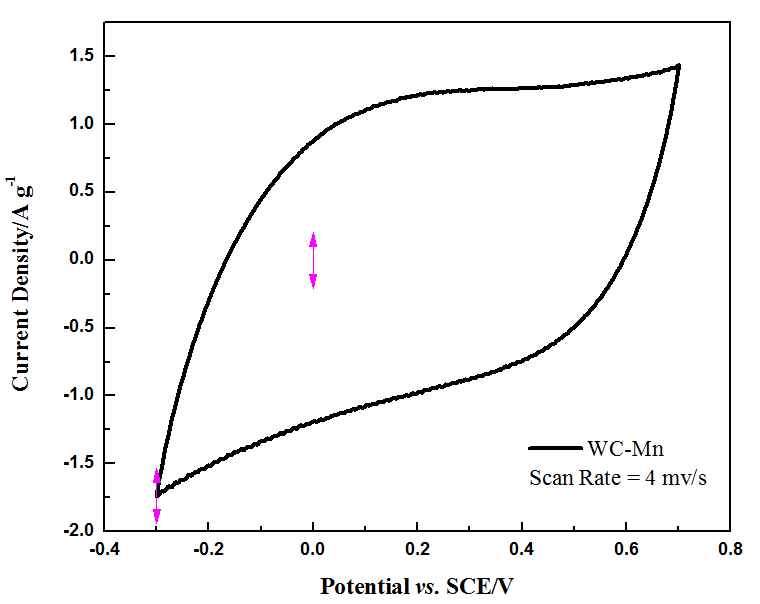

刚开始接触超级电容器，做了一下电极片CV测试，结果如第一张图所示，计算的到的比电容特别小，只有8点几法拉每克，相似的材料之前毕业了的师兄做有200多法拉每克，我完全是个电化学小白(?_?)学的是环境，实验室基本没有懂这方面的，之前做这个的师兄是第一个做这个的，现在也毕业了，看到这个结果完全不知是咋回事(?_?)盼望各位大神解惑。

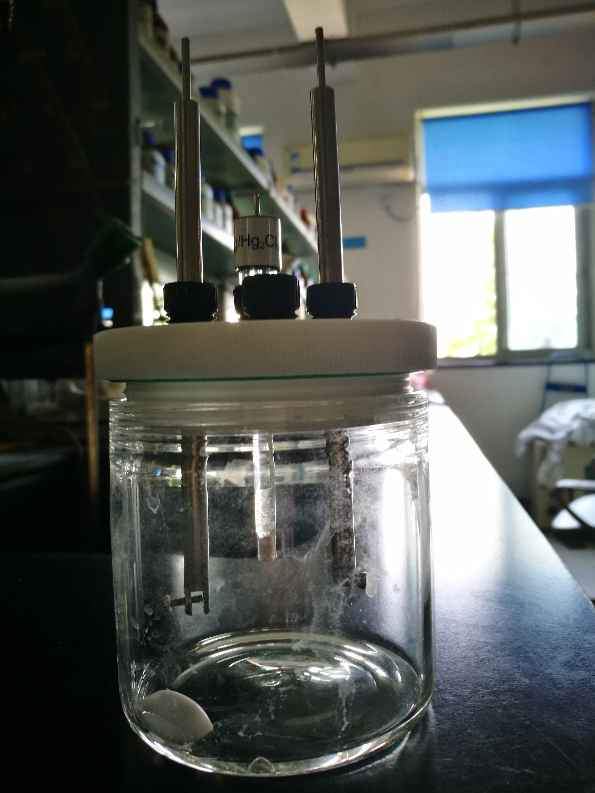

我的材料是生物质炭复合了MnO，按照材料：乙炔黑：60%PTFE溶液为8:1:1，加入少许乙醇在研钵中研磨成膏状，然后擀到8*8cm的不锈钢网上，再用10MPa压力压片后90度烘干24小时。用三电极体系测试(用的是师兄定制的装置，如下图所示)，电解质是0.5M的硫酸钠溶液，(之前师兄做的是KOH)，在autolab上测得CV。关于电位窗口的选择也不太懂。
烦请各位大神提出你们宝贵的建议?ω?万分感谢!

超级电容CV曲线测得比电容小


超级电容CV曲线测得比电容小-1


超级电容CV曲线测得比电容小-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-05-26 15:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tbsong

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 严加谨 at 2017-05-26 15:25:57
17mg 太多了，这么厚的电极片 MnO2无法反应。。。搞个2mg或者5mg试试，抹上去的时候均匀一点，薄一点

质量会有这么大的影响吗?感觉差了20多倍呢(?_?)

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2017-05-26 15:41:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

严加谨

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tbsong: 金币+40, ★有帮助 2017-05-26 17:21:51
17mg 太多了，这么厚的电极片 MnO2无法反应。。。搞个2mg或者5mg试试，抹上去的时候均匀一点，薄一点
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

tbsong
扫描头像二维码，关注精彩电化学基础内容
2楼2017-05-26 15:25:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1592203609

荣誉版主 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
活性物质太多咯，搞个5~10mg
赞一下 回复此楼
3楼2017-05-26 15:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

严加谨

金虫 (正式写手)
引用回帖:
4楼: Originally posted by tbsong at 2017-05-26 15:41:35
质量会有这么大的影响吗?感觉差了20多倍呢(?_?)
...

是有影响的 MnO2电极不能太厚，但这是不是造成你电容过低的原因，要试过才知道 试试吧 不行再讨论
赞一下 回复此楼
扫描头像二维码，关注精彩电化学基础内容
5楼2017-05-26 17:23:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黎明的月

银虫 (小有名气)
氧化锰导电性那么差，你弄这么多活性质量，完全没办法反应啊。

发自小木虫Android客户端
赞一下 回复此楼
付出就好
6楼2017-05-27 23:23:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tbsong

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 严加谨 at 2017-05-26 17:23:44
是有影响的 MnO2电极不能太厚，但这是不是造成你电容过低的原因，要试过才知道 试试吧 不行再讨论...

你好呀~我减少负载量测响应电流还是特别小，5mg左右材料，扫描速度100MV，电流是10-3数量级，而且我拿活性炭和氧化亚镍用同样的方法制备成电极片，得到的响应电流也是特别小，请问可能是什么原因呢？

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-05-28 19:34:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

严加谨

金虫 (正式写手)
引用回帖:
7楼: Originally posted by tbsong at 2017-05-28 19:34:14
你好呀~我减少负载量测响应电流还是特别小，5mg左右材料，扫描速度100MV，电流是10-3数量级，而且我拿活性炭和氧化亚镍用同样的方法制备成电极片，得到的响应电流也是特别小，请问可能是什么原因呢？
...

是不是你测试的装备有问题 你咋测的 装置是什么样子的 拍个照片上来让论坛里大神看看
赞一下 回复此楼
扫描头像二维码，关注精彩电化学基础内容
8楼2017-05-28 20:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

严加谨

金虫 (正式写手)
引用回帖:
7楼: Originally posted by tbsong at 2017-05-28 19:34:14
你好呀~我减少负载量测响应电流还是特别小，5mg左右材料，扫描速度100MV，电流是10-3数量级，而且我拿活性炭和氧化亚镍用同样的方法制备成电极片，得到的响应电流也是特别小，请问可能是什么原因呢？
...

哦 你原贴已经有照片了 我想想看
赞一下 回复此楼
扫描头像二维码，关注精彩电化学基础内容
9楼2017-05-28 21:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

严加谨

金虫 (正式写手)
引用回帖:
7楼: Originally posted by tbsong at 2017-05-28 19:34:14
你好呀~我减少负载量测响应电流还是特别小，5mg左右材料，扫描速度100MV，电流是10-3数量级，而且我拿活性炭和氧化亚镍用同样的方法制备成电极片，得到的响应电流也是特别小，请问可能是什么原因呢？
...

你减小负载量之后 电流减小不奇怪，请问电容变化没有
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

tbsong tbsong
扫描头像二维码，关注精彩电化学基础内容
10楼2017-05-28 21:18:36
