24小时热门版块排行榜

返回列表

忘记tomorrow

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 68.7
红花: 1
帖子: 94
在线: 76.4小时
虫号: 2217932
注册: 2013-01-02
专业: 金属材料的合金相、相变及

[求助] 透射电镜选区衍射分析时，有序相的超晶格衍射斑点会不会因为强度太弱而显现不出来？

本人制备的金属材料基体中弥散分布着一些细小的钒的碳化物 (VxCy)，为了弄清楚所存在的碳化物的种类及其晶体结构，于是在TEM下对上述金属材料进行观察：
TEM-BF照片表明：金属材料中弥散分布的钒的碳化物(VxCy)的晶粒尺寸约为100-200 nm；
EDS点测能谱分析表明：碳化物颗粒中C/V的原子比约为0.9,推测存在的VxCy碳化物的种类可能为：无序的非化学计量比的VCx(x:0.66-0.88),或者为有序的碳化物V8C7；
对钒的碳化物VxCy的晶粒沿3个不同的晶带轴进行选区电子衍射(SAED)分析：

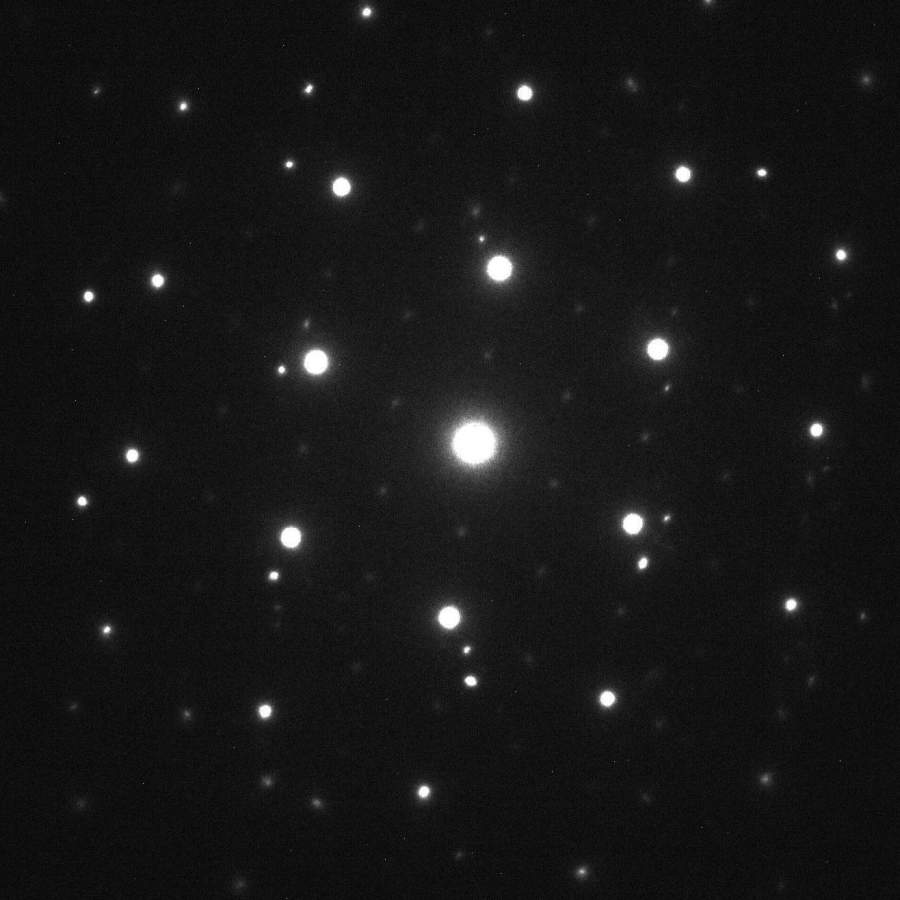

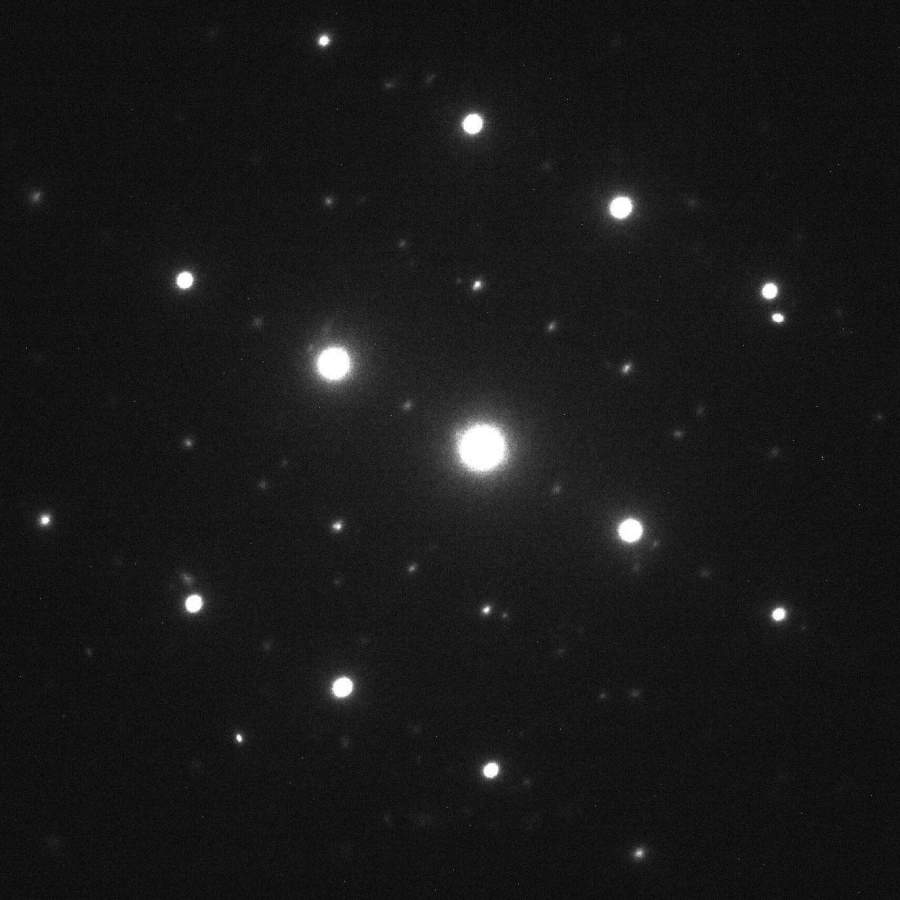

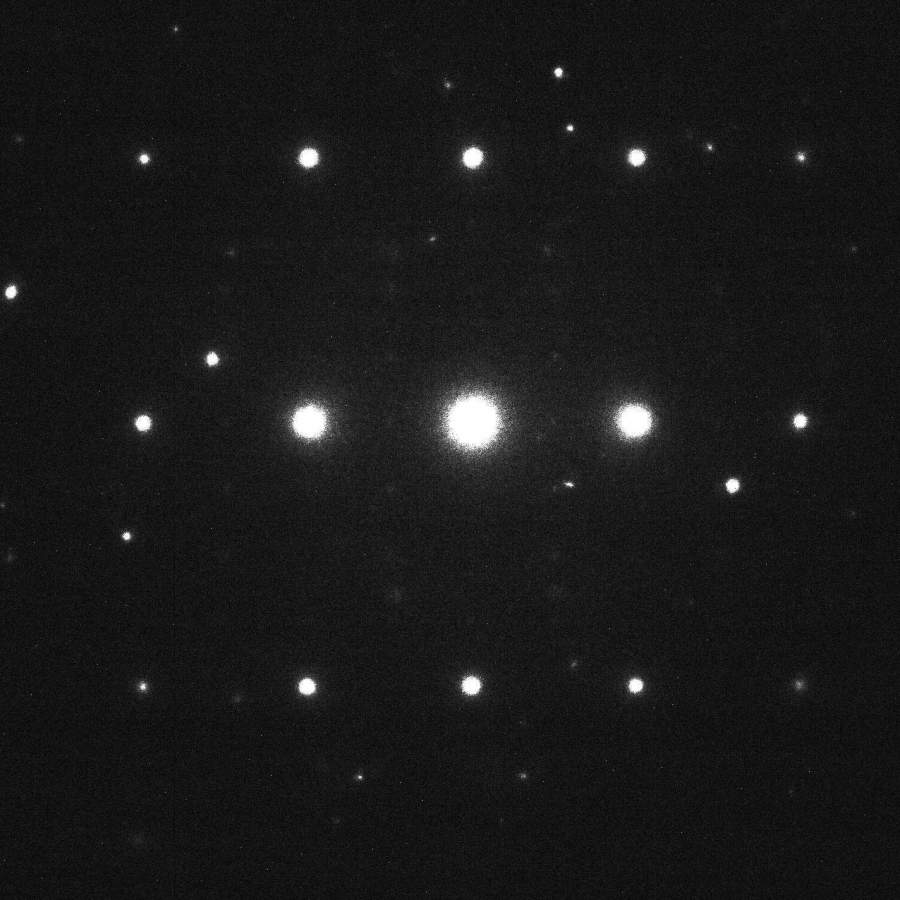

1）根据某些碳化物晶粒的SAED花样，标记为FCC结构，未观察到超晶格衍射斑点（如图1，2，3），因此推测其代表无序的非化学计量比的FCC结构的VCx。

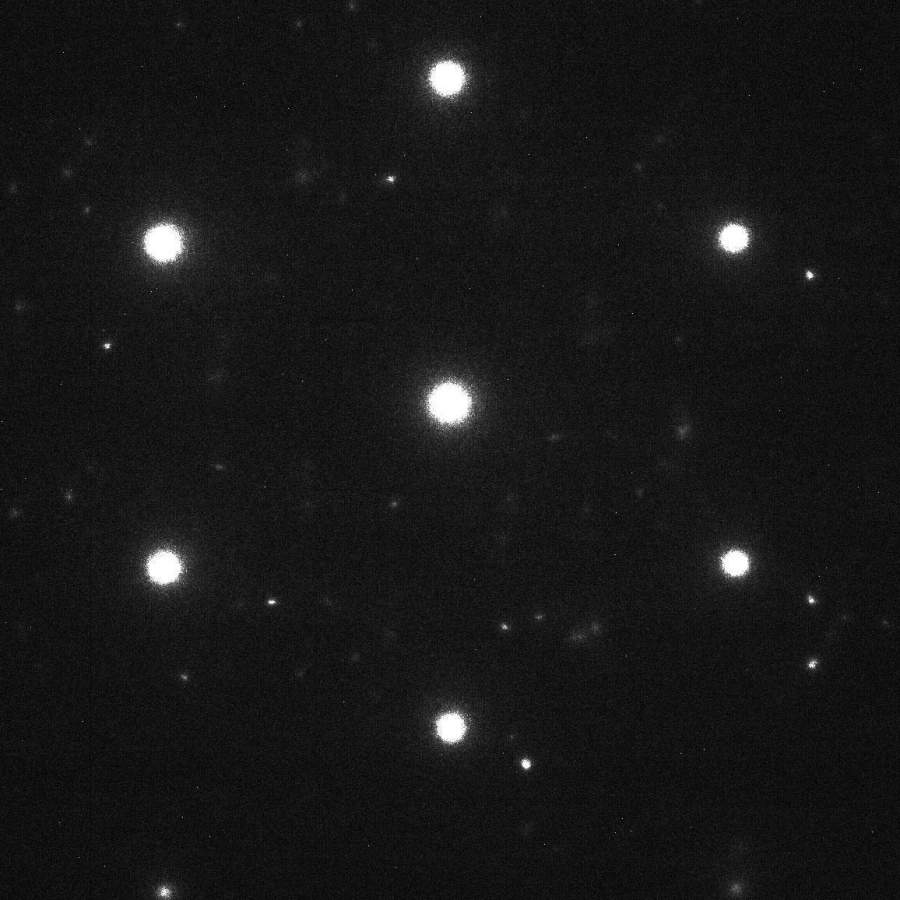

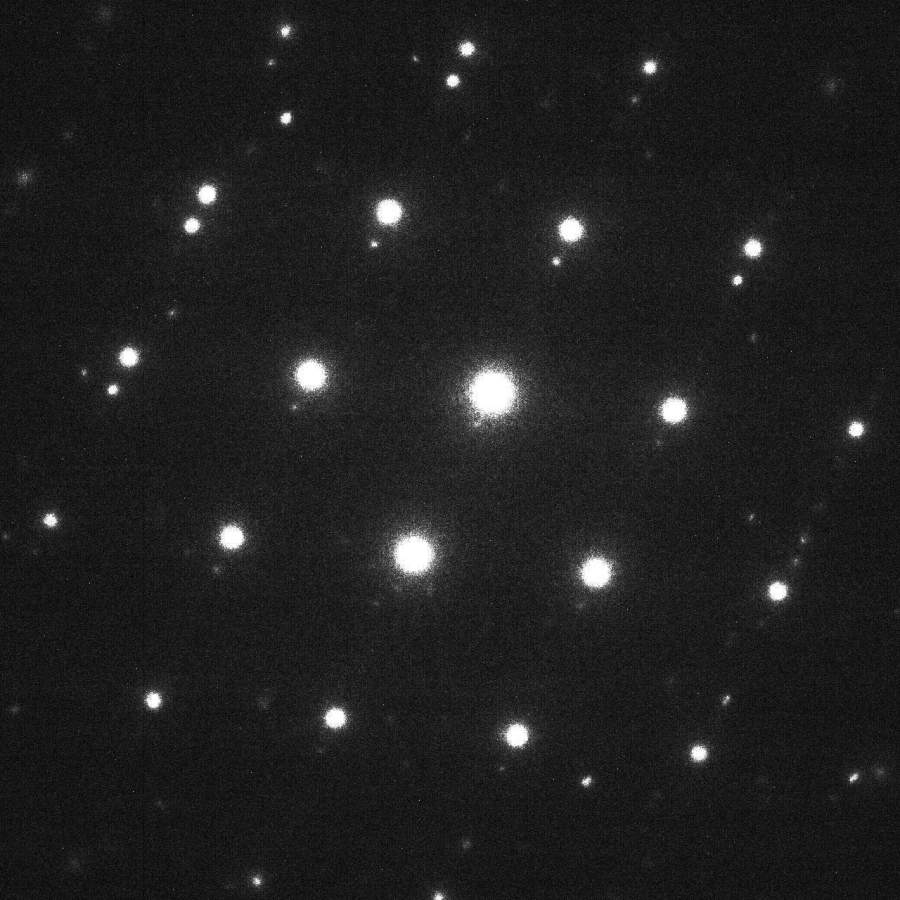

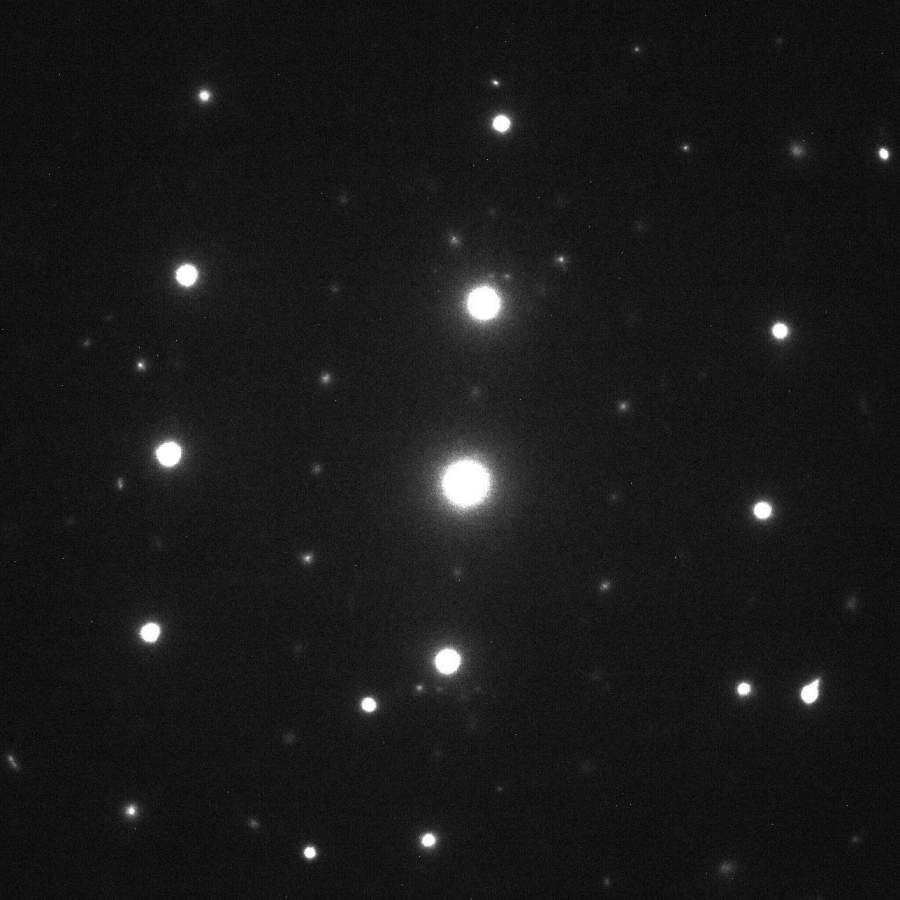

2）另外，仍有些成分相似的碳化物晶粒的SAED花样中，除了存在对应与FCC结构的强衍射斑点（因为碳化物中V原子构成了FCC结构金属点阵）外，还存在弱的超晶格衍射斑点（与碳化物中碳原子空位发生有序化有关）（如图4，5，6），因此推测其代表FCC结构VCx发生有序化形成的简单立方结构的V8C7碳化物。
问题：金属材料中是否可能同时存在无序的非化学计量比的VCx 以及有序的V8C7两种碳化物？还是其实所有VxCy碳化物都发生了有序化形成V8C7，只是部分碳化物晶粒由于各种原因，在SAED时超晶格衍射斑点强度太弱，无法观察到，因此将其误判成无序的非化学计量比的FCC结构的VCx？
