[求助] 求标定Al-Mg-Si合金的TEM衍射斑点,感激!!!! 已有1人参与

求标定Al-Mg-Si合金的TEM衍射斑点,感激!!!!
1. 合金为Al-Mg-Si;

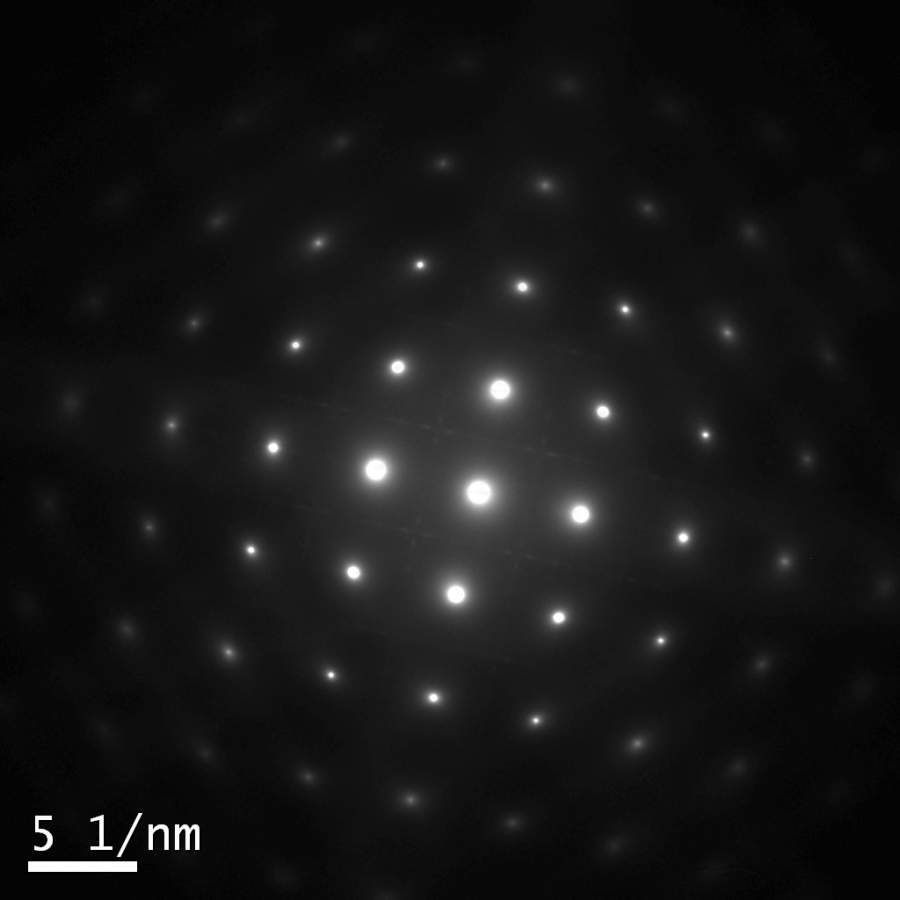

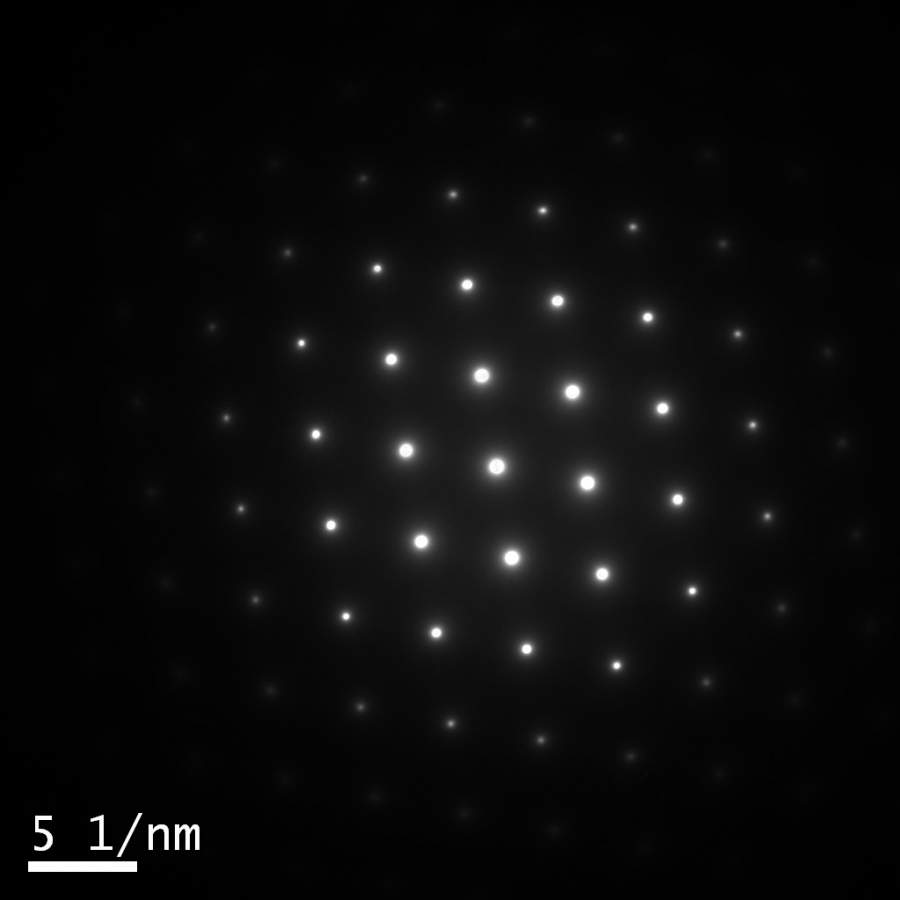

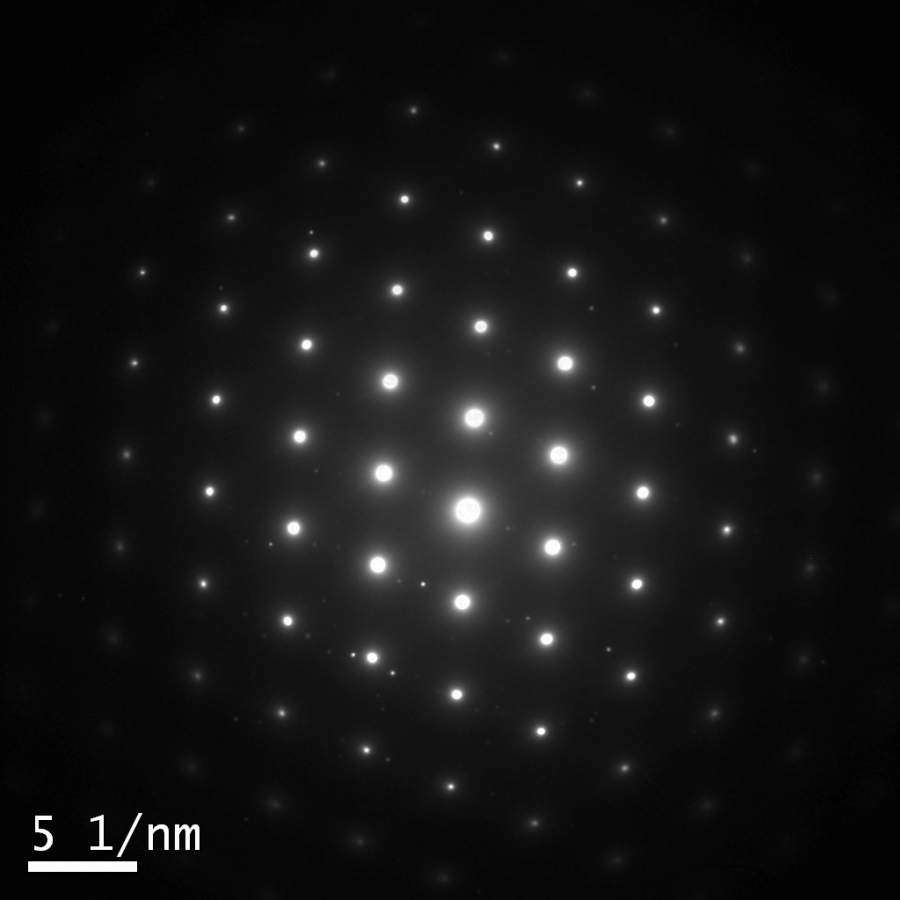

2. 第一个图为粗大的第2相,可能是Fe/Mn-rich 相; 第二个图可能是β”,第三图可能是β'。
求给出具体的衍射斑点的晶格参数,感谢


求标定Al-Mg-Si合金的TEM衍射斑点,感激!!!!


求标定Al-Mg-Si合金的TEM衍射斑点,感激!!!!-1


求标定Al-Mg-Si合金的TEM衍射斑点,感激!!!!-2
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老铁哥哥xwsh

金虫 (小有名气)

搬砖工。

【答案】应助回帖

感谢参与,应助指数 +1
两种可能:
一。一种基体,只是元素富集:面心立方系(前两个衍射斑很像面心立方【110】带轴。第三个很像【1 0 0】。。你应该多拍几个不同方向的正带轴去确定他的晶格类型,或是采用XRD的方法确定。。。如果是面心立方的正带轴,然后衍射斑有【1-11】和【1 -1 0】的衍射斑,用线量出间距,倒数就是面间距。根据指数和面间距,晶格常数就出来了。。)
二。另一种沉淀相同,晶体结构变化了。 比如说体心立方或是密排六方。带轴就是另一种了。

按照你说的,我个人也是比较支持晶格常数不变。但是,需要提醒题主的是,用衍射斑去测晶格常数,误差太大。。。。。。请用CBED。。。。
努力啊努力!!
2楼2017-05-02 12:49:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老铁哥哥xwsh

金虫 (小有名气)

搬砖工。

引用回帖:
2楼: Originally posted by 老铁哥哥xwsh at 2017-05-02 12:49:34
两种可能:
一。一种基体,只是元素富集:面心立方系(前两个衍射斑很像面心立方【110】带轴。第三个很像【1 0 0】。。你应该多拍几个不同方向的正带轴去确定他的晶格类型,或是采用XRD的方法确定。。。如果是面心 ...

写错了。。。晶格类型不变。。。。。晶格常数肯定是变得。。。
努力啊努力!!
3楼2017-05-02 12:50:18
