[求助] 冲床自动送料机构设计 已有2人参与

毕业设计选题为冲床自动送料机构设计，送料机构的动力源为冲床(与电动机相连的齿轮)，要把动力源通过连杆与送料机构的齿轮相连！
现在的问题是冲床上的动力齿轮与送料机构上的齿轮是垂直的，这怎么解决？

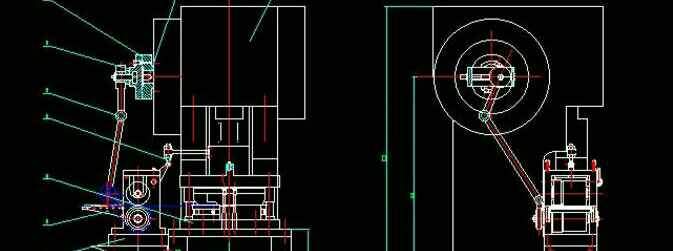

冲床自动送料机构设计


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-04-28 18:16:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supervb

铁杆木虫 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
楼主把两个齿轮换成圆锥齿轮好了，轮轴正好垂直；或者用螺杆/齿轮。
赞一下 回复此楼
咱是做非线性随机动力学的哟
2楼2017-04-29 13:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
将传动方向转90度角，可以使用机械的方法如圆锥齿轮传动或涡轮蜗杆传动；还可用液压控制的方法。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2017-04-30 09:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lylgcyy

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by supervb at 2017-04-29 13:46:57
楼主把两个齿轮换成圆锥齿轮好了，轮轴正好垂直；或者用螺杆/齿轮。

如何确定送料机构的齿轮传递的功率和转矩呢？

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-02 18:02:07
