[求助] 循环伏安曲线和阻抗曲线分析 已有3人参与

麻烦大家帮忙看一下这种循环伏安曲线和阻抗曲线怎么分析。我做的是二氧化锡超级电容器电极材料。本人是电化学新手，问题可能说的不是很清楚，望大家海涵。

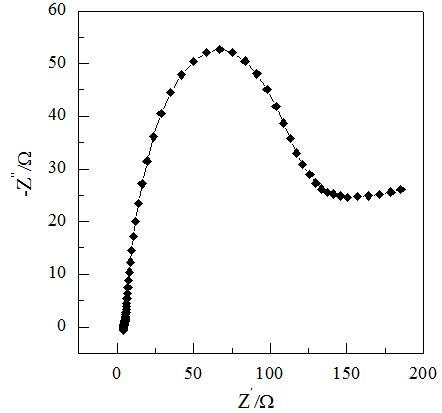

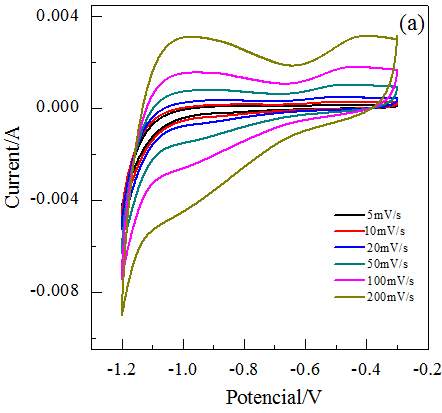

循环伏安曲线和阻抗曲线分析


循环伏安曲线和阻抗曲线分析-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-20 13:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

【答案】应助回帖

感谢参与，应助指数 +1
阻抗是开路电位下测试的吗，开路电位多少。
想分析电极材料的什么性能。
信息太少，没法分析
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
2楼2017-04-20 13:47:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅熙

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 土纸 at 2017-04-20 13:47:07
阻抗是开路电位下测试的吗，开路电位多少。
想分析电极材料的什么性能。
信息太少，没法分析

阻抗是在电化学工作站（辰华chi600e）电化学阻抗测试方法的默认条件下测到的。
CV曲线主要想得到的信息：是否发生了氧化还原反应及其可逆性
阻抗曲线：与常见的阻抗谱比较，高频区半圆弧前面的曲线较长的原因
暂时就这些了，希望我说的你能看明白。
赞一下 回复此楼
3楼2017-04-20 14:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅熙

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 土纸 at 2017-04-20 13:47:07
阻抗是开路电位下测试的吗，开路电位多少。
想分析电极材料的什么性能。
信息太少，没法分析

此外，我想问一下，阻抗谱的低频区，直线的角度很小，没有达到90度，是表示材料在这个频率以下的电容都没有被利用到吗？
赞一下 回复此楼
4楼2017-04-20 14:58:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

【答案】应助回帖

引用回帖:
4楼: Originally posted by 浅熙 at 2017-04-20 14:58:06
此外，我想问一下，阻抗谱的低频区，直线的角度很小，没有达到90度，是表示材料在这个频率以下的电容都没有被利用到吗？...

你指的那个低频区是不是应该完全垂直于虚数轴才对啊，你这个没有完全垂直是这个意思吗

发自小木虫Android客户端
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
5楼2017-04-20 15:33:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

【答案】应助回帖

引用回帖:
3楼: Originally posted by 浅熙 at 2017-04-20 14:54:27
阻抗是在电化学工作站（辰华chi600e）电化学阻抗测试方法的默认条件下测到的。
CV曲线主要想得到的信息：是否发生了氧化还原反应及其可逆性
阻抗曲线：与常见的阻抗谱比较，高频区半圆弧前面的曲线较长的原因
暂 ...

是左侧区域的氧化还原反应的可逆性吗，感觉你这个好像很难啊，峰不明显啊

发自小木虫Android客户端
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
6楼2017-04-20 15:38:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅熙

银虫 (小有名气)
引用回帖:
5楼: Originally posted by 土纸 at 2017-04-20 15:33:47
你指的那个低频区是不是应该完全垂直于虚数轴才对啊，你这个没有完全垂直是这个意思吗
...

是的，我就想问一下出现这种情况的原因，是因为质量传输过程的阻抗太大引起的吗？
赞一下 回复此楼
7楼2017-04-20 16:29:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅熙

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 土纸 at 2017-04-20 15:38:30
是左侧区域的氧化还原反应的可逆性吗，感觉你这个好像很难啊，峰不明显啊
...

是啊，完全看不到氧化还原峰。那我通过CV曲线偏离矩形形状可以说明电极材料发生了氧化还原反应吗？
赞一下 回复此楼
8楼2017-04-20 16:31:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
浅熙: 金币+10, ★★★很有帮助 2017-04-25 16:48:10
引用回帖:
8楼: Originally posted by 浅熙 at 2017-04-20 16:31:11
是啊，完全看不到氧化还原峰。那我通过CV曲线偏离矩形形状可以说明电极材料发生了氧化还原反应吗？...

左侧的扫描电位再正一些，不要让体系的副反应发生，另外感觉你这个电位区间有问题，扫速也选择得不好，你再好好研究下到底哪两个峰是你的研究对象，只要cv曲线只有这两只峰就可以，其他无干的峰或者电流起势就不要扫出来了，影响分析结果

发自小木虫Android客户端
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
9楼2017-04-20 20:13:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

【答案】应助回帖

引用回帖:
8楼: Originally posted by 浅熙 at 2017-04-20 16:31:11
是啊，完全看不到氧化还原峰。那我通过CV曲线偏离矩形形状可以说明电极材料发生了氧化还原反应吗？...

不太明白，你最好po一下你的同行同体系的参考文献图片，方便分析

发自小木虫Android客户端
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
10楼2017-04-20 20:14:29
