[求助] 请问,如下图中的电子密度转移图是怎么做出来的 已有1人参与

用高斯对结构做了优化之后,用什么输出文件可以做这样的图?图也是通过高斯,GV来做的么

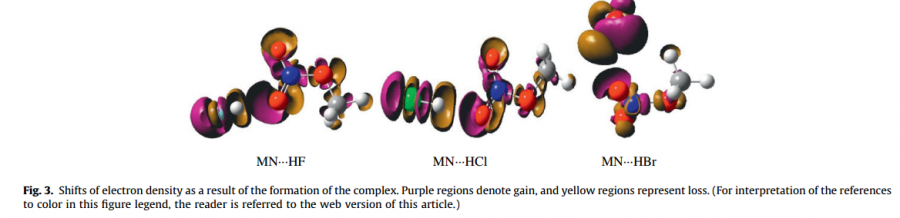

请问,如下图中的电子密度转移图是怎么做出来的
回复此楼
我的梦想那么大,我却离得那么远!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18235149572

新虫 (小有名气)

Gview里面results,surfaces中进行编辑计算就可以
小小白!
2楼2017-04-17 12:03:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou2009

版主 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
我看这三图是氢键的电子密度差图。也即分别用体系的电子密度减去MN与HF等的电子密度,可以看到MN的N上的孤对电子是如何转移到HF等上生成氢键的。
这可以用GV分别算出分子的wfn文件,在Multiwfn中作电子密度差,得到cub文件,然后在GS中作图。
至于图例中等值面图都是剖面,这可以在Multiwfn中调整图幅的空间大小,出现剖面结果。这通常是一种失误,不想此处却巧用了。
3楼2017-04-17 14:39:53
