[交流] ICEM CFD画网格边界线处有孔洞已有3人参与

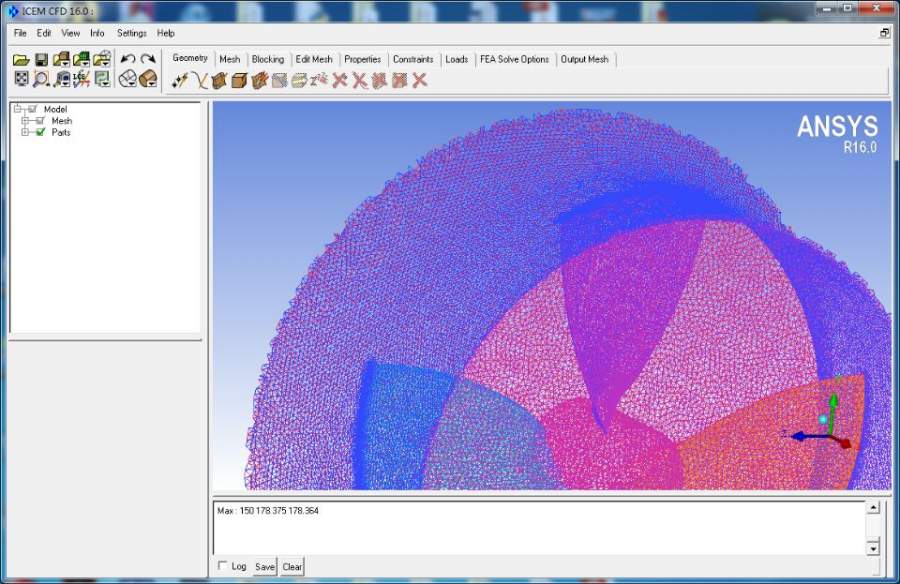

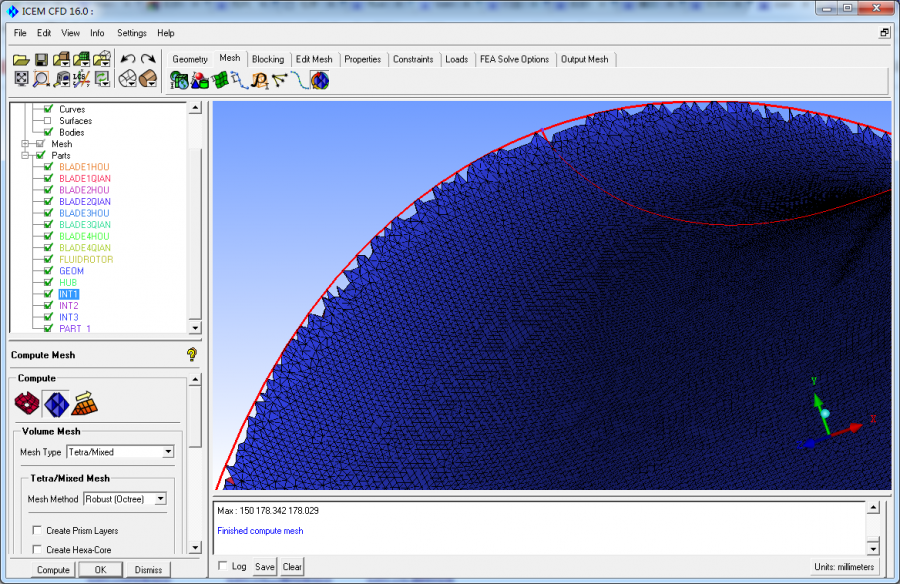

为什么用ICEM CFD画的非结构网格，选的是patch dependent，但两个面的交线处网格不光滑，没有按照轮廓线生成网格，形成了孔洞，求大神解答，网格信息如图。

ICEM CFD画网格边界线处有孔洞


ICEM CFD画网格边界线处有孔洞-1
