[求助] 求助，FLUENT中用MRF法模拟，发现静区域不动。 已有2人参与

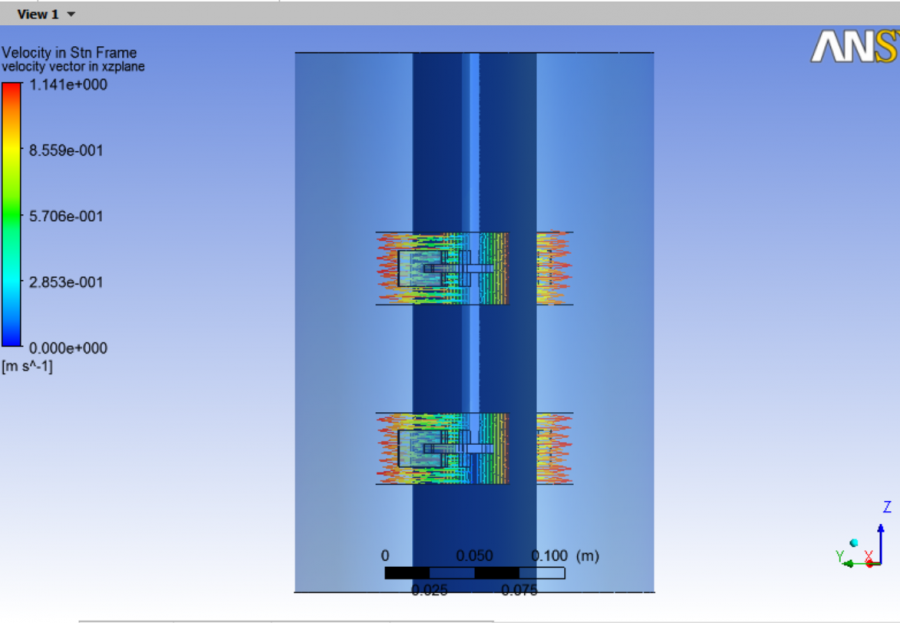

跟着《ANSYS Fluent 流体数值计算方法与实例》这本书模拟了一个三维搅拌器的模型，书上的算例算到1000多步才收敛，我算到55步就收敛了，用后处理软件查看发现只有搅拌桨区域有速度，外围区域静止不动，我是跟着书一步一步做的，到底是哪里出了问题呢？求助，FLUENT中用MRF法模拟，发现静区域不动。
1.PNG@wuming524
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : FFF-1-2-00200.cas.gz
    • 2017-04-13 19:43:27, 27.47 M
  • 附件 2 : file.meshdat
    • 2017-04-13 19:45:10, 26.73 M
  • 附件 3 : Geom.agdb
    • 2017-04-13 19:45:19, 2.02 M

» 收录本帖的淘帖专辑推荐

流体仿真模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-13 19:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Luke_shi1

铜虫 (小有名气)
接上，事实证明并不是这样的...我在meshing中重新named selection上下桨叶（此时选中的组成桨叶的faces），在fluent的boundaries可以找到，按书上设置为moving wall。但最后结果还是只有桨叶附近有流动....

发自小木虫IOS客户端
赞一下(1人) 回复此楼
8楼2018-04-11 18:33:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xxl520zry


发自小木虫IOS客户端
2楼2017-04-13 19:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1191550068

新虫 (初入文坛)
那个用法就是运动区域旋转，静止区域不运动啊。你说的是哪里有问题？

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-04-13 22:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

和贵

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
不知道具体步骤，所以不知道是哪一步有问题，如果只有动区域动起来，表明动静区域之间没有数据传输吧，要不看看interface有没有问题？（我也不是太懂）
赞一下 回复此楼
4楼2017-04-14 15:38:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fleursky

新虫 (初入文坛)
请问有这本书的电子档吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-06-26 16:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fleursky

新虫 (初入文坛)
转速的正负号是怎么判断？

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-06-26 22:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Luke_shi1

铜虫 (小有名气)
虽然太晚了，和我的情况一样。我觉得是在fluent的boundaries condition设置上下桨叶时，出现问题 。因为书上在meshing中设置上下桨叶的named selection时，是选中edges，我觉得应该将其生成surface才能在fluent中设置为跟随动区旋转的桨叶。你觉的是吗？（我还没试）

发自小木虫IOS客户端
赞一下 回复此楼
7楼2018-04-11 17:14:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lh海

新虫 (初入文坛)
我也遇到这种情况了 请问解决了吗

发自小木虫IOS客户端
赞一下 回复此楼
9楼2018-10-05 20:08:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goshen

铁杆木虫 (职业作家)
解决了吗，我也碰到一样的问题，刚上手一直没搞明白静域怎么设置。
赞一下 回复此楼
走错一步，满盘皆输
10楼2018-12-02 16:19:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
