[求助] Si能带图算出来感觉很怪？ 已有3人参与

我用pbe算Si的能带图，但是和文献差的太多，为什么？而且文献中为什么以0点费米能级上下基本分布的差不多，而我的则是费米能级以下太多？

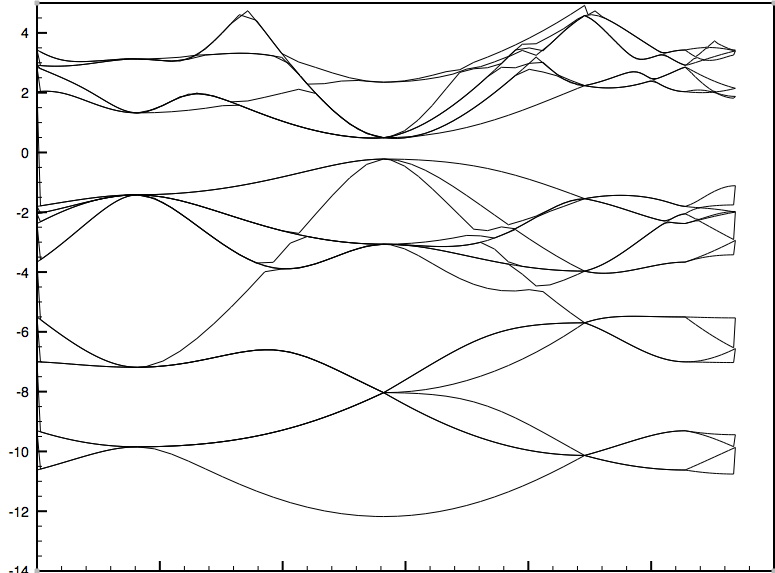

Si能带图算出来感觉很怪？
屏幕快照 2017-04-11 下午4.03.10.png


Si能带图算出来感觉很怪？-1
屏幕快照 2017-04-11 下午8.19.13.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-11 20:22:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jpchou

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
primitive cell Si bulk 只有兩顆原子
Si valence electron 有四顆
所以總共會有八顆電子
一個 band 可以填兩顆電子
所以 Fermi level 以下只有會四條 band
你的 band 數明顯多很多

所以我猜你不是用 primitive cell
你用的應該是 conventional cell
用了 八顆 Si ~ 總共出現 16 條 band
因為你用的是 conventional cell
k 點設定就是不一樣
也就出現了直接帶隙 (band folding)
赞一下(1人) 回复此楼
7楼2017-04-12 20:26:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

billvasp

新虫 (小有名气)

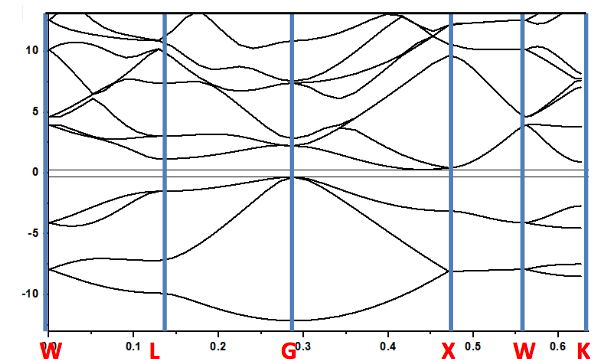

第一个我的图，第二个文献图
赞一下 回复此楼
2楼2017-04-11 20:23:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
billvasp(蛋蛋小童鞋代发): 金币+2, 谢谢参与，小木虫鼓励积极回答问题者 2017-04-13 08:31:21
Si是间接带隙半导体，不知道为什么你算的是直接带隙了。你检查下k点设置是不是正确？侯老师手册我记得有算Si的案例 比较下看看那里有不同
赞一下 回复此楼
计算顺利点吧
3楼2017-04-12 10:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fdd096030079

新虫 (小有名气)
目测楼主k点顺序不一致，不好比较。另外，能带图用点连，不要用线。

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-04-12 10:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billvasp

新虫 (小有名气)
引用回帖:
4楼: Originally posted by fdd096030079 at 2017-04-12 10:42:06
目测楼主k点顺序不一致，不好比较。另外，能带图用点连，不要用线。

k点顺序和文献一致的。
赞一下 回复此楼
5楼2017-04-12 13:42:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billvasp

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zhangfrank at 2017-04-12 10:07:47
Si是间接带隙半导体，不知道为什么你算的是直接带隙了。你检查下k点设置是不是正确？侯老师手册我记得有算Si的案例 比较下看看那里有不同

k点设置和文献一致，侯老师手册上是Al的例子
赞一下 回复此楼
6楼2017-04-12 13:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billvasp

新虫 (小有名气)
引用回帖:
7楼: Originally posted by jpchou at 2017-04-12 20:26:53
primitive cell Si bulk 只有兩顆原子
Si valence electron 有四顆
所以總共會有八顆電子
一個 band 可以填兩顆電子
所以 Fermi level 以下只有會四條 band
你的 band 數明顯多很多

所以我猜你不是用 primi ...

是的，我用MS直接导出来结构，里面确实有8个原子。谢谢啦
赞一下 回复此楼
8楼2017-04-13 08:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billvasp

新虫 (小有名气)
引用回帖:
7楼: Originally posted by jpchou at 2017-04-12 20:26:53
primitive cell Si bulk 只有兩顆原子
Si valence electron 有四顆
所以總共會有八顆電子
一個 band 可以填兩顆電子
所以 Fermi level 以下只有會四條 band
你的 band 數明顯多很多

所以我猜你不是用 primi ...

我能问一下在哪能得到Si的primitive cell，MS里是conventional cell
赞一下 回复此楼
9楼2017-04-13 08:51:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jpchou

专家顾问 (著名写手)
引用回帖:
9楼: Originally posted by billvasp at 2017-04-13 08:51:59
我能问一下在哪能得到Si的primitive cell，MS里是conventional cell...

固態物理課本裡面都會有
赞一下 回复此楼
10楼2017-04-13 15:15:11
