[求助] 大家好 我看不懂这个残差曲线图，谁能看懂了，帮我解释一下吧 已有2人参与

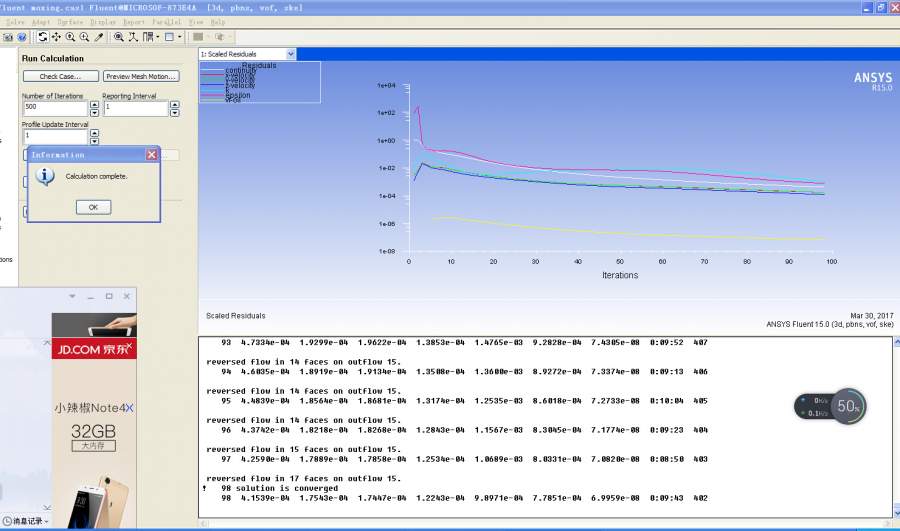

大家好 帮我看一下，我的这个残差曲线图看不懂，谁能看懂了，大家帮我解释一下吧。

（迭代次数都是别人帮我设置的）

大家好 我看不懂这个残差曲线图，谁能看懂了，帮我解释一下吧
回复此楼

» 猜你喜欢
大自然是老师
1楼 2017-03-30 10:49:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

changyanzao

木虫 (小有名气)
哪里看不懂要说清楚，需要人解释什么自己要做一下功课。

发自小木虫Android客户端
赞一下(2人) 回复此楼
Learntowalkbeforeyourun.
3楼2017-04-01 01:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 牛牛研 at 2017-04-04 23:18:20
我计算模型也出现回流了，按照某论坛大神提示 说边界距离入口什么4倍距离之类的   什么时候指导指导啊 大神 先谢了...

这是对的，你的模型出现回流，可能就是因为你的模型出入口之外就没有了，实际一般的做法是在出入口之外再加一个外流域，外流域较大，其外部边界条件定性为pressure-farfield，即压力远场边界条件。应用压力远场边界条件是用来模拟一个恒定的外部环境的。我不知道你的模型是什么样的，所以只能笼统的说这么多，有空你让我看看模型，可以针对问题具体分析看看。

发自小木虫Android客户端
赞一下(2人) 回复此楼
8楼2017-04-05 06:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 牛牛研 at 2017-04-05 09:49:59
如图，我这模型也出现回流了，请教你针对我这模型，怎么解决，你说的设置压力远场条件怎么设置呢，非常感谢。
具体边界条件：（中间的9个圆柱只是为了分开划分网格，整体是一个流域）
                   1.顶面 ...

最好是四个压力出口都向外扩展，扩出去的部分算作流域的一部分，其边界条件设置为压力远场，用来模拟远处自然状态下的条件。做好后压力出口仍然作为压力出口。

发自小木虫Android客户端
赞一下(1人) 回复此楼
13楼2017-04-05 11:18:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

什么名字

金虫 (小有名气)
2楼2017-03-30 10:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CFD工作室

禁言 (初入文坛)
感谢参与，应助指数 +1
本帖内容被屏蔽
4楼2017-04-01 07:42:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
什么名字: 金币+1, ★★★很有帮助 2017-04-05 10:00:05
残差曲线倒没什么，但是我注意到你的某个边界上出现了回流，这是不正常的。一般来说，回流就代表计算失败，其结果不能用。发生回流原因很多，比如边界条件不合适，模型网格不合适，都有可能导致回流，你需要仔细检查你的模型。

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-01 12:58:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欧巴不闲聊
。

发自小木虫Android客户端
6楼2017-04-01 13:11:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 九天重游 at 2017-04-01 07:58:33
残差曲线倒没什么，但是我注意到你的某个边界上出现了回流，这是不正常的。一般来说，回流就代表计算失败，其结果不能用。发生回流原因很多，比如边界条件不合适，模型网格不合适，都有可能导致回流，你需要仔细检查 ...

我计算模型也出现回流了，按照某论坛大神提示 说边界距离入口什么4倍距离之类的   什么时候指导指导啊 大神 先谢了
赞一下 回复此楼
yayaya.
7楼2017-04-04 23:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
引用回帖:
8楼: Originally posted by 九天重游 at 2017-04-05 01:41:47
这是对的，你的模型出现回流，可能就是因为你的模型出入口之外就没有了，实际一般的做法是在出入口之外再加一个外流域，外流域较大，其外部边界条件定性为pressure-farfield，即压力远场边界条件。应用压力远场边界 ...

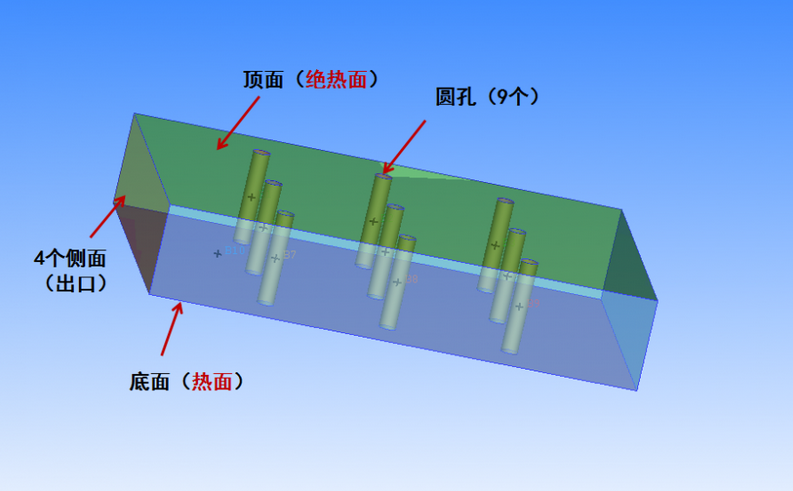

如图，我这模型也出现回流了，请教你针对我这模型，怎么解决，你说的设置压力远场条件怎么设置呢，非常感谢。
具体边界条件：（中间的9个圆柱只是为了分开划分网格，整体是一个流域）
                   1.顶面的9个圆孔是速度入口（25m/s）。
                   2.顶面（不包括9个圆孔）是绝热面。
                   3.方体四个侧面是压力出口。
                   4.底面是对流与辐射边界。
大家好 我看不懂这个残差曲线图，谁能看懂了，帮我解释一下吧-1
赞一下 回复此楼
yayaya.
9楼2017-04-05 09:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

什么名字

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 九天重游 at 2017-04-01 12:58:33
残差曲线倒没什么，但是我注意到你的某个边界上出现了回流，这是不正常的。一般来说，回流就代表计算失败，其结果不能用。发生回流原因很多，比如边界条件不合适，模型网格不合适，都有可能导致回流，你需要仔细检查 ...

多谢您的帮助
回复此楼
大自然是老师
10楼2017-04-05 10:00:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
